Снятие
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.
Снять модуль надувной подушки безопасности водителя (МНПБВ).
Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.
Снять рулевое колесо.
Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки.
Снять блок подрулевых переключателей с устройством вращающимся.
Снять приемную катушку транспондера и выключатель зажигания.

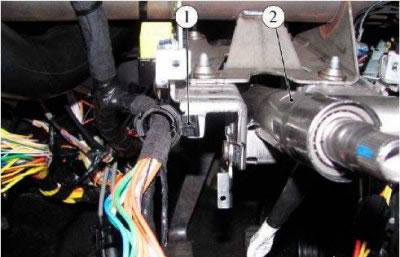

Рисунок 6-1 - Снятие рулевой колонки: 1 - держатель жгута проводов; 2 - рулевая колонка
Отсоединить держатель 1, рисунок 6-1, жгута проводов панели приборов от кронштейн рулевой колонки 2 (отвертка плоская).
Снять панель приборов.

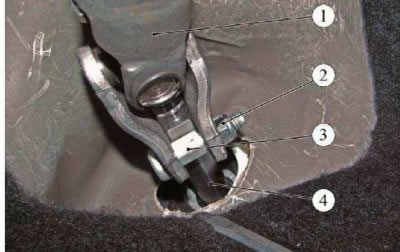

Рисунок 6-2 - Отсоединение вала руля от вала шестерни рулевого механизма: 1 - шарнир промежуточного вала рулевой колонки; 2 - гайка болта крепления вилки шарнира; 3 - болт крепления вилки шарнира; 4 - вал шестерни рулевого механизма
Отвернуть гайку 2, рисунок 6-2, болта крепления вилки шарнира 1 промежуточного вала рулевой колонки к валу 4 шестерни рулевого механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни рулевого механизма (ключ гаечный 13).

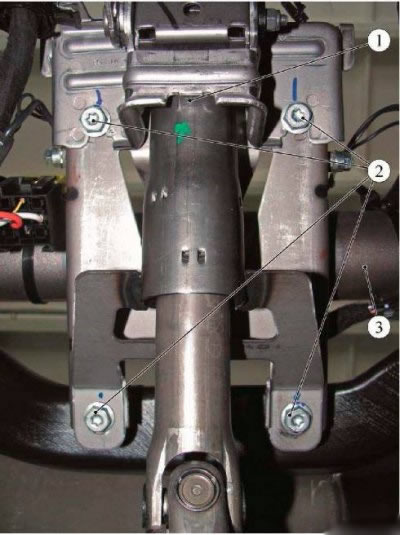

Рисунок 6-3 - Снятие рулевой колонки: 1 - рулевая колонка; 2 - болты крепления рулевой колонки; 3 - поперечина панели приборов
Отвернуть четыре болта 2, рисунок 6-3, крепления рулевой колонки к кронштейну поперечины 3 панели приборов и снять рулевую колонку 1 (головка сменная 13, удлинитель и вороток).
Установка
Внимание. Повторное использование болта и гайки крепления вилки шарнира промежуточного вала рулевой колонки к валу шестерни рулевого механизма не допускается. Болт и гайка подлежат обязательной замене.
Внимание. Повторное использование винта крепления выключателя зажигания к рулевой колонке не допускается. Винт подлежит обязательной замене.
Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.
Установить рулевую колонку на место и закрепить ее четырьмя болтами к кронштейну поперечины панели приборов. Момент затяжки болтов 21 Н·м (2,1 кгс·м) (головка сменная 13, удлинитель и вороток, ключ моментный).
Установить вилку шарнира промежуточного вала рулевой колонки на вал шестерни рулевого механизма и закрепить новыми болтом и гайкой. Момент затяжки гайки 21 Н·м (2,1 кгс·м) (головка сменная 13, ключ трещоточный, ключ моментный).
Установить панель приборов.
Закрепить держатель жгута проводов панели приборов к кронштейну рулевой колонки (отвертка плоская).
Установить приемную катушку транспондера и выключатель зажигания.
Установить блок подрулевых переключателей с устройством вращающимся.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами.
Установить рулевое колесо.
Установить модуль надувной подушки безопасности водителя (МНПБВ).
Подсоединить клемму провода "массы" к аккумуляторной батарее и включить зажигание.
Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося, для чего:
- повернуть рулевое колесо в крайнее левое положение;
- повернуть рулевое колесо в крайнее правое положение;
- вернуть рулевое колесо в центральное положение;
- убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
