Примечание. каталожный номер руля см. здесь, крепящего болта см. здесь.
Снятие
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.

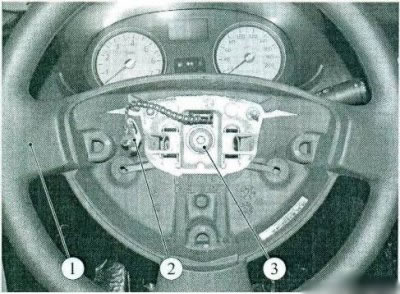

Рисунок 2-1 - Снятие рулевого колеса: 1 - рулевое колесо; 2 - жгут проводов блока подрулевых переключателей; 3 - болт крепления рулевого колеса
Снять модуль надувной подушки безопасности водителя (МНПБВ).
Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

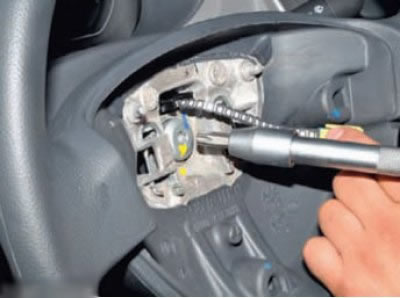

Отвернуть не полностью болт 3, рисунок 2-1, крепления рулевого колеса (насадка сменная Torx Т50, удлинитель и вороток).

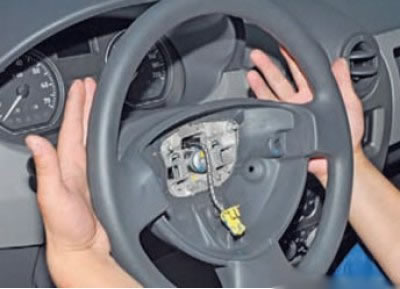

Покачивая в стороны, потянуть руль на себя, сдвигая его по шлицам.

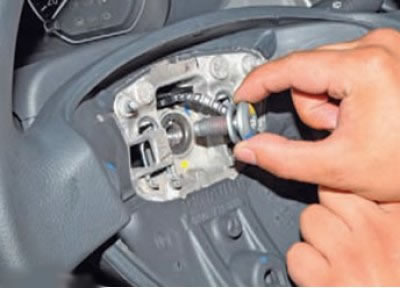

Вывернуть полностью винт крепления.

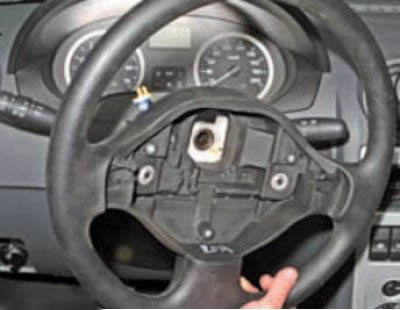

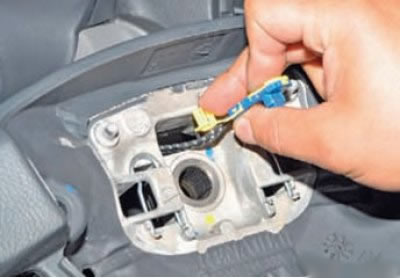

Аккуратно продеть через отверстие в ступице жгут 2 проводов блока подрулевых переключателей к модулю надувной подушки безопасности
и снять рулевое колесо с вала.
Установка
Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.
Убедиться, что передние колеса автомобиля находятся в положении, соответствующем прямолинейному движению автомобиля.
Проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока подрулевых переключателей.

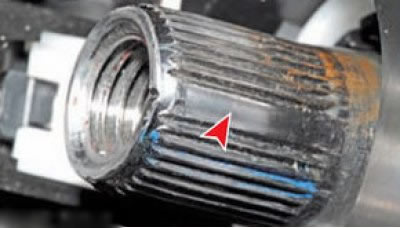

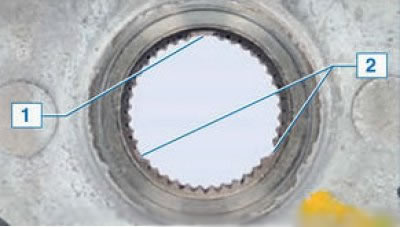

Установить рулевое колесо на рулевой вал. Установка руля производится так, чтобы широкая проточка на стипице рулевого колеса 1 села на паз рулевого вала. При этом более узкие проточки 2 совместятся с соответствующими пазами на рулевом валу.
 |
 |
Закрепить рулевое колесо новым болтом. Момент затяжки болта 44 Н·м (4,4 кгс·м) (насадка сменная Torx Т50, удлинитель и вороток, ключ моментный).
При установке рулевого колеса проложить через отверстие в ступице жгут проводов блока подрулевых переключателей к модулю надувной подушки безопасности.
Установить модуль надувной подушки безопасности водителя (МНПБВ).
Подсоединить клемму провода "массы" к аккумуляторной батарее и включить зажигание.
Исходный текст можно найти на сайте ladaman.ru
Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
Проверить работу устройства вращающегося блока подрулевых переключателей, для чего:
- повернуть рулевое колесо в крайнее левое положение;
- повернуть рулевое колесо в крайнее правое положение;
- вернуть рулевое колесо в центральное положение;
- убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
