1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите правую боковую облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).

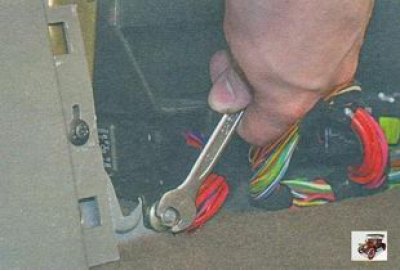

3. Отверните гайку крепления кронштейна реле...

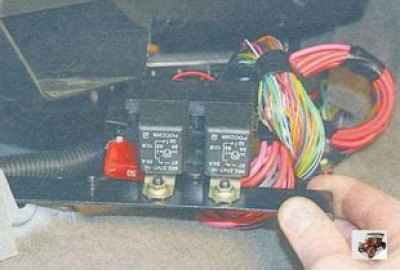

4. ...и снимите кронштейн в сборе с реле и предохранителем электровентилятора системы охлаждения двигателя.

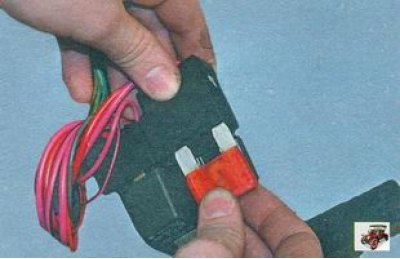

5. Извлеките предохранитель электровентилятора охлаждения двигателя из разъема и замените его новым.

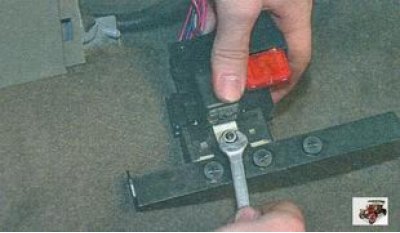

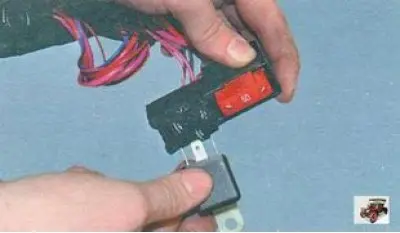

6. Отверните гайку крепления реле включения электробензонасоса...

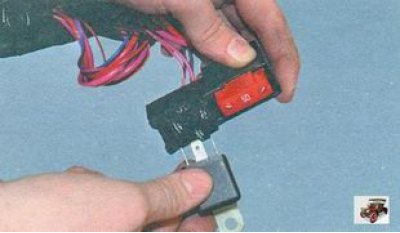

7. ...извлеките реле бензонасоса из разъема и замените его.
8. Остальные реле включения электродвигателя вентилятора и главное реле системы впрыска топлива заменяйте аналогично.

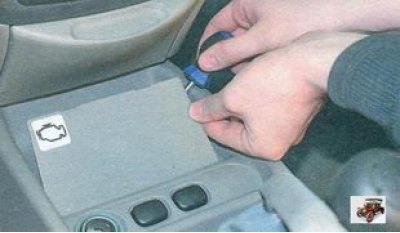

9. Извлеките пластмассовую крышку разъема диагностики и предохранителей системы впрыска топлива...

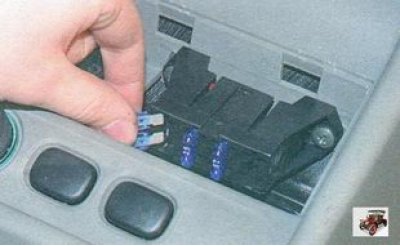

10. ...и выньте перегоревший предохранитель.
11. Установите в монтажный блок новый предохранитель в порядке, обратном снятию.
Цвет корпуса предохранителя и его соответствие номиналу
| Сила тока, А | Цвет корпуса предохранителя |
| 50* | Красный |
| 30 | Зеленый |
| 25 | Бежевый |
| 20 | Желтый |
| 15** | Голубой |
| 10 | Красный |
| 7,5 | Коричневый |
| 5 | Оранжевый |
* Предохранитель на 50 А окрашен в тот же цвет, что и предохранитель на 10 А, но имеет увеличенный размер.
** Применяется и в системе управления двигателем.
