Зняття
Встановити автомобіль на двостійковий підйомник, загальмувати гальмом стоянки, вимкнути запалення і від'єднати клему дроту "маси" від акумуляторної батареї (підйомник електрогідравлічний типу П-3,2Г вантажопідйомністю 3,2 т, ключ гайковий 10).
Зняти захист картера двигуна відповідно до вимог ТІ 3100.25100.20594.
Зняти передній бампер відповідно до вимог ТІ 3100.25100.20599.
Злити рідину із системи охолодження двигуна (див. вище).
Промити систему охолодження двигуна (див. вище).
Зняти бачок 1, малюнок 10-4, насоса гідропідсилювача рульового керування з кронштейна кріплення, не від'єднуючи трубопроводів, та підв'язати до двигуна.

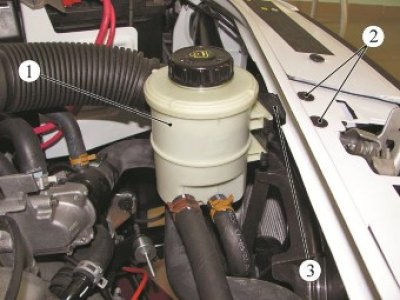

Малюнок 10-4 - Від'єднання бачка насоса гідропідсилювача рульового керування: 1 - бачок насоса гідропідсилювача рульового керування; 2 - гвинт кріплення; 3 - кронштейн кріплення бачка насоса гідропідсилювача рульового керування
Відвернути два гвинти 2 і зняти кронштейн 3 кріплення бачка насоса гідропідсилювача рульового управління (викрутка з насадкою Torx Т30).
Операції для всіх комплектацій автомобілів
Зняти хомути радіатора, що підводить і відводить шлангів системи охолодження двигуна (пристосування для зняття пружних хомутів Mot. 1448).
Від'єднати шланги радіатора системи охолодження, що підводить і відводить.
Для автомобілів з кондиціонером
Викрутити гвинти кріплення відбивача повітря (викрутка, насадка Torx Т30).
Зняти відбивач повітря 1, малюнок 10-5.

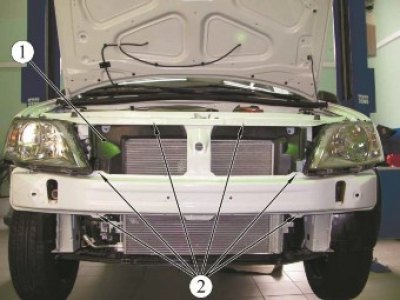

Малюнок 10-5 - Зняття воздухоот-ражателя: 1 - повітровідбивач; 2 - гвинт кріплення відбивача повітря
Від'єднати джгут дротів від утримувача на електровентиляторі.
Від'єднати трубопровід кондиціонера від утримувача на електровентиляторі.
Від'єднати конденсор 2, малюнок 10-6, кондиціонера від радіатора системи охолодження двигуна (плоска викрутка).

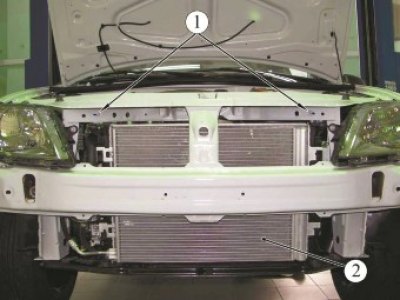

Рисунок 10-6 - Від'єднання конденсора кондиціонера від радіатора системи охолодження двигуна: 1 - болт кріплення кронштейна радіатора; 2 - конденсор кондиціонера
Закріпити конденсор кондиціонера до верхньої поперечки.
Операції для всіх комплектацій автомобілів
Зняти електровентилятор системи охолодження двигуна (див. нижче).
Відвернути болти 1, малюнок 10-7, кріплення кронштейна радіатора до кузова автомобіля (головка змінна 10, подовжувач, тріскачний комір).
Зняти кронштейни 2 кріплення радіатора з радіатора системи охолодження двигуна.
Вийняти радіатор 1, малюнок 10-8, системи охолодження двигуна із кріплення на підрамнику передньої підвіски та зняти радіатор.

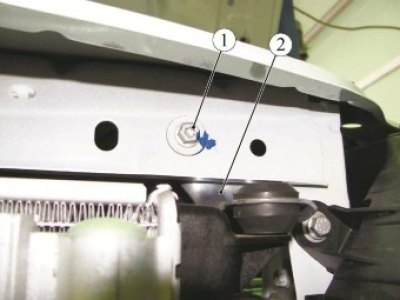

Малюнок 10-7 - Верхнє кріплення радіатора системи охолодження двигуна: 1 - болт кріплення кронштейна радіатора; 2 - кронштейн кріплення радіатора

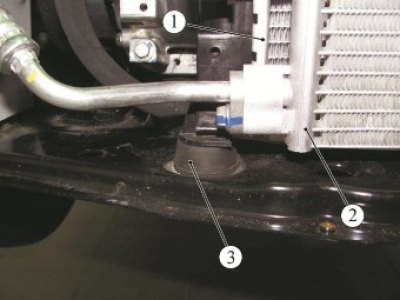

Рисунок 10-8 - Нижнє кріплення радіатора системи охолодження двигуна: 1 - радіатор системи охолодження двигуна; 2 - конденсор кондиціонера; 3 - нижнє кріплення радіатора
Встановлення
Встановити радіатор системи охолодження двигуна в нижніх кріпленнях на підрамнику передньої підвіски.
Встановити кронштейни 2, рисунок 10-7, кріплення радіатора на радіатор системи охолодження.
Встановити та затягнути болти 1 кріплення кронштейна радіатора до кузова. Момент затяжки болтів кріплення кронштейнів радіатора 8 Н·м (0,8 кгс·м) (змінна головка 10, подовжувач, комір тріскачковий, ключ моментний).
Встановити електровентилятор системи охолодження двигуна (див. нижче).
Приєднати шланги, що підводять і відводять, до радіатора системи охолодження.
Встановити нові хомути радіатора, що підводить і відводить шлангів (пристосування для зняття пружних хомутів Mot. 1448).
Для автомобілів з кондиціонером
Встановити та зафіксувати конденсор кондиціонера на радіаторі системи охолодження двигуна.
Встановити повітровідбивач 1, рисунок 13-5, і закріпити фіксаторами до кузова автомобіля (викрутка з насадкою Torx Т30).
Закріпити трубопровід гідропідсилювача рульового керування у тримачі на електровентиляторі системи керування.
Приєднати джгут дротів до тримача на електровентиляторі.
Приєднати трубопровід кондиціонера до тримача на електровентиляторі.
Встановити кронштейн 3, малюнок 13-4, кріплення бачка насоса гідропідсилювача рульового керування та закріпити двома гвинтами 2 (викрутка з насадкою Torx Т30).
Встановити бачок 1 насоса гідропідсилювача кермового керування на кронштейн кріплення.
Операції для всіх комплектацій автомобілів
Заповнити систему охолодження двигуна (див. вище).
Встановити захист картера двигуна відповідно до вимог ТІ 3100.25100.20594.
Встановити передній бампер відповідно до вимог ТІ 3100.25100.20599.
Приєднати клему дроту "маси" до акумуляторної батареї (ключ гайковий 10).
Видалити повітря із системи охолодження двигуна (див. вище).
Пред'явити автомобіль ВТК. ВТК перевірити автомобіль на відповідність вимогам ТУ 017200-254-00232934 пп. 1.19.6, 1.19.9, 1.19.10, 1.19.14.
