Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu, isključite paljenje i odspojite uzemljenje akumulatora (elektrohidraulična dizalica tip P-3.2G nosivosti 3,2 t, ključ 10).
Uklonite zaštitu kućišta radilice motora u skladu sa zahtjevima TI 3100.25100.20594.
Skinite prednji branik u skladu sa zahtjevima TI 3100.25100.20599.
Ispustite tekućinu iz sustava hlađenja motora (vidi gore).
Isperite sustav hlađenja motora (vidi gore).
Skinite spremnik 1, slika 10-4, pumpe servo upravljača s nosača bez odvajanja cijevi i pričvrstite ga na motor.

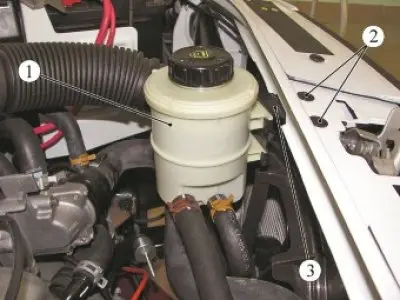

Slika 10-4 - Uklanjanje spremnika pumpe servo upravljača: 1 - Spremnik pumpe servo upravljača; 2 - vijak za montažu; 3 - Nosač spremnika pumpe servo upravljača
Otpustite dva vijka 2 i uklonite nosač 3 koji pričvršćuje spremnik pumpe servo upravljača (torx T30 odvijač s nastavkom).
Rad za sve konfiguracije vozila
Uklonite stezaljke na ulaznim i izlaznim crijevima hladnjaka sustava hlađenja motora (alat za skidanje elastičnih stezaljki Mot. 1448).
Odvojite ulazna i izlazna crijeva hladnjaka rashladnog sustava.
Za automobile s klima uređajem
Uklonite vijke za pričvršćivanje deflektora zraka (odvijač, Torx T30 bit).
Uklonite usmjerivač zraka 1, slika 10-5.

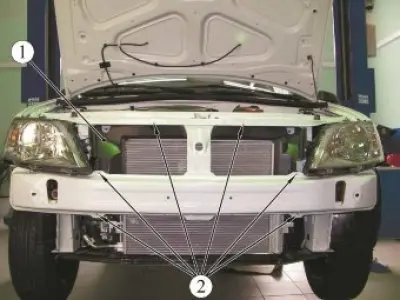

Slika 10-5 - Uklanjanje deflektora zraka: 1 - deflektor zraka; 2 - vijak za montažu deflektora zraka
Odspojite kabelski svežanj s držača na električnom ventilatoru.
Odspojite crijevo klima uređaja s držača na električnom ventilatoru.
Odvojite kondenzator 2, slika 10-6, klima uređaja od hladnjaka sustava hlađenja motora (odvijač s ravnom glavom).

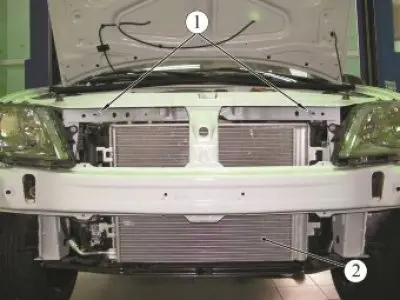

Slika 10-6 - Odvajanje kondenzatora klima uređaja od hladnjaka sustava hlađenja motora: 1 - vijak za montažu nosača hladnjaka; 2 - kondenzator klima uređaja
Pričvrstite kondenzator klima uređaja na gornji poprečni nosač.
Rad za sve konfiguracije vozila
Uklonite električni ventilator sustava hlađenja motora (vidi dolje).
Otpustite vijke 1, slika 10-7, koji pričvršćuju nosač hladnjaka na karoseriju automobila (zamjenska glava 10, produžetak, ručka račve).
Skinite 2 nosača hladnjaka s hladnjaka sustava hlađenja motora.
Skinite hladnjak 1, slika 10-8, sustava hlađenja motora s njegovog nosača na podokviru prednjeg ovjesa i uklonite hladnjak.

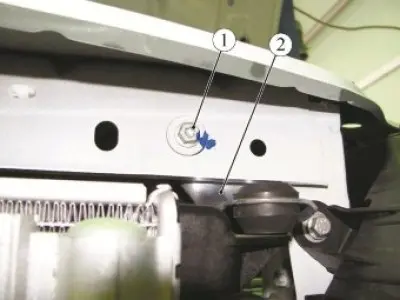

Slika 10-7 - Gornji nosač hladnjaka sustava hlađenja motora: 1 - vijak za montažu nosača hladnjaka; 2 - nosač za montažu radijatora

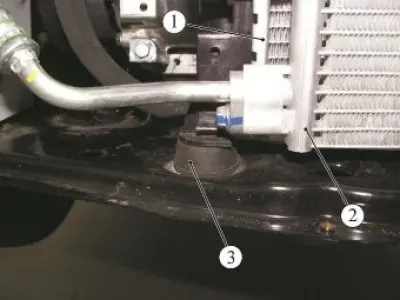

Slika 10-8 - Donji nosač hladnjaka sustava hlađenja motora: 1 - hladnjak sustava hlađenja motora; 2 - kondenzator klima uređaja; 3 - donji nosač hladnjaka
Montaža
Ugradite hladnjak sustava hlađenja motora u donje nosače na podokviru prednjeg ovjesa.
Ugradite nosače 2, slika 10-7, za pričvršćivanje hladnjaka na hladnjak sustava hlađenja.
Ugradite i zategnite vijke 1 koji pričvršćuju nosač hladnjaka na karoseriju. Moment zatezanja vijaka za montažu nosača hladnjaka 8 Nm (0,8 kgf·m) (zamjenska glava 10, produžetak, ručka račve, moment ključ).
Ugradite električni ventilator sustava hlađenja motora (vidi dolje).
Spojite ulazno i izlazno crijevo na hladnjak rashladnog sustava.
Ugradite nove stezaljke na ulazna i izlazna crijeva hladnjaka (alat za skidanje elastičnih stezaljki Mot. 1448).
Za automobile s klima uređajem
Ugradite i pričvrstite kondenzator klima uređaja na hladnjak sustava hlađenja motora.
Ugradite usmjerivač zraka 1, slika 13-5, i pričvrstite ga stezaljkama na karoseriju vozila (torx T30 odvijač s nastavkom).
Pričvrstite crijevo servo upravljača na držač na ventilatoru servo upravljača.
Spojite kabelski svežanj na držač na električnom ventilatoru.
Spojite cijev klima uređaja na držač na električnom ventilatoru.
Ugradite nosač 3, slika 13-4, za pričvršćivanje spremnika pumpe servo upravljača i pričvrstite ga s dva vijka 2 (torx T30 odvijač s nastavkom).
Ugradite spremnik 1 pumpe servo upravljača na nosač.
Rad za sve konfiguracije vozila
Napunite sustav hlađenja motora (vidi gore).
Ugradite zaštitu kućišta radilice motora u skladu sa zahtjevima TI 3100.25100.20594.
Ugradite prednji branik u skladu sa zahtjevima TI 3100.25100.20599.
Spojite terminal žice za uzemljenje na bateriju (ključ 10).
Ispustite zrak iz sustava hlađenja motora (vidi gore).
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će je li vozilo u skladu sa zahtjevima TU 017200-254-00232934, stavci 1.19.6, 1.19.9, 1.19.10, 1.19.14.
