Ispuštanje rashladne tekućine
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu, isključite paljenje i odspojite uzemljenje akumulatora (elektrohidraulična dizalica tip P-3.2G nosivosti 3,2 t, ključ 10).
Odvrnite čep 1, slika 10-2, ekspanzijske posude.

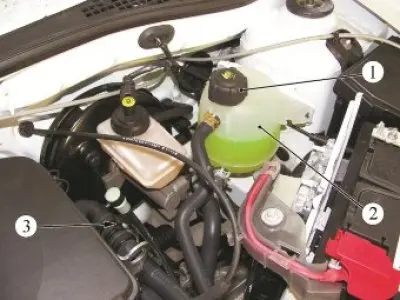

Slika 10-2 - Ekspanzijska posuda sustava hlađenja motora: 1 - čep ekspanzijske posude; 2 - ekspanzijska posuda sustava hlađenja motora; 3 - nastavak sustava hlađenja motora
Uklonite zaštitu kućišta radilice motora u skladu sa zahtjevima TI 3100.25100.20594.
Ugradite procesnu posudu za sakupljanje rashladne tekućine (tehnološki kapacitet).
Uklonite stezaljku 1, slika 10-3, izlaznog crijeva 2 hladnjaka 3 sustava hlađenja (uređaj za uklanjanje elastičnih stezaljki Mot. 1202 ili Mot. 1448).

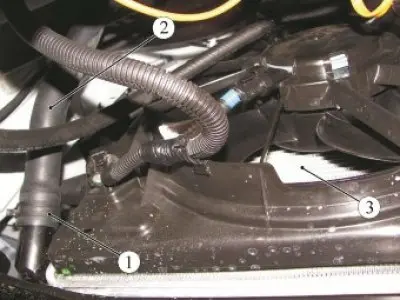

Slika 10-3 - Odspajanje izlaznog crijeva hladnjaka sustava hlađenja motora: 1 - stezaljka; 2 - izlazno crijevo; 3 - hladnjak sustava hlađenja motora
Odvojite crijevo za odvod hladnjaka.
Kroz otvor ekspanzijske posude ispuhnite mlaz komprimiranog zraka kako biste uklonili rashladnu tekućinu pomoću zračnog pištolja.
Ispiranje sustava hlađenja
Napunite sustav hlađenja vodom kroz ekspanzijsku posudu.
Ispirajte sustav hlađenja vodom dok voda koja izlazi iz izlaznog crijeva hladnjaka ne postane bistra.
Punjenje rashladnog sustava
Ugradite izlazno crijevo 2, slika 10-3, na cijev hladnjaka 3 sustava hlađenja motora.
Ugradite stezaljku 1 izlaznog crijeva hladnjaka rashladnog sustava (uređaj za uklanjanje elastičnih stezaljki Mot. 1202 ili Mot. 1448).
Odvrnite čep priključka 3, slika 10-2, sustava hlađenja motora kako biste uklonili zrak.
Napunite sustav hlađenja motora rashladnom tekućinom, ulijevajući je u ekspanzijsku posudu (rashladna tekućina u skladu s važećim "Kodifikatorom glavnih i pomoćnih materijala koji se koriste u održavanju i popravku vozila LADA" K 3100.25100.00018).
Zatvorite čep za odzračivanje čim rashladna tekućina počne istjecati u neprekidnom mlazu.
Ugradite čep 1 ekspanzijske posude.
Spojite terminal uzemljenja na bateriju (ključ 10).
Pokrenite motor.
Pustite da motor radi na 2500 okretaja u minuti dok se ventilator za hlađenje ne uključi treći put.
Provjerite funkcionalnost grijača.
Nakon zaustavljanja motora, provjerite ima li znakova curenja rashladne tekućine.
Dolijte rashladnu tekućinu do oznake "Maxi" na ekspanzijskoj posudi.
Ugradite čep ekspanzijske posude.
Ugradite zaštitu kućišta radilice motora u skladu sa zahtjevima TI 3100.25100.20594.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će je li vozilo u skladu sa zahtjevima TU 017200-254-00232934, stavci 1.19.6, 1.19.9, 1.19.10, 1.19.14.
