На Вашому автомобілі для кріплення дитячих утримувальних пристроїв використовуються штатні ремені безпеки для дорослих пасажирів.
Безпечне розміщення дітей в автомобілі можливе лише при використанні дитячих утримувальних пристроїв, які відповідають вимогам Європейського стандарту ECE R44 (знайдіть відповідну інформацію на виробі або упаковці).
Залежно від типу дитячих утримувальних пристроїв, що використовуються у Вашому автомобілі, необхідно правильно вибрати місця їх встановлення, керуючись таблицею "Схема установки дитячих утримуючих пристроїв", що пропонується нижче.
Встановлення дитячих утримувальних пристроїв має здійснюватися відповідно до інструкції виробника. Перш ніж встановлювати дитячий утримуючий пристрій проти напрямку руху (спинкою вперед) на сидіння переднього пасажира, обов'язково відключіть передню подушку безпеки переднього пасажира (див. Мал. 2.15). Перед встановленням дитячого утримуючого пристрою на заднє середнє сидіння пасажира ремінь заднього середнього пасажира встановіть у положення, при якому нижню язичок вставлено в замок 4 чорного кольору (див. мал. 2.10), далі керуйтеся рекомендаціями виробника дитячого утримуючого пристрою.
Попередження!
- забороняється встановлення дитячого утримуючого пристрою проти спрямування руху на сидіння переднього пасажира з активною передньою подушкою безпеки.
- не залишайте дітей, які перебувають у автомобілі, без нагляду.
- не змінюйте конструкцію дитячих утримуючих пристроїв.
Встановлення дитячих сидінь із кріпленням ISOFIX
Ваш автомобіль обладнаний системою кріплення ISOFIX, розташованою на бічних частинах заднього сидіння, що дозволяє встановити дитячі утримуючі пристрої (сидіння) з кріпленнями ISOFIX, які відповідають вимогам Європейського стандарту ECE R44 (для дітей не більше 18 кг). При виборі дитячого крісла із кріпленням ISOFIX необхідно керуватися інформацією, наведеною в таблиці "Схема встановлення дитячих сидінь із кріпленням ISOFIX".
У систему кріплення ISOFIX входять два нижні кронштейни ISOFIX і кронштейн для верхнього страхового ременя ISOFIX.
Нижні кронштейни ISOFIX, до яких приєднуються відповідні фіксатори дитячого сидіння з кріпленням ISOFIX, розташовані в основі спинок заднього сидіння. Місця їх розташування відзначені на спинках спеціальними піктограмами ISOFIX. Перед підключенням фіксаторів дитячого сидіння з кріпленням ISOFIX необхідно звільнити зону розташування нижніх кронштейнів ISOFIX, розмістивши замки задніх ременів безпеки по лінії стику подушки та спинки заднього сидіння.
Переконайтеся, що замки задніх ременів безпеки не перешкоджають установці дитячого сидіння з кріпленням ISOFIX. Підключіть фіксатори дитячого сидіння з кріпленням ISOFIX відповідно до інструкції виробника цього сидіння.

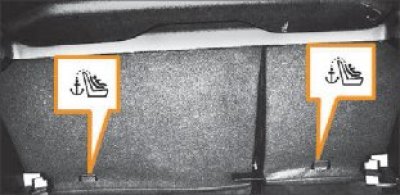

Кронштейни для верхнього страхувального ременя ISOFIX розташовані в нижній частині спинки заднього сидіння з боку багажного відділення та відзначені спеціальними етикетками (Мал. 2.17). Після закріплення верхнього страхового троса ISOFIX відрегулюйте його натяг відповідно до інструкції виробника даного сидіння.
Мал. 2.17. Кронштейни для верхнього страхувального ременя ISOFIX
Попередження! дитяче сидіння з кріпленням ISOFIX може встановлюватись у Вашому автомобілі лише в тому випадку, якщо воно відповідає вимогам європейського стандарту ЕСЕ R44 (знайдіть відповідний напис на виробі або упаковці).
Слідкуйте за тим, щоб під час встановлення фіксатори дитячого сидіння з кріпленням ISOFIX не пошкодили стрічку ременів безпеки заднього сидіння.
Установка дитячого сидіння з кріпленням ISOFIX повинна здійснюватись відповідно до інструкції виробника даного сидіння.
Схема встановлення дитячих утримувальних пристроїв
Вагова група дитячого утримувача пристрої | Тип дитячого утримуючого пристрою | Сидіння переднього пасажира | Задні сидіння пасажирів | ||
| подушка безпеки АКТИВНА | подушка безпеки ВІДКЛЮЧЕНА | бічні | середня | ||
| "0" ≤ 10 кг (приблизно 0-6 місяців) | Поперечна люлька | X | X | U (1) | X |
| "0+" ≤ 13 кг (приблизно 6-18 місяців) | Сидіння, яке встановлюється проти напрямку руху | Х | U | U | U |
"I" 9-18 кг (приблизно 9 місяців – 3,5 роки) | Сидіння, яке встановлюється проти напрямку руху | X | U | U | U |
| Сидіння, що встановлюється за напрямом руху | UF | U | U | U | |
| "II" 15-25 кг (приблизно 3,5-6 років) | Сидіння, що встановлюється за напрямом руху | UF | U | U | U |
| "III" 22-36 кг (приблизно 6–12 років) | Сидіння, що встановлюється за напрямом руху | UF | U | U | U |
U – місце придатне для "універсальної" категорії дитячих пристроїв, що утримують, офіційно затверджених для цієї вагової категорії.
UF – місце придатне для "універсальної" категорії дитячих утримувальних пристроїв, які встановлюються за напрямом руху та офіційно затверджені для цієї вагової категорії.
X – місце не придатне для встановлення дитячих утримувальних пристроїв для дітей цієї вагової категорії.
(1) – дитячий утримуючий пристрій встановлюється поперек автомобіля та займає два пасажирські місця; дитину слід розташовувати головою у протилежній від дверей стороні.
Схема встановлення дитячих сидінь із кріпленням ISOFIX
Вагова категорія дитини | Розмірний клас ISOFIX (1) | Положення систем кріплення ISOFIX на автомобілі | |
| праве бічне місце заднього сидіння | ліве бічне місце заднього сидіння | ||
Категорія "0" ≤ 10 кг (приблизно 0-6 місяців) | F (Поперечна люлька) | X | Х |
| G (Поперечна люлька) | Х | X | |
| E (Сидіння проти напрямку руху) | X | Х | |
Категорія "0+" ≤ 13 кг (приблизно 6-18 місяців) | E (Сидіння проти напрямку руху) | IL(2) (3) | Х |
| D (Сидіння проти напрямку руху) | X | X | |
| C (Сидіння проти напрямку руху) | X | X | |
Категорія "1" 9-18 кг (приблизно 9 місяців – 3,5 роки) | D (Сидіння проти напрямку руху) | X | X |
| C (Сидіння проти напрямку руху) | X | X | |
| B (Сидіння за напрямком руху) | IUF | IUF | |
| B1 (Сидіння за напрямком руху) | IUF | IUF | |
| A (Сидіння за напрямком руху) | IUF | IUF | |
IUF – місце придатне для встановлення "універсального" дитячого утримуючого пристрою ISOFIX цього розмірного класу.
IL – місце придатне для встановлення "напівуніверсального" дитячого утримуючого пристрою ISOFIX цього розмірного класу.
х – місце, не придатне для встановлення дитячого утримуючого пристрою ISOFIX.
1 – Розмірний клас ISOFIX визначається великими літерами від A до G, які вказуються на дитячих утримуючих пристроях ISOFIX.
2 – Для розміщення дитячого утримуючого пристрою даного розмірного класу необхідно сидіння переднього пасажира перемістити вперед.
3 – На дату публікації рекомендованим дитячим утримуючим пристроєм даного розмірного класу ISOFIX є сидіння Maxi Cosi Cabriofix з базою ISOFIX Familyfix.
