- по роз'єму кришки головки блоку;
- модуля впуску та випускного колектора.
Малюнок 17 - Перевірка герметичності вузлів та агрегатів
Не допускаються: підтікання та краплі падіння рідин, олії та палива в місцях сальникових ущільнень та сапунів, а також пропуск картерних газів у з'єднаннях.
Герметичність систем охолодження (малюнки 18 та 19), харчування (малюнок 20), стан шлангів, трубок та з'єднань.

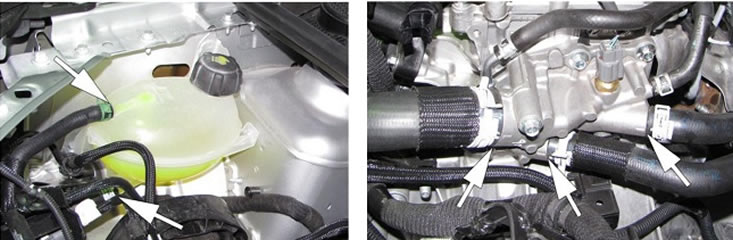

Малюнки 18 та 19 - Перевірка герметичності системи охолодження

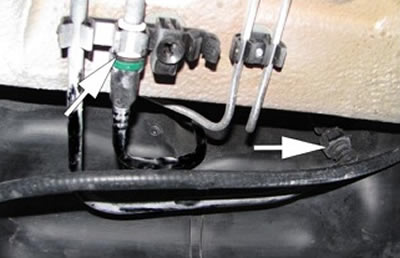

Малюнок 20 - Перевірка герметичності живлення
Підтікання і краплі рідин і палива в з'єднаннях і системах, тріщини і здуття шлангів і трубок не допускаються.
Герметичність системи гідравлічного приводу гальм (малюнки 21, 22, 23, 24) та зчеплення (малюнки 25 та 26), гідропідсилювача рульового керування (малюнок 27), стан шлангів, трубок та з'єднань.

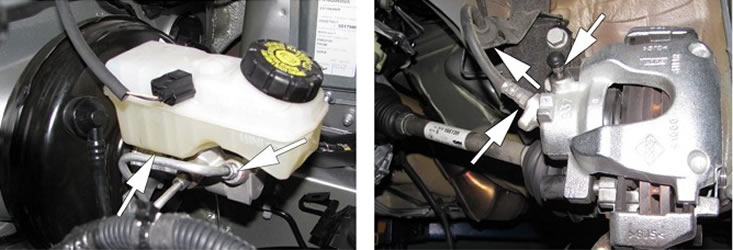

Малюнки 21 та 22 - Перевірка герметичності гальмівної системи

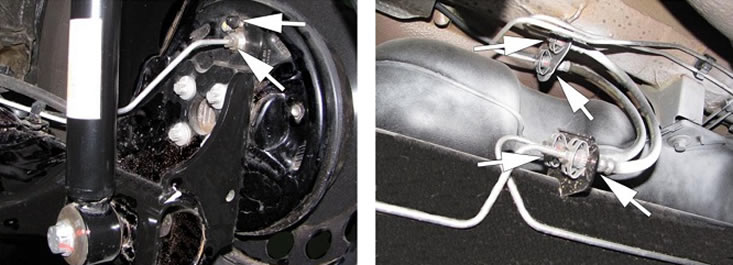

Малюнки 23 та 24 - Перевірка герметичності гальмівної системи

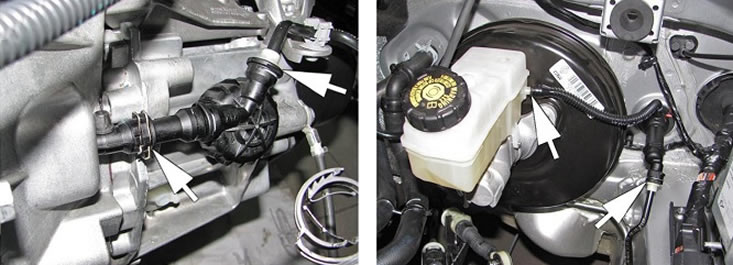

Малюнки 25 та 26 - Перевірка герметичності системи приводу зчеплення
Підтікання і краплі гальмівної рідини в з'єднаннях гідроприводу, тріщини і здуття шлангів і трубок при натисканні на педалі гальма і зчеплення не допускаються.
