Зняття
Встановити автомобіль на двостійковий витяг (підйомник електрогідравлічний типу П-3,2 Г вантажопідйомністю 3,2 т).
Загальмувати гальмом стоянки, вимкнути запалення, підняти капот, від'єднати клему дроту "маси" від акумуляторної батареї (ключ гайковий "на 10").
Від'єднати дві колодки 1 і 2, малюнок 20-1, джгута дротів заднього від колодок джгута дротів панелі приладів, розташовані під панеллю приладів ліворуч від водія.

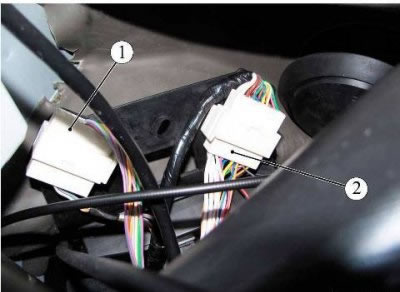

Малюнок 20-1 - Колодки джгута проводів заднього: 1,2 - колодки джгута проводів заднього до колодок джгута проводів панелі приладів
Від'єднати колодку джгута проводів заднього від кінцевого вимикача плафона освітлення салону дверей водія (внизу на лівій середній стійці).
Від'єднати колодку джгута проводів заднього від кінцевого вимикача плафона освітлення салону передніх дверей пасажира (внизу на правій середній стійці).
Зняти оббивку задніх дверей.

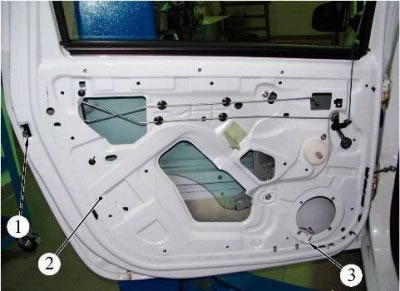

Малюнок 20-2 - Двері ліві задні: 1 - замок лівий задній; 2 - двері ліва задня; 3 - колодка джгута проводів заднього до гучномовця лівого заднього
Від'єднати колодку 3, малюнок 20-2, джгута дротів заднього від гучномовця лівого заднього.
Від'єднати колодку джгута проводів заднього від замку 1 лівих задніх дверей 2.
Аналогічно від'єднати колодки джгута проводів заднього від гучномовця правого заднього та від замку правого заднього.
Відвернути оббивку підлоги кузова автомобіля з лівої та правої сторін.
Зняти заднє сидіння та оббивку підлоги задню автомобіля.
Зняти кришку люка паливного бака.
Від'єднати колодку 1, малюнок 20-3, джгута проводів заднього від електробензонасоса.

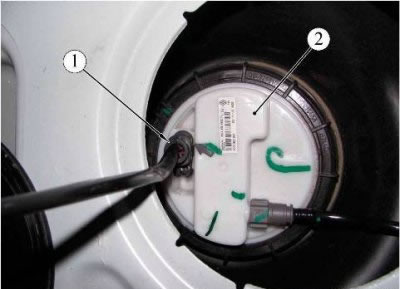

Малюнок 20-3 - Бак паливний: 1 - колодка джгута проводів заднього до електробензонасосу; 2 - електробензонасос
Роз'єднати трубки омивача скла лівих навантажувальних дверей.
Відвернути гайку і від'єднати клему 3, малюнок 20-4, дроти "маси" ліхтаря заднього лівого (головка змінна 10, комір).
Від'єднати колодку 4 джгута проводів заднього від колодки джгута проводів лівих навантажувальних дверей.
Від'єднати колодку 5 джгута дротів заднього від плафона освітлення багажника.
Відвернути гайку та від'єднати клему дроту "маси" ліхтаря заднього правого (головка змінна 10, вороток).
Від'єднати колодку 3, малюнок 20-5, джгута проводів заднього від кінцевого вимикача 2 лівих навантажувальних дверей.
Малюнок 20-4 - Джгут проводів задній: 1 - джгут проводів задній; 2 - трубка омивача скла лівих навантажувальних дверей; 3 - клема дроту "маси" ліхтаря заднього лівого; 4 - колодка джгута проводів заднього до колодки джгута проводів лівої навантажувальної двері; 5 - колодка джгута проводів заднього до плафона освітлення багажника

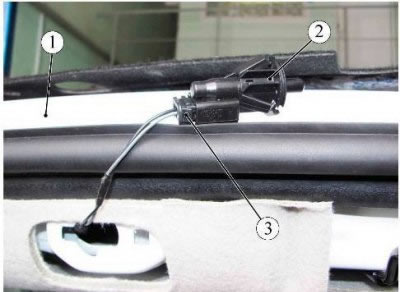

Малюнок 20-5 - Вимикач лівих вантажних дверей: 1 - кузов автомобіля; 2 - кінцевий вимикач лівих навантажувальних дверей; 3 - колодка джгута проводів заднього
Від'єднати два фіксатори 1, малюнок 20-6 (викрутка плоска).
Відвернути дві гайки 2 кріплення кожуха захисного джгута проводів датчика швидкості заднього від кузова автомобіля (головка змінна 13, комір, подовжувач).
Зняти кожух захисний джгута проводів датчика швидкості заднього.

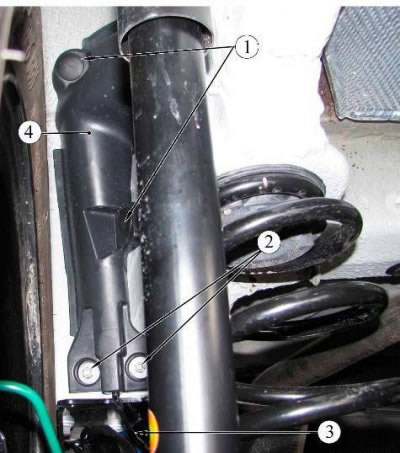

Рисунок 20-6 - Від'єднання джгута проводів від датчика швидкості заднього: 1 - фіксатор; 2 - гайка кріплення; 3 - джгут проводів датчика швидкості заднього; 4 - кожух захисний джгута проводів датчика швидкості заднього
Від'єднати колодку 1, малюнок 20-7, джгута проводів заднього від колодки 2 джгута проводів датчика швидкості заднього лівого.

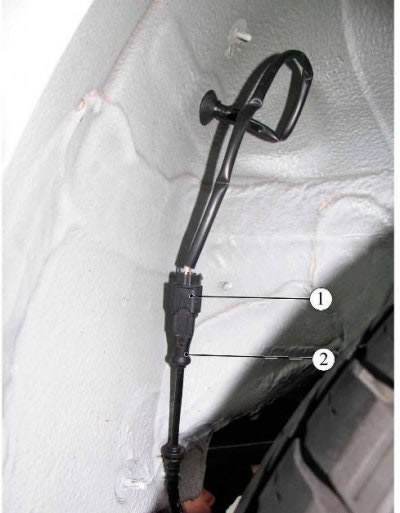

Малюнок 20-7 - Датчик швидкості задній лівий: 1 - колодка джгута проводів заднього; 2 - колодка джгута проводів датчика швидкості заднього лівого
Аналогічно від'єднати колодку джгута проводів заднього датчика швидкості заднього правого.
Зняти джгут проводів задній.
Встановлення
Установку джгута проводів заднього виконувати у порядку зворотного зняття.
При цьому момент затягування гайок кріплення клем проводів "маси" джгута проводів заднього 8 Н·м (0,8 кгс·м) (змінна головка 10, комір, ключ моментний).
