Uklanjanje
Postavite vozilo na dvostupnu dizalicu (elektrohidraulična dizalica tipa P-3.2 G nosivosti 3,2 t).
Povucite ručnu kočnicu, isključite kontakt, podignite poklopac motora, odvojite priključak uzemljenja od akumulatora (ključ 10 mm).
Odspojite dva konektora 1 i 2, slika 20-1, stražnjeg kabelskog svežnja od konektora kabelskog svežnja instrument ploče, koji se nalazi ispod instrument ploče s lijeve strane vozača.

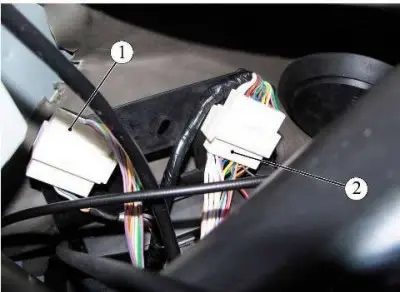

Slika 20-1 - Priključci stražnjeg kabelskog svežnja: 1,2 - pločice stražnjeg kabelskog svežnja do pločica kabelskog svežnja instrument ploče
Odspojite konektor stražnjeg kabelskog svežnja od prekidača unutarnjeg svjetla na vozačevim vratima (dolje na lijevom B-stupu).
Odspojite konektor stražnjeg kabelskog svežnja od prekidača unutarnjeg svjetla na suvozačevim vratima (dolje na desnom B-stupu).
Skinite obloge stražnjih vrata.

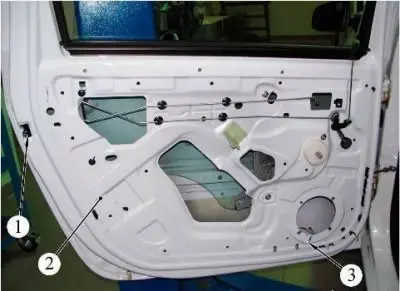

Slika 20-2 - Stražnja lijeva vrata: 1 - lijeva stražnja brava; 2 - lijeva stražnja vrata; 3 - konektor stražnjeg kabelskog svežnja na lijevi stražnji zvučnik
Odspojite konektor 3, slika 20-2, stražnjeg kabelskog svežnja od lijevog stražnjeg zvučnika.
Odspojite konektor stražnjeg kabelskog svežnja iz brave 1 stražnjih lijevih vrata 2.
Slično tome, odvojite konektore stražnjeg kabelskog svežnja od desnog stražnjeg zvučnika i od desne stražnje brave.
Odvijte oblogu poda karoserije automobila s lijeve i desne strane.
Skinite stražnje sjedalo i oblogu stražnjeg poda s vozila.
Skinite čep spremnika goriva.
Odspojite konektor 1, slika 20-3, stražnjeg kabelskog svežnja od električne pumpe za gorivo.

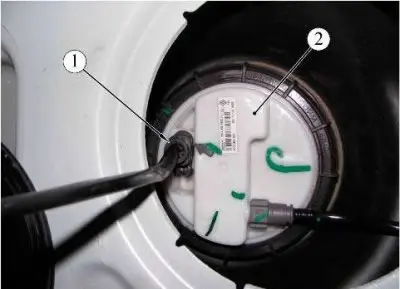

Slika 20-3 - Spremnik goriva: 1 - stražnji blok kabelskog svežnja do električne pumpe za gorivo; 2 - električna pumpa za gorivo
[Članak kopiran s web stranice: ladaman.ru]
Odvojite cijevi perača stakla lijevih vrata za punjenje.
Otpustite maticu i odvojite terminal 3, slika 20-4, žicu za uzemljenje stražnjeg lijevog svjetla (zamjenska glava 10, račva).
Odspojite konektor 4 stražnjeg kabelskog svežnja od konektora lijevih vrata za utovar.
Odspojite konektor 5 stražnjeg kabelskog svežnja od svjetla prtljažnika.
Otpustite maticu i odvojite priključak žice za uzemljenje desnog stražnjeg svjetla (zamjenska glava 10, račva).
Odspojite konektor 3, slika 20-5, stražnjeg kabelskog svežnja od graničnog prekidača 2 lijevih vrata za utovar.

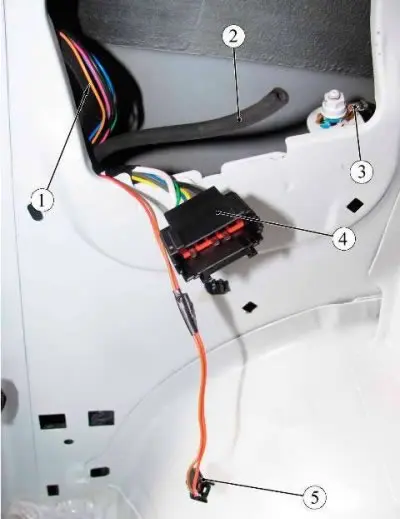

Slika 20-4 - Stražnji kabelski svežanj: 1 - stražnji kabelski svežanj; 2 - cijev za pranje stakla lijeve strane vrata za punjenje; 3 - priključak žice za uzemljenje stražnjeg lijevog svjetla; 4 - konektor stražnjeg kabelskog svežnja na konektor kabelskog svežnja lijevih vrata za utovar; 5 - konektor stražnjeg kabelskog svežnja na svjetlo prtljažnika

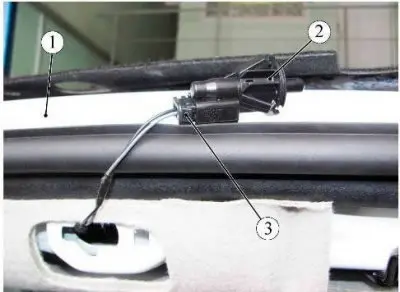

Slika 20-5 - Prekidač lijevih vrata za punjenje: 1 - karoserija automobila; 2 - granični prekidač lijevih vrata za utovar; 3 - konektor stražnjeg kabelskog svežnja
Odvojite dvije stezaljke 1, slika 20-6 (odvijač s ravnom glavom).
Odvijte dvije matice 2 koje pričvršćuju zaštitni poklopac kabelskog svežnja stražnjeg senzora brzine od karoserije vozila (zamjenska glava 13, račva, produžetak).
Skinite zaštitni poklopac s ožičenja stražnjeg senzora brzine.

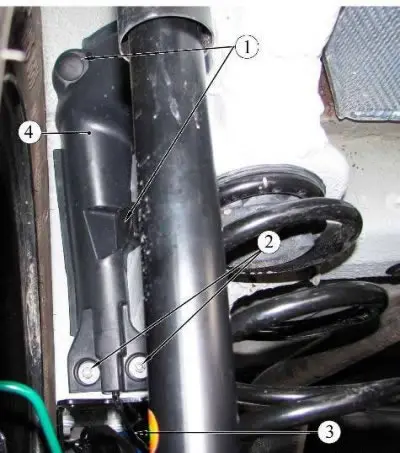

Slika 20-6 - Odspajanje kabelskog svežnja od stražnjeg senzora brzine: 1 - držač; 2 - pričvrsna matica; 3 - kabelski svežanj stražnjeg senzora brzine; 4 - zaštitni poklopac za kabelski svežanj stražnjeg senzora brzine
Odspojite konektor 1, slika 20-7, stražnjeg kabelskog svežnja od konektora 2 kabelskog svežnja stražnjeg lijevog senzora brzine.

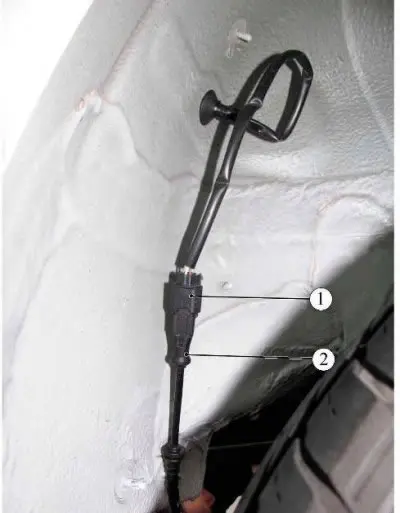

Slika 20-7 - Stražnji lijevi senzor brzine: 1 - konektor stražnjeg kabelskog svežnja; 2 - konektor kabelskog svežnja senzora brzine stražnjeg lijevog kotača
Slično tome, odvojite konektor stražnjeg kabelskog svežnja od stražnjeg desnog senzora brzine.
Uklonite stražnji kabelski svežanj.
Montaža
Ugradite stražnji kabelski svežanj obrnutim redoslijedom od uklanjanja.
U ovom slučaju, moment zatezanja matica koje pričvršćuju priključke žica za uzemljenje stražnjeg kabelskog svežnja iznosi 8 N·m (0,8 kgf·m) (zamjenjiva glava 10, račva, moment ključ).
