Зняття
Встановити автомобіль на робоче місце, загальмувати гальмом стоянки, вимкнути запалення, підняти капот, від'єднати клему дроту "маси" від акумуляторної батареї (ключ гайковий "на 10").

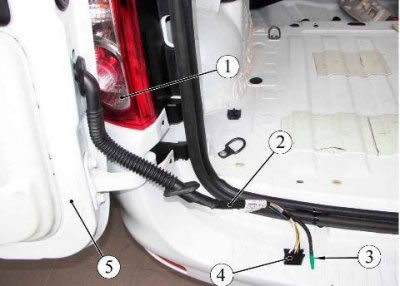

Малюнок 22-1 - Джгут проводів лівих вантажних дверей: 1 - ліхтар задній лівий; 2 - джгут проводів лівих навантажувальних дверей; 3 - трубка омивача скла лівих навантажувальних дверей; 4 - колодка джгута проводів лівих вантажних дверей до колодки джгута проводів заднього; 5-ліві навантажувальні двері
Від'єднати колодку 4, малюнок 22-1, джгута проводів лівих вантажних дверей від колодки джгута проводів заднього.
Від'єднати трубку 3 омивача скла лівих навантажувальних дверей від трубки підведення рідини, що омиває.
Від'єднайте колодку від додаткового сигналу гальмування.

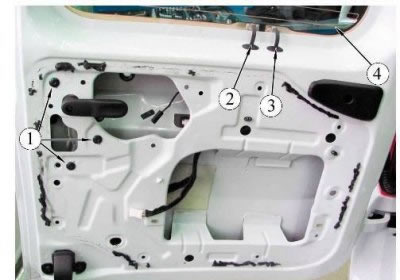

Малюнок 22-2 - Елемент обігріву скла лівих навантажувальних дверей: 1 - гвинт кріплення замка лівих навантажувальних дверей; 2, 3 - клеми елемента обігріву заднього скла лівих навантажувальних дверей; 4 - елемент обігріву заднього скла лівих навантажувальних дверей
Зняти оббивку лівих навантажувальних дверей. Від'єднати колодку джгута проводів лівих вантажних дверей від замку.
Від'єднати джгут проводів лівих навантажувальних дверей від клем 2 і 3, малюнок 22-2, елемента 4 обігріву заднього скла.
Від'єднати колодку джгута проводів лівих вантажних дверей від ліхтаря освітлення номерного знака.
Зняти джгут проводів лівих навантажувальних дверей.
Встановлення
Установку джгута проводів лівих задніх вантажних дверей виконувати в порядку зворотному зняттю.
