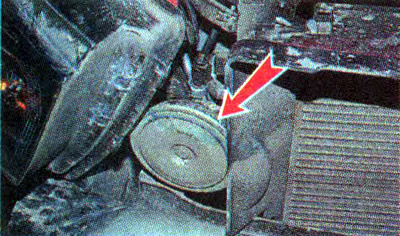

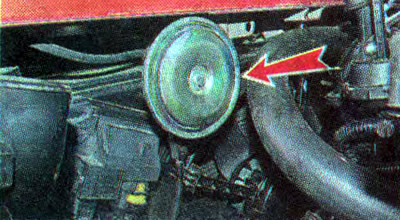

Komentarz. Alarm dźwiękowy jest zainstalowany w komorze silnika po lewej stronie.
Klakson odgrywa ważną rolę w bezpieczeństwie na drodze. Dlatego wszelkie usterki w jego działaniu muszą być jak najszybciej identyfikowane i eliminowane. Jeśli głośność spadła lub zmienił się ton sygnału dźwiękowego, nie ma potrzeby natychmiastowego sprawdzania jego obwodu elektrycznego. W tym przypadku najprawdopodobniej unieruchomił go brud i odczynniki, którymi traktowano drogi.
Ale jeśli sygnał dźwiękowy całkowicie przestał działać, najprawdopodobniej przyczyna nie jest sama w sobie.
Do wykonania pracy potrzebny będzie asystent, dwa kawałki drutu o długości około pół metra (jeden z wbudowanym bezpiecznikiem 10 A) i multimetr.
Sekwencja wykonania
1. Przygotowujemy samochód do pracy (cm. «Przygotowanie samochodu do konserwacji i naprawy»).

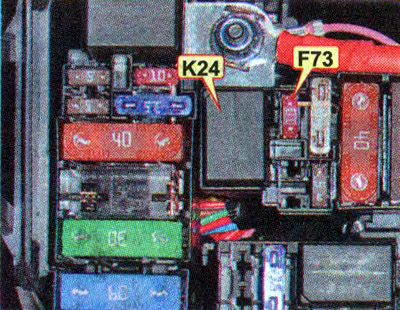

2. Sprawdzamy stan bezpiecznika F73 10 A i przekaźnika K24 w skrzynce bezpieczników i przekaźników w komorze silnika (cm. «Blok montażowy - lokalizacja bezpieczników i przekaźników»).
Wymieniamy uszkodzony przekaźnik lub przepalony bezpiecznik. Jeśli bezpiecznik ponownie się przepali, poszukaj zwarcia w obwodzie elektrycznym (cm. «Sprawdzanie i naprawa obwodów elektrycznych»).
3. Jeśli bezpiecznik i przekaźnik są sprawne, zdejmij osłonę przedniego zderzaka (cm. «Zderzak przedni - demontaż i montaż»).

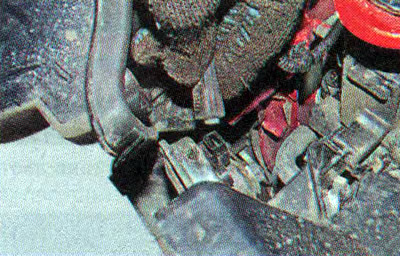

4. Odłącz blok wiązki przewodów od wniosków sygnału dźwiękowego.
5. Sprawdź złącze pod kątem zabrudzeń i tlenków. W razie potrzeby wyczyść go specjalnym środkiem do czyszczenia styków elektrycznych.

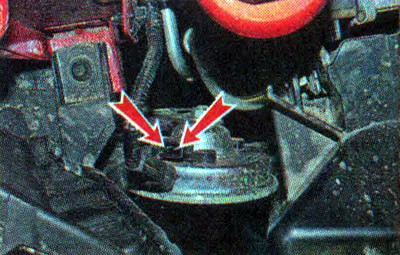

6. Podłączamy sondy multimetru włączonego w trybie pomiaru napięcia do pinów złącza i mierzymy napięcie przy wciśniętym włączniku klaksonu. Multimetr powinien pokazywać napięcie akumulatora.
Jeśli nie ma napięcia, sprawdź obwód elektryczny.
7. Aby sprawdzić sygnał dźwiękowy pod kątem zwarcia, podłącz jedno z jego wyjść do «waga», drugi kawałek przewodu z osadzonym w nim bezpiecznikiem 10 A podłącza się na krótko do bieguna dodatniego akumulatora.
Jeśli przepali się bezpiecznik, klakson ma zwarcie i należy go wymienić. Jeśli pracuje cicho to też do wymiany.
Rekomendacje. Śruba regulacyjna znajduje się po wewnętrznej stronie klaksonu, a do regulacji dźwięku sygnału można użyć śrubokręta płaskiego z cienkim ostrzem. Jeśli dźwięk jest zachrypnięty i słaby i nie można uzyskać akceptowalnego dźwięku przez obracanie śruby regulacyjnej, należy wymienić sygnał dźwiękowy.

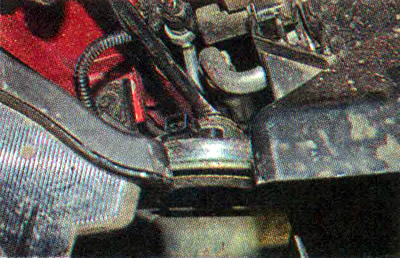

8. Za pomocą klucza 13 mm odkręć nakrętkę zabezpieczającą sygnał dźwiękowy i zdejmij ją.
9. Ustaw sygnał dźwiękowy w odwrotnej kolejności. Po zamontowaniu sprawdzamy działanie sygnału dźwiękowego.
