Do regulacji reflektorów w samochodzie potrzebny będzie klucz imbusowy 5 mm.
1. Najpierw sprawdź ciśnienie powietrza w oponach i w razie potrzeby doprowadź je do normy.
2. Ustaw samochód prostopadle do gładkiej ściany (na przykład garaż) w odległości 5 m. Umieść dodatkowy ciężar 75 kg na fotelu kierowcy. Zaznacz ekran na ścianie, jak pokazano na rysunku 9,5 i narysuj na nim linie pionowe: osiową O i linie A, W, przechodząc przez punkty odpowiadające środkom reflektorów świateł mijania. Linie te muszą być symetryczne względem osi środkowej pojazdu. Na wysokości h, odpowiadającą odległości środków reflektorów od podłogi, narysuj linię 1 i poniżej linii 75 mm 2 centra punktów świetlnych.
3. Włącz światła mijania i ustaw pokrętło regulacji zasięgu reflektorów w pozycji "0" (pozycja ta odpowiada obciążeniu samochodu jednym kierowcą).

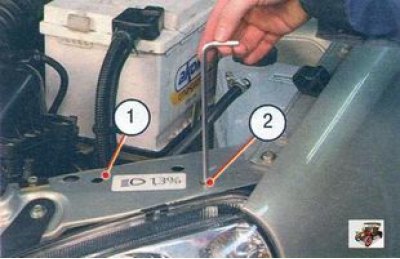

4. Otwórz maskę i wyreguluj ją za pomocą śrub 1 (w płaszczyźnie poziomej) i 2 (w płaszczyźnie pionowej) ręczna regulacja położenia wiązki światła punktu świetlnego dla każdego reflektora na ekranie, jeżeli położenie punktów świetlnych na ekranie nie odpowiada rysunkowi.
5. Dostosuj kierunek padania światła dla każdego reflektora osobno. Podczas regulacji należy przykryć drugi reflektor nieprzezroczystym materiałem lub odłączyć od niego złącze wraz z przewodami.
6. Reflektory uważa się za wyregulowane, jeżeli górna granica lewej części plamek świetlnych pokrywa się z linią 2, i linie pionowe A i W przechodzą przez punkty przecięcia poziomych i nachylonych odcinków punktów świetlnych.

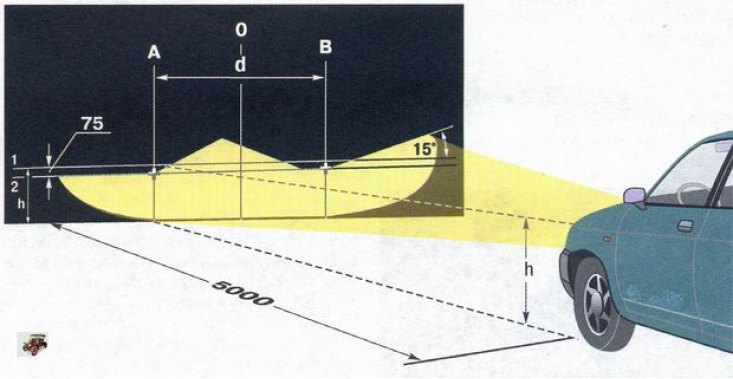

Rysunek 9.5. Schemat regulacji reflektorów w pojeździe: 1 - linia pozioma odpowiadająca środkom reflektorów; 2 - linia przechodząca przez środki punktów świetlnych; A, B - linie pionowe odpowiadające środkom reflektorów; O - linia środkowa; h - odległość od środka reflektorów do podłogi; d - odległość między środkami reflektorów
