Ostrzeżenie! Nie dotykaj palcami żarówek lamp halogenowych. Pracuj w czystych bawełnianych rękawiczkach bez powłoki gumowej. Tłuste odciski palców pozostające na żarówce kilkukrotnie skracają jej żywotność. Po przypadkowym dotknięciu żarówki palcami, wytrzyj ją czystą szmatką zwilżoną alkoholem.

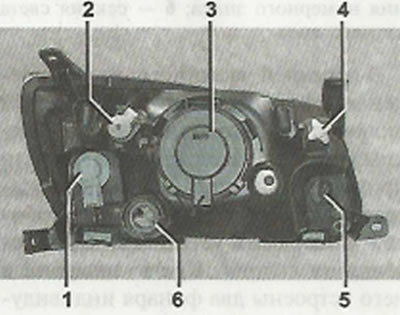

jednostka reflektora: 1 - kierunkowskaz; 2 - śruba poziomej regulacji światła; 3 - światło mijania i drogowe; 4 - śruba regulacji światła w pionie; 5 - lampka świateł pozycyjnych i świateł do jazdy dziennej; 6 - otwór do podłączenia hydrokorektora reflektorów.
Lampa świateł drogowych i mijania
1. Przygotowujemy samochód do pracy («Przygotowanie samochodu do konserwacji i naprawy»). Wyłącz oświetlenie zewnętrzne.

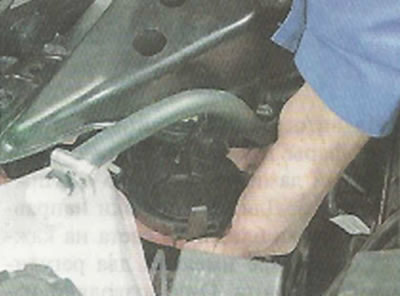

2. Zdejmij osłonę sekcji świateł drogowych / mijania.

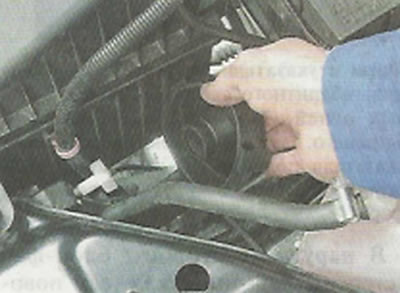

3. Usuń blok przewodów z wyjścia lampy.
4. Zdjąć tuleję uszczelniającą.

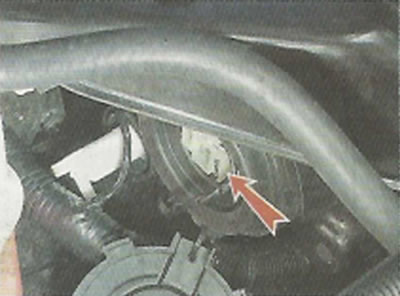

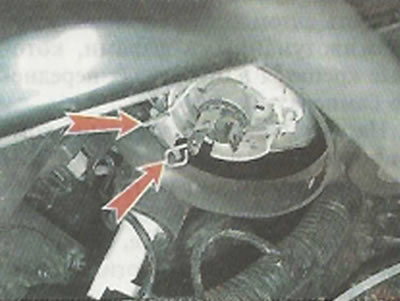

5. Zwalniamy zatrzask, usuwając końce zatrzasku sprężynowego z rowków.

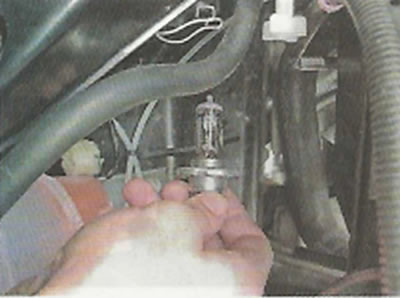

6. Usuwamy wadliwą lampę.
7. Zainstaluj nową lampę w odwrotnej kolejności.
Światła pozycyjne i światła do jazdy dziennej
1. Wyłącz oświetlenie zewnętrzne.

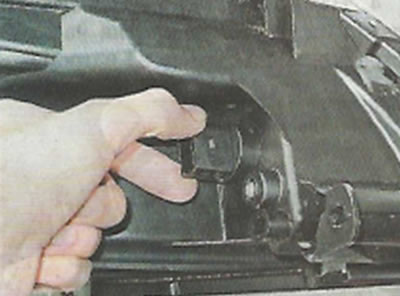

2. Nie odłączając bloku wiązki przewodów, obróć w kierunku przeciwnym do ruchu wskazówek zegara...

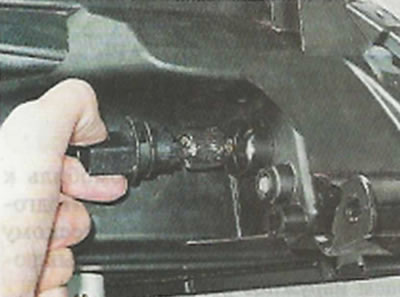

... i wyjmij oprawkę żarówki światła pozycyjnego i świateł do jazdy dziennej (dla jasności, pokazane na usuniętym reflektorze blokowym).

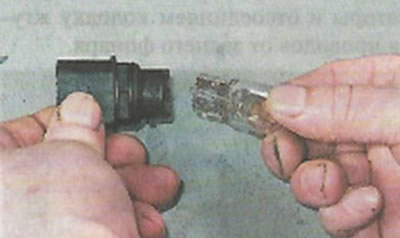

3. Wymieniamy wadliwą lampę.
4. Wkładamy wkład z nową lampą do reflektora i obracamy zgodnie z ruchem wskazówek zegara, aż się zablokuje.
Lampka kierunkowskazu
1. Przygotowujemy samochód do pracy («Przygotowanie samochodu do konserwacji i naprawy»). Podczas wymiany prawego kierunkowskazu wyjmij zbiornik spryskiwacza przedniej szyby («Zbiornik spryskiwacza szyby przedniej - demontaż i montaż»).

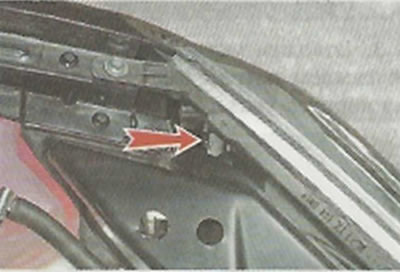

2. Obrócone w lewo gniazdo kierunkowskazu.

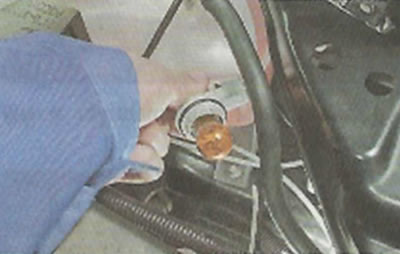

Wyciągamy wkład wraz z lampą z obudowy wskaźnika.

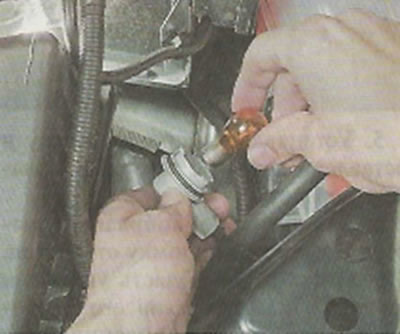

3. Lekko zanurzamy uszkodzoną lampę we wkładzie i obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, wyjmujemy ją z wkładu.
4. Wymieniamy wadliwą lampę.
5. Zainstaluj kasetę z lampą we wskaźniku i obróć ją zgodnie z ruchem wskazówek zegara, aż się zablokuje.
