Uwaga: Prace pokazano na lewym reflektorze. Demontaż prawego reflektora wykonuje się w podobny sposób.
Wyjmowanie
1. Przygotuj samochód do pracy i odłącz zacisk przewodu od ujemnego bieguna akumulatora ("Przygotowanie samochodu do konserwacji i naprawy").
2. Zdejmij przedni zderzak ("Zderzak przedni – wymontowanie i zamontowanie").
3. Odłączyć złącze wiązki przewodów od światła drogowego/mijania ("Reflektor - wymiana żarówek").

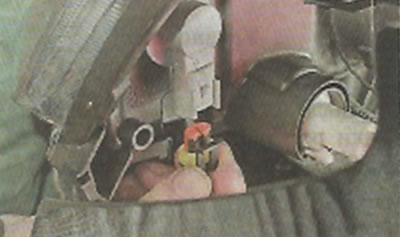

4. Po zwolnieniu blokady odłączamy kostkę wiązki przewodów od kierunkowskazu.
Artykuł skopiowano z zasobu: LADAMAN

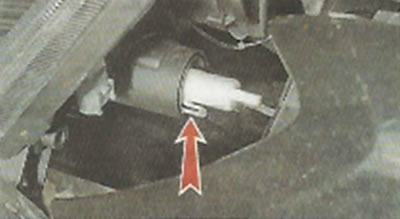

5. Naciśnij blokadę i odłącz hydrauliczny napęd korektora świateł od zespołu reflektorów.

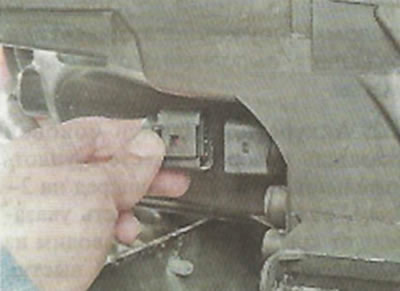

6. Odłączyć wiązkę przewodów od świateł postojowych i świateł do jazdy dziennej.

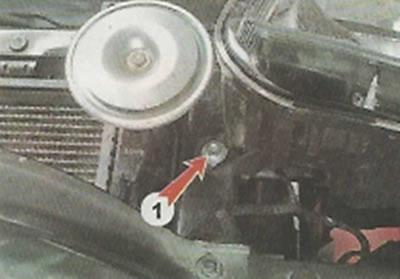

7. W pobliżu chłodnicy, za pomocą klucza nasadowego 8 mm, odkręć jedną śrubę 1 mocującą zespół reflektora...

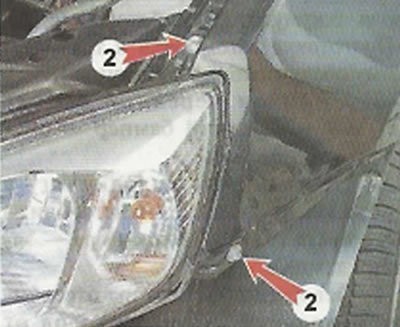

...i trzymając reflektor, tym samym kluczem odkręcamy jeszcze dwie śruby 2 przy przednim błotniku.
8. Zdejmij reflektor.
Instalacja
Montaż reflektora wykonujemy w odwrotnej kolejności. Po montażu dokonujemy regulacji reflektorów ("Jednostka reflektora - regulacja światła").
