Исправность реле 52.3747, 524.3747, 931.3747 прерывистой работы стеклоочистителей, снятых с автомобиля, можно проверить, собрав схему, показанную на рис. 6.13. При включении переключателя 4 в положение I исправное реле должно замыкать/размыкать контакты с частотой 7-19 циклов в минуту, что можно фиксировать по числу миганий контрольной лампы. При включении переключателя 4 в положение II и последующем выключении его контрольная лампа должна гореть в течение 3...5 с.
Рис. 6.13. Схема проверки реле 524.3747 или 931.3747 прерывистой работы стеклоочистителя: 1 - контрольная лампа 1...3 Вт; 2 - аккумуляторная батарея; 3 - проверяемое реле; 4 - переключатель; I, II - положена переключателя

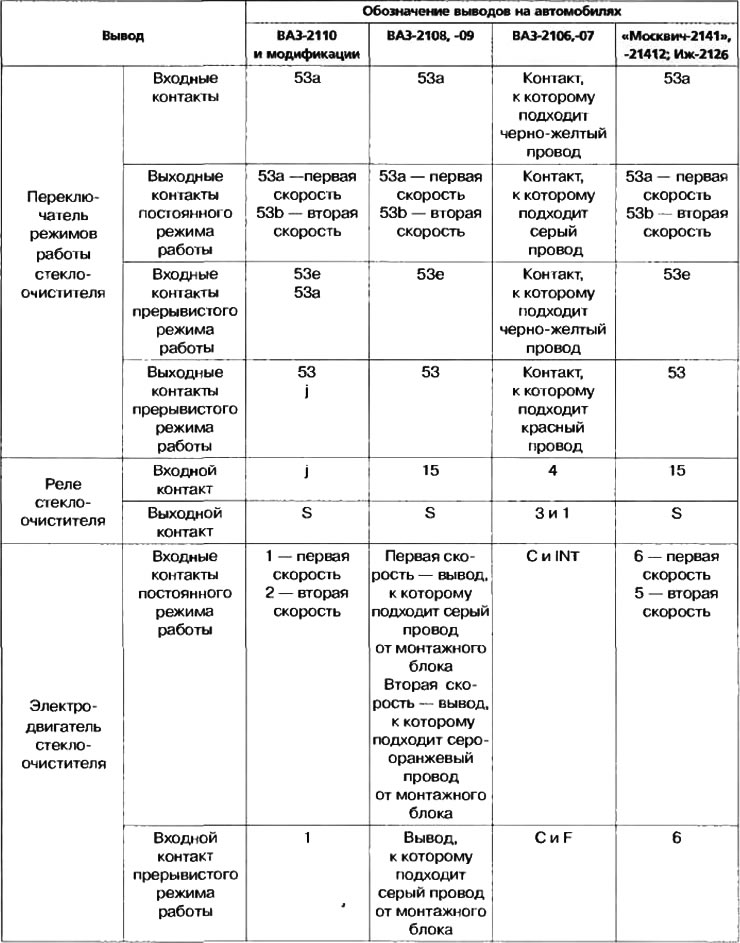

Таблица. 6.10. Обозначения выводов системы управления стеклоочистителем автомобилей ВАЗ, «Москвичи, Иж
