Проверка и регулировка реле прерывистой работы стеклоочистителя

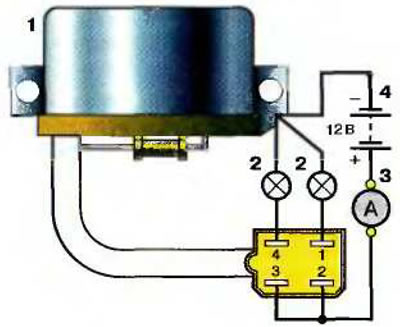

При отказе реле двигатель стеклоочистителя не работает в прерывистом режиме. Схема проверки реле прерывистой работы стеклоочистителя РС431-Б автомобилей ГАЗ-31029 и -3110 показана на рис. 5.15. При подаче напряжения (ток, потребляемый реле, должен находиться в пределах 1,5 А) лампы 2 должны мигать поочередно. Регулировка числа циклов (7...19 включений в минуту) производится либо поворотом стойки 8 (см. рис. 5.6), либо подгибанием стойки 11 с неподвижным контактом. Зазор «а» между якорем и сердечником реле должен быть не более 1,1 мм, а при замыкании нижних контактов — 0,4 мм. Зазор между кронштейном и якорем должен быть в пределах 0,1...1 мм.



Проверка и регулировка реле РС514 автомобилей ВАЗ-2106, -2107 выполняется аналогично. Репе должно включаться с частотой 9...17 раз в минуту (другие данные указаны в табл. 5.2).
