Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje (elektrohidraulična dizalica tipa P-3.2G nosivosti 3,2 t).
Skinite stražnje kotače u skladu sa zahtjevima TI 3100.25100.20594.
Otpustite ručicu ručne kočnice.
Skinite kočioni bubanj u skladu sa zahtjevima stavka. 9. ovog TI-a.
Uklonite vodilice opruge dok pritom odstojnik drži u kontaktu sa štitnikom kočnice (odvijač s ravnom glavom, kliješta).
Uklonite gornju zateznu oprugu (kliješta za kočione opruge tip 76 41 30 22 f. "Stahlwille").
Odvojite oprugu za automatsko podešavanje zazora od papuče (odvijač s ravnom glavom, kliješta).
Razdvojite kočione pločice.
Odvijte spojnicu za pričvršćivanje kočione cijevi 4, slika 11-1, na cilindar kotača stražnje kočnice i ugradite čepove na kočionu cijev i u otvor cilindra kotača (ključ za kočionu cijev tip 41 08 11 13 f. "Stahlwille", tehnološki utikači).
Otpustite vijak 2 koji pričvršćuje cilindar kotača 3 na štitnik 1 stražnje kočnice i uklonite cilindar (zamjenska glava 10, produžetak, ključ s račvom).

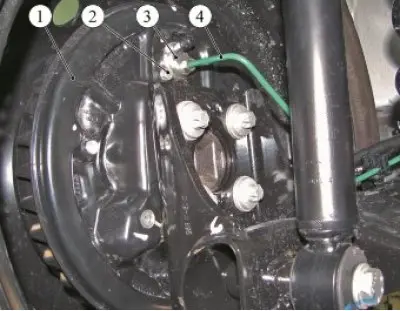

Slika 11-1 - Uklanjanje kočionog cilindra stražnjeg kotača: 1 - štitnik stražnje kočnice; 2 - vijak za montažu cilindra kotača; 3 - stražnji kočioni cilindar kotača; 4 - kočiona cijev
Montaža
Očistite komponente stražnje kočnice (metalna četka).
Ugradite cilindar kotača na stražnji kočioni štitnik i pričvrstite ga vijkom. Moment zatezanja vijaka 14 Nm (1,4 kgf·m) (zamjenska glava 10, produžetak, ključ s čegrtaljkom, moment ključ).
Članak kopiran s web stranice [LADAman]
Izvadite čepove iz otvora na cilindru kotača i kočionoj cijevi te uvrnite nazuvicu kočione cijevi u otvor na cilindru kotača. Moment zatezanja matica 14 Nm (1,4 kgf·m) (ključ za kočione cijevi tip 41 08 11 13 f. "Stahlwille", zamjenjivi uložak 11 tip 58 23 10 11 f. "Stahlwille", momentni ključ tip 50 18 00 04 f. "Stahlwille").
Pričvrstite oprugu mehanizma za automatsko podešavanje zazora na papuču (odvijač s ravnom glavom, kliješta).
Ugradite gornju zateznu oprugu (kliješta za kočione opruge tip 76 41 30 22 f. "Stahlwille").
Ugradite vodilice opruge dok pritom odstojnik drži u kontaktu sa štitnikom kočnice (odvijač s ravnom glavom, kliješta).
Provjerite vanjski promjer kočionih pločica i, ako je potrebno, podesite ih u skladu sa zahtjevima stavka. 10 pravih TI.
Ugradite kočioni bubanj u skladu sa zahtjevima stavka. 9. ovog TI-a.
Ugradite stražnji kotač u skladu sa zahtjevima TI 3100.25100.20594.
Odzračite kočioni sustav i, ako je potrebno, hidraulički pogon spojke u skladu sa zahtjevima TI 3100.25100.08020.
Provjerite učinkovitost radnog kočionog sustava u skladu sa zahtjevima TI 3100.25100.13062.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će je li vozilo u skladu sa zahtjevima TU 017200-254-00232934, stavci 1.19.9, 1.19.22 u okviru obavljenog posla.
