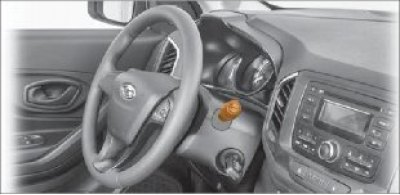

Малюнак 1.27. Перамыкач шклоачышчальнікаў
Шклоачышчальнікі і абмывальнікі шклоў функцыянуюць толькі пры ўключаным запальванні.
У варыянтным выкананні аўтамабіль абсталёўваецца датчыкам дажджу, пры гэтым хуткасць шклоачышчальніка пярэдняга ветравога (лэбавага) шкла кіруецца аўтаматычна і залежыць ад двух фактараў: ад узроўня адчувальнасці датчыка (рэгулюецца) і інтэнсіўнасці ападкаў.

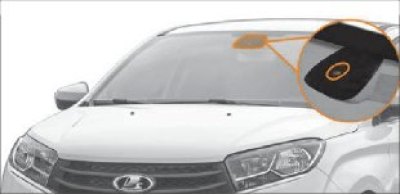

Датчык дажджу (Малюнак 1.28), а таксама датчык святла размяшчаецца на лабавым шкле пад абліцоўваннем люстэрка задняга выгляду.
Малюнак 1.28. датчык дажджу і святла

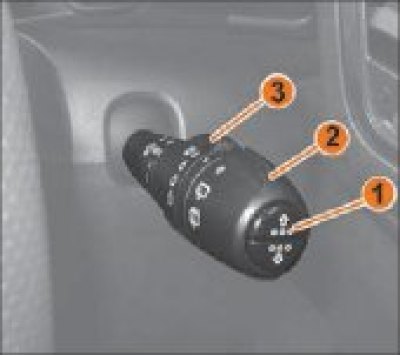

Малюнак 1.29. рычаг кіравання абмываннем і ачысткай шкла
- 1 - Кнопкі кіравання маршрутным кампутарам.
- 2 - Кальцо кіравання ачысткай і абмываннем задняга шкла:
- Выключана. Палажэнне фіксаванае.
- Уключаны задні шклоачышчальнік. Палажэнне фіксаванае.
- Уключаны задні шклоачышчальнік і абмывальнік задняга шкла. Палажэнне нефіксаванае.
- 1 - Кальцо рэгулявання працягласці паўзы перарывістага рэжыму. У рэжыме "аўто" служыць для рэгулявання адчувальнасці датчыка ўключэння шклоачышчальніка.

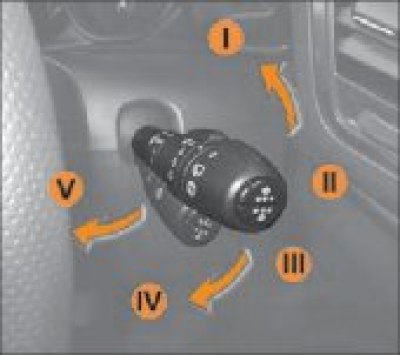

Палажэнні рычага кіравання абмываннем і ачысткай шкла (Малюнак 1.30):
Малюнак 1.30. Палажэнні рычага кіравання абмываннем і ачысткай шкла
- 1 - Нейтральнае становішча. Шклоачышчальнікі і абмывальнікі шкла выключаны. Палажэнне фіксаванае.
- 2 - Уключаны перарывісты рэжым або рэжым "Аўта" (у варыянтным выкананні) працы шклоачышчальніка ветравога шкла. Палажэнне фіксаванае.
- 3 - Уключана малая хуткасць шклоачышчальніка ветравога шкла. Палажэнне фіксаванае.
- 4 - Уключана вялікая хуткасць шклоачышчальніка ветравога шкла. Палажэнне фіксаванае.
- 5 - На сябе, уключаны абмывальнік ветравога шкла. Палажэнне нефіксаванае.
Увага! Пасля спынення падачы абмывальнай вадкасці з жыклёраў не дапушчаецца паўторнае ўключэнне помпы абмывальніка. выкарыстоўваць сістэму амыва шклоў паўторна можна пасля запаўнення бачка якая абмывае вадкасцю (гл. падраздзел "Бачок шклоамывальніка" у раздзеле "Сыход за аўтамабілем").
