Заўвага. каталожны нумар датчыка (у залежнасці ад мадыфікацыі рухавіка) гл. тут.
Увага. Не дапушчаецца трапленне вадкасці для чысткі кантактаў ці іншых матэрыялаў на датчык кіслароду ці калодку датчыка. Гэтыя матэрыялы могуць патрапіць у датчык кіслароду і выклікаць парушэнне яго працы.
На аўтамабілі выкарыстоўваюцца два кіслародных датчыка: кіраўнік, замена якога апісана на гэтай старонцы і дыягнастычны кіслародны датчык, замена якога апісана тут.

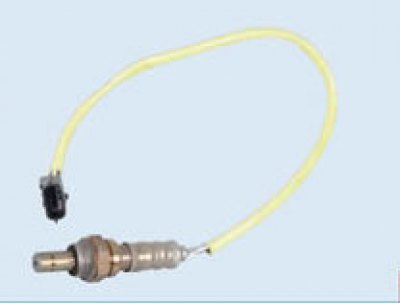

Кіраўнік датчык канцэнтрацыі кіслароду (УДКК)
Знаходзіцца ў разьбовай адтуліне выпускнога калектара.
Зняцце
Для аўтамабіляў з рухавіком К4М
Усталяваць аўтамабіль на працоўнае месца, затармазіць стаяначным тормазам, выключыць запальванне і адлучыць клему провада "масы" ад акумулятарнай батарэі.
Зняць глушыцель шуму ўпускаючы і корпус паветранага фільтра.
Адлучыць калодку джгута правадоў ад калодкі 1, малюнак 11-21, кіраўніка датчыка кіслароду.

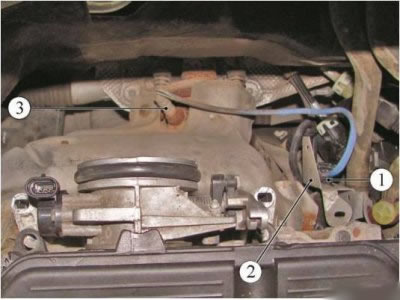

Малюнак 11-21 - Зняцце кіраўніка датчыка кіслароду рухавіка К4М: 1 - калодка кіраўніка датчыка кіслароду; 2 - кранштэйны мацавання; 3 - кіраўнік датчык кіслароду
Адлучыць ад кранштэйна 2 мацавання калодку кіраўніка датчыка кіслароду.
Адкруціць кіраўнік датчык 3 кіслароду (прынада Mot. 1495 або ўстаўка зменная 22 з набору тыпу 811382 ф. "USAG").
Для аўтамабіляў з рухавіком К7М
Усталяваць аўтамабіль на двухстоечны пад'ёмнік, затармазіць стаяначным тормазам, выключыць запальванне і адлучыць клему провада "масы" ад акумулятарнай батарэі.
Зняць абарону картэра рухавіка.
Зняць калодку 1, малюнак 11-22, кіраўніка датчыка кіслароду з трымальніка, ссунуўшы яго.
Адкруціць кіраўнік датчык 3 кіслароду (прынада Mot. 1495 або ўстаўка зменная 22 з набору тыпу 811382 ф. "USAG").

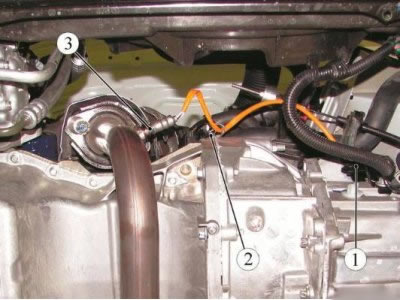

Малюнак 11-22 - Зняцце кіраўніка датчыка кіслароду рухавіка К7М: 1 - калодка кіраўніка датчыка кіслароду; 2 - хамут; 3 - кіраўнік датчык кіслароду
Ўстаноўка
Для аўтамабіляў з рухавіком К4М
Устанавіць кіраўнік датчык 3, малюнак 11-21, кіслароду. Момант зацяжкі датчыка 45 Н·м (4,5 кгс·м) (прынада Mot. 1495 або ўстаўка зменная 22 з набору тыпу 811382 ф. "USAG", ключ момантны).
Далучыць да кранштэйна 2 мацавання калодку кіраўніка датчыка кіслароду.
Далучыць калодку джгута правадоў да калодкі 1 кіраўніка датчыка кіслароду.
Устанавіць корпус паветранага фільтра і глушыцель шуму ўпуску (гл. вышэй).
Далучыць клему провада "масы" да акумулятарнай батарэі.
Крыніца знаходзіцца на сайце: ladaman
Для аўтамабіляў з рухавіком К7М
Устанавіць кіраўнік датчык 3, малюнак 11-22, кіслароду. Момант зацяжкі датчыка 45 Н·м (4,5 кгс·м) (прынада Mot. 1495 або ўстаўка зменная 22 з набору тыпу 811382 ф. "USAG" ключ маментны).
Замацаваць паляць датчыка хамутом 2.
Далучыць калодку джгута правадоў да калодкі 1 кіраўніка датчыка кіслароду.
Усталяваць калодку кіраўніка датчыка кіслароду ў трымальнік.
Усталяваць абарону картэра рухавіка
Далучыць клему провада "масы" да акумулятарнай батарэі.
