Снятие
Трубка паропровода от топливного бака к адсорберу
Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Поднять автомобиль на высоту, удобную для выполнения работы.
Снять правую внутреннюю накладку и правый боковой грязезащитный щиток в соответствии с требованиями ТИ 3100.25100.20599.
Нажать на пружинные фиксаторы наконечника трубки 1, рисунок 8-12, паропровода от топливного бака к адсорберу и движением вдоль оси штуцера отсоединить от адсорбера 3.

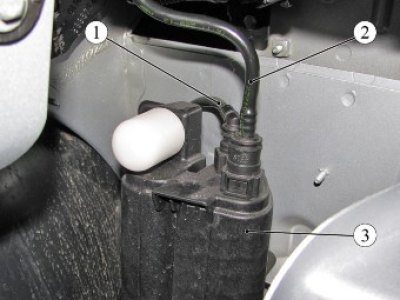

Рисунок 8-12 - Присоединение трубок улавливания паров топлива к адсорберу: 1 - трубка паропровода от топливного бака к адсорберу; адсорбер; 2 - трубка паропровода от адсорбера к клапану продувки адсорбера 3 - адсорбер
Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3 трубопроводов (головка сменная 10, удлинитель, вороток).
Нажать на пружинные фиксаторы наконечника трубки 1, рисунок 8-7, паропровода от топливного бака к адсорберу и движением вдоль оси штуцера отсоединить от трубки паропровода топливного бака.
Отжать фиксаторы и отсоединить скобы 1, рисунок 8-11, крепления трубопроводов от кузова автомобиля (отвертка плоская).
Отсоединить трубку 3 паропровода от скоб крепления трубопроводов и снять с автомобиля.
Трубка паропровода от адсорбера к клапану продувки адсорбера
Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Поднять автомобиль на высоту, удобную для выполнения работы.
Снять правую внутреннюю накладку и правый боковой грязезащитный щиток в соответствии с требованиями ТИ 3100.25100.20599.
Нажать на пружинные фиксаторы наконечника трубки 2, рисунок 8-12, паропровода от адсорбера к клапану продувки адсорбера и движением вдоль оси штуцера отсоединить от адсорбера 3.
Нажать на пружинные фиксаторы наконечника трубки паропровода от адсорбера к клапану продувки адсорбера, движением вдоль оси штуцера отсоединить от клапана продувки адсорбера и снять трубку с автомобиля.
Трубка паропровода от клапана продувки адсорбера к модулю впуска.
Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.
Снять экран модуля впуска.
Нажать на пружинные фиксаторы наконечника трубки паропровода и движением вдоль оси штуцера отсоединить трубку от штуцера модуля впуска.
Ссылка на источник — сайт: LadaMan
Нажать на пружинные фиксаторы наконечника трубки паропровода и движением вдоль оси штуцера отсоединить трубку от штуцера клапана продувки адсорбера.
Отсоединить трубку паропровода от скоб крепления на модуле впуска и кузове и снять трубку с автомобиля.
Установка
Установку трубок паропровода на автомобиль выполнять в порядке обратном снятию.
Внимание. Наконечники трубок паропровода имеют черный цвет фиксаторов.
При установке трубок паропровода наконечники трубок присоединять к штуцерам до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубок.
