Для замены узлов системы улавливания паров топлива на автомобиле вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.
![](https://www.ladaman.ru/img/kalina/1872.jpg)

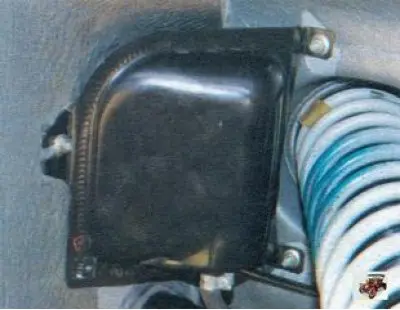

Сепаратор паров бензина на автомобиле установлен в нише заднего правого колеса. Для снятия сепаратора паров бензина выполните следующую работу.
![](https://www.ladaman.ru/img/kalina/1873.jpg)

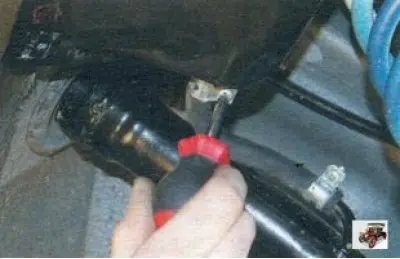

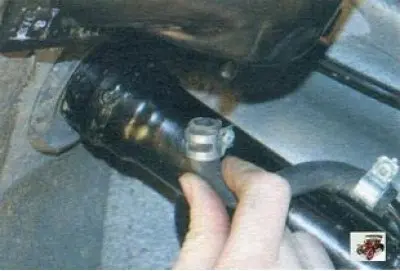

1. Ослабьте затяжку хомута крепления шланга слива топлива...
![](https://www.ladaman.ru/img/kalina/1874.jpg)
2. ...и снимите шланг со штуцера сепаратора паров бензина.
![](https://www.ladaman.ru/img/kalina/1875.jpg)

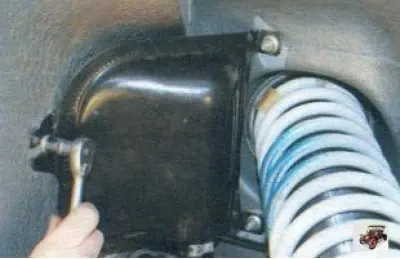

3. Отверните три гайки крепления сепаратора паров бензина к кузову...
![](https://www.ladaman.ru/img/kalina/1876.jpg)

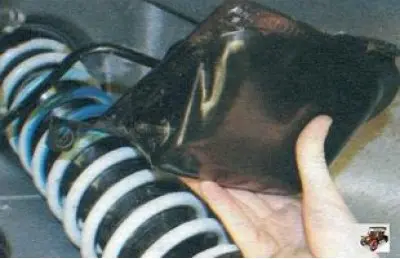

4. ...отведите сепаратор паров бензина вниз...
![](https://www.ladaman.ru/img/kalina/1877.jpg)

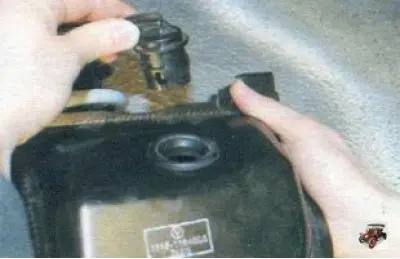

5. ...извлеките из отверстия сепаратора паров бензина гравитационный клапан и снимите сепаратор.
6. Установите на автомобиль сепаратор паров бензина в последовательности, обратной снятию.
![](https://www.ladaman.ru/img/kalina/1878.jpg)
Гравитационный клапан установлен на сепараторе паров бензина. Для снятия гравитационного клапана выполните следующее.

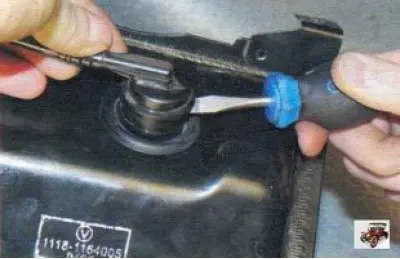

1. Снимите сепаратор паров бензина (см. выше пп. 1-6) и, поддев отверткой, извлеките гравитационный клапан из отверстия сепаратора.
![](https://www.ladaman.ru/img/kalina/1879.jpg)

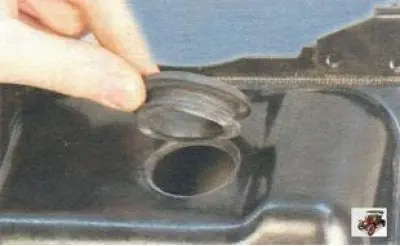

2. Обратите внимание на то, что гравитационный клапан уплотнен в отверстии сепаратора резиновой втулкой. Сильно обжатую, затвердевшую или надорванную втулку замените.
![](https://www.ladaman.ru/img/kalina/1880.jpg)

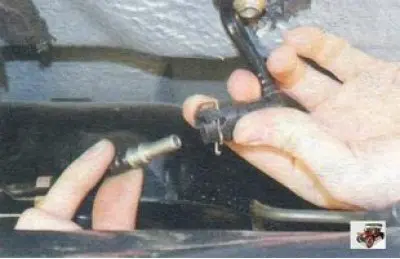

3. Отжав пружинный фиксатор, снимите наконечник шланга гравитационного клапана со штуцера шланга топливного бака.
![](https://www.ladaman.ru/img/kalina/1881.jpg)

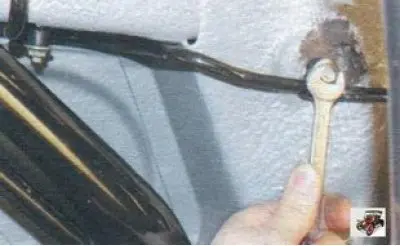

4. Отверните две гайки...
![](https://www.ladaman.ru/img/kalina/1882.jpg)

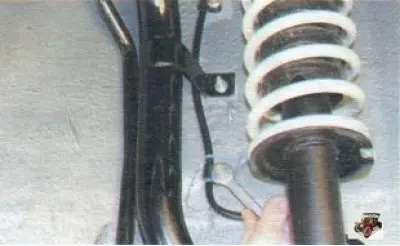

5. ...выверните два болта, снимите пластмассовые держатели шланга...
![](https://www.ladaman.ru/img/kalina/1883.jpg)

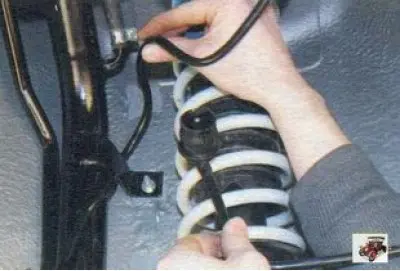

6. ...и снимите гравитационный клапан в сборе со шлангом.
7. Установите на автомобиль гравитационный клапан в порядке, обратном снятию.
![](https://www.ladaman.ru/img/kalina/1884.jpg)

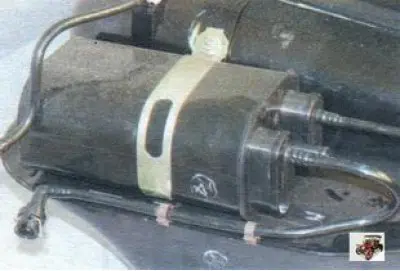

Адсорбер системы улавливания паров топлива установлен на топливном баке. Из-за особенностей компоновки автомобиля доступ к его креплению непосредственно на автомобиле невозможен. Поэтому для снятия адсорбера с автомобиля выполните следующее.

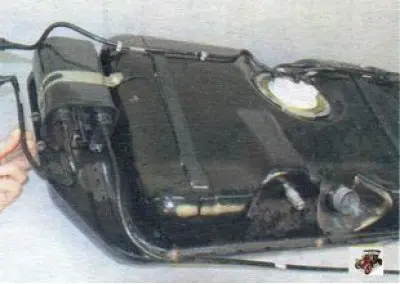

1. Снимите топливный бак (см. «Замена топливного бака (бензобака) и его наливной трубы»).
![](https://www.ladaman.ru/img/kalina/1885.jpg)
2. Извлеките из держателей на топливном баке шланг продувки адсорбера.
![](https://www.ladaman.ru/img/kalina/1886.jpg)

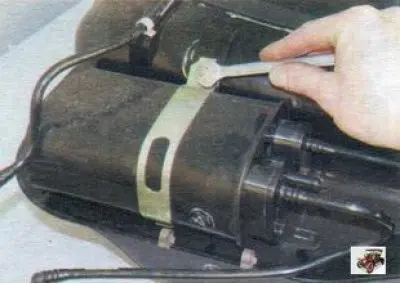

3. Отверните гайку хомута крепления адсорбера и снимите хомут, выведя его второй конец из фиксатора на топливном баке.
4. Отжав отверткой пластмассовый фиксатор, снимите адсорбер с топливного бака.
5. Установите на автомобиль адсорбер и все снятые детали в порядке, обратном снятию.
![](https://www.ladaman.ru/img/kalina/1887.jpg)

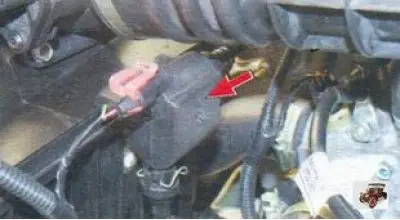

Клапан продувки адсорбера установлен в моторном отсеке на рамке радиатора.
Для того чтобы снять клапан продувки адсорбера, выполните следующую работу.

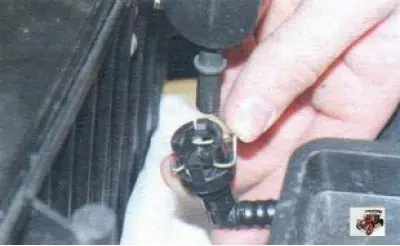

1. Отсоедините от клапана продувки адсорбера разъем жгута проводов, отжав фиксатор ее крепления.
![](https://www.ladaman.ru/img/kalina/1888.jpg)
2. Отжав пружинный фиксатор, отсоедините от штуцера клапана продувки адсорбера наконечник магистрали подачи паров топлива.
![](https://www.ladaman.ru/img/kalina/1889.jpg)

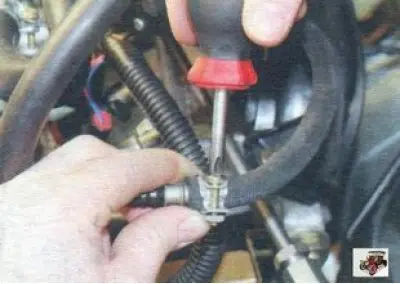

3. Ослабьте затяжку хомута крепления шланга подачи паров топлива в дроссельный узел и отсоедините шланг от наконечника шланга клапана продувки адсорбера.
![](https://www.ladaman.ru/img/kalina/1890.jpg)

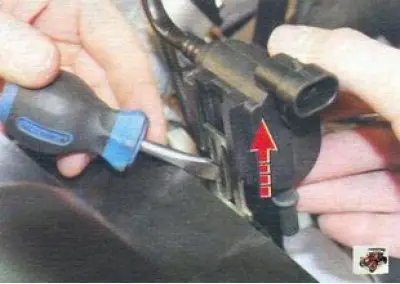

4. Поддев отверткой, сдвиньте клапан продувки адсорбера вверх по кронштейну и снимите клапан.
5. Установите на автомобиль клапан продувки адсорбера в порядке, обратном снятию.
