Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Отсоединить колодку 1, рисунок 8-13, жгута проводов от клапана 3 продувки адсорбера.

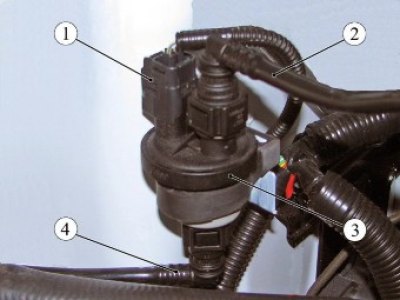

Рисунок 8-13 - Клапан продувки адсорбера: 1 - колодка жгута проводов к клапану продувки адсорбера; 2 - трубка паропровода к модулю впуска; 3 - клапан продувки адсорбера; 4 - трубка паропровода от адсорбера
Нажать на пружинные фиксаторы наконечника трубки 2 паропровода к модулю впуска и движением вдоль оси штуцера отсоединить трубку от клапана продувки адсорбера.
Нажать на пружинные фиксаторы наконечника трубки 4 паропровода от адсорбера и движением вдоль оси штуцера отсоединить трубку от клапана продувки адсорбера.
Снять клапан продувки адсорбера с кронштейна на кузове автомобиля совместно с демпфером.
При необходимости снять демпфер с клапана продувки адсорбера.
Установка
Установку клапана продувки адсорбера выполнять в порядке обратном снятию.
При установке трубок паропровода наконечники трубок присоединять к штуцерам клапана продувки адсорбера до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубок.
