Снятие
Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Откинуть вперед подушку заднего сиденья.
Снять крышку 1, рисунок 8-1, люка бензонасоса.
Отсоединить колодку 1, рисунок 8-2, от МЭБН 2.
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP). Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10). Трубки передние топливного трубопровода на автомобилях с двигателями 21129 и 21179.
Снять экран модуля впуска.
Отсоединить трубки 1 и 2, рисунок 8-9, топливного трубопровода от скобы 3 крепления топливного трубопровода на модуле 4 впуска (для двигателя 21129).

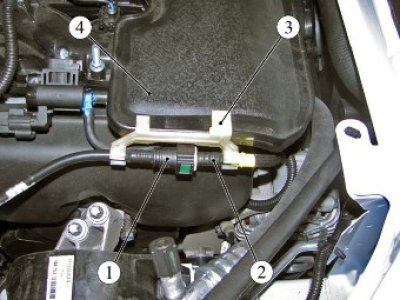

Рисунок 8-9 - Соединение топливных трубок (для двигателя 21129): 1 - трубка передняя топливного трубопровода; 2 - трубка передняя топливного трубопровода; 3 - скоба крепления топливного трубопровода; 4 - модуль впуска
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконечник топливной трубки 1 передней топливного трубопровода от трубки 2.
Для снятия трубки 1 передней топливного трубопровода
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконечник трубки 1 переднего топливного трубопровода от топливного фильтра.
Для снятия трубки 2 передней топливного трубопровода
Снять модуль впуска в соответствии с разделом 8.6 настоящей ТИ.
Нажать на пружинные фиксаторы и движением вдоль оси штуцера отсоединить наконечник трубки 1, рисунок 8-10, передней топливного трубопровода от рампы 2 форсунок.

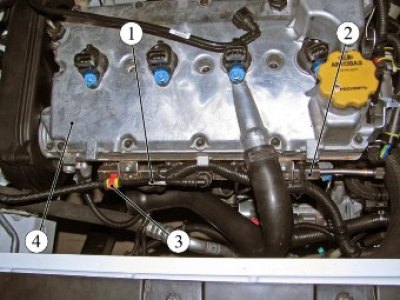

Рисунок 8-10 - Трубка топливного трубопровода передняя (для двигателя 21129): 1 - трубка передняя топливного трубопровода; 2 - рампа форсунок; 3 - скоба крепления топливного трубопровода; 4 - головка цилиндров
Отсоединить скобу 3 крепления и снять трубку переднюю топливного трубопровода (отвертка плоская).
Трубка передняя топливного трубопровода на автомобилях с двигателем H4M
Снять экран модуля впуска.
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконечник топливной трубки 1, рисунок 8-10, передней топливного трубопровода от штуцера топливной рампы.

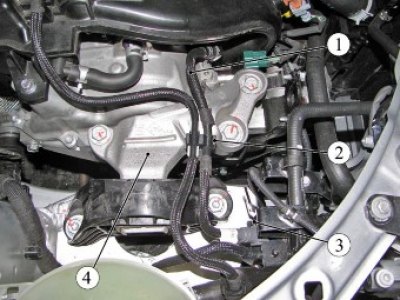

Рисунок 8-10 - Соединение топливных трубок (для двигателя H4M): 1 - трубка передняя топливного трубопровода; 2 - скоба крепления топливного трубопровода; 3 - топливный фильтр; 4 - правая опора подвески силового агрегата
Отсоединить трубку переднюю топливного трубопровода от скобы 2 крепления топливного трубопровода на правой опоре подвески силового агрегата.
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконечник трубки передней топливного трубопровода от топливного фильтра 3 и снять трубку с автомобиля.
Нажать на пружинные фиксаторы наконечника трубки 4 топливного трубопровода задней и движением вдоль оси штуцера отсоединить трубку от МЭБН 1.
Трубка топливного трубопровода в нижней части кузова
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконечник трубки топливного трубопровода от топливного фильтра в моторном отсеке.
Поднять автомобиль на подъемнике на высоту, удобную для выполнения работ.
Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3 трубопроводов (головка сменная 10, удлинитель, вороток).
Нажать на пружинный фиксатор соединителя трубки 2, рисунок 8-7, и движением вдоль оси штуцера отсоединить трубку на топливном баке от топливного трубопровода на кузове автомобиля.
Отжать фиксаторы и отсоединить скобы 1, рисунок 8-11, крепления трубопроводов от кузова автомобиля (отвертка плоская).

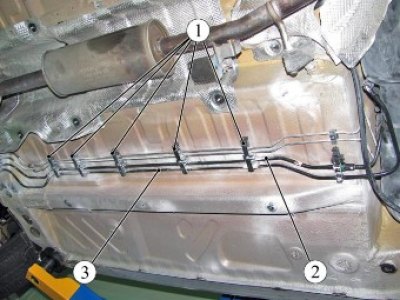

Рисунок 8-11 - Крепление трубопроводов к кузову: 1 - скоба крепления трубопроводов; 2 - трубка топливного трубопровода; 3 - трубка паропровода от топливного бака к адсорберу
Отсоединить трубку 2 топливного трубопровода от скоб крепления трубопроводов и снять с автомобиля.
Трубка топливного трубопровода на топливном баке
Нажать на пружинные фиксаторы наконечника трубки 4, рисунок 8-2, топливного трубопровода и движением вдоль оси штуцера отсоединить трубку от штуцера МЭБН 1.
Поднять автомобиль на подъемнике на высоту, удобную для выполнения работ.
Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3 трубопроводов (головка сменная 10, удлинитель, вороток).
Нажать на пружинный фиксатор соединителя трубки 2, рисунок 8-7, и движением вдоль оси штуцера отсоединить трубку от топливного трубопровода на кузове автомобиля.
Вывести трубку из фиксирующего отверстия на топливном баке и снять с автомобиля.
Установка
Установку трубок топливного трубопровода на автомобиль выполнять в порядке обратном снятию.
Внимание. Наконечники трубок топливного трубопровода имеют зеленый или белый цвета фиксаторов.
При установке трубок топливного трубопровода наконечники трубок присоединять к штуцерам до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубок.
Присоединить колодку 1, рисунок 8-2, жгута проводов заднего к МЭБН 2.
Установить крышку 1, рисунок 8-1, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
