Снятие
Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т). Откинуть вперед подушку заднего сиденья.
Снять крышку 1, рисунок 8-1, люка бензонасоса.
Отсоединить колодку 1, рисунок 8-2, от МЭБН 2.
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP). Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Приподнять автомобиль и слить максимально возможное количество топлива из топливного бака. При откачке топлива принять меры по исключению утечки (насос кистевой, канистра для топлива).
Снять правое заднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Отвернуть два винта 1, рисунок 8-3, самонарезающих крепления наливной горловины
2 топливного бака к кузову (отвертка с насадкой Torx Т20).

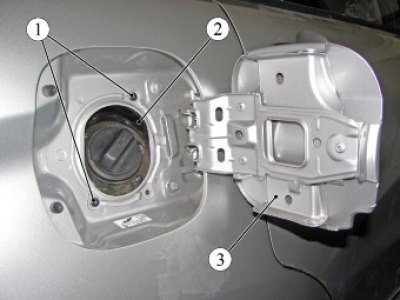

Рисунок 8-3 - Крепление наливной горловины топливного бака: 1 - винт самонарезающий; 2 - наливная горловина топливного бака; 3 - люк наливной горловины топливного бака
Отвернуть гайку 1, рисунок 8-4, и снять клемму провода 2 "массы" со шпильки крепления на кузове под аркой заднего правого колеса (головка сменная 10, удлинитель, вороток).

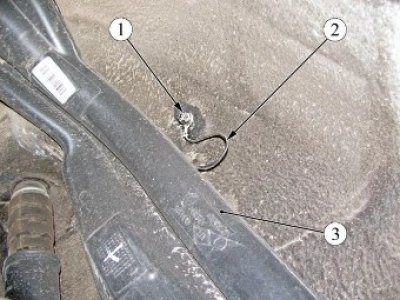

Рисунок 8-4 - Крепление провода "массы" наливной трубы топливного бака: 1 - гайка; 2 - наливная труба топливного бака; 3 - провод "массы"
Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3 трубопроводов (головка сменная 10, удлинитель, вороток).

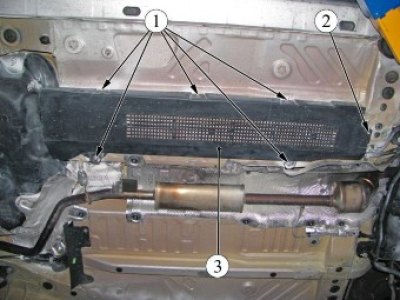

Рисунок 8-5 - Крепление защитного экрана трубопроводов: 1 - гайка; 2 - болт; 3 - защитный экран трубопроводов
Снять держатели 1, рисунок 8-6, теплозащитного экрана (отвертка плоская, отвертка крестообразная, плоскогубцы).

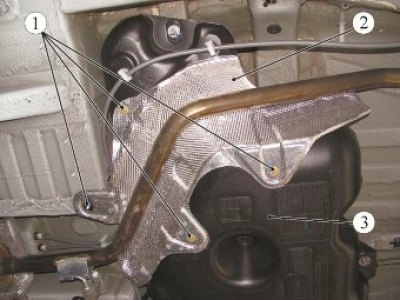

Рисунок 8-6 - Крепление теплозащитного экрана топливного бака: 1 - держатель; 2 - теплозащитный экран топливного бака; 3 - топливный бак
Снять теплозащитный экран 2 топливного бака.
Отсоединить систему выпуска отработавших газов от выпускного коллектора и кузова автомобиля в соответствии с требованиями раздела 9 настоящей ТИ.
Сместить переднюю часть системы выпуска отработавших газов влево и закрепить на левом рычаге передней подвески (крючок технологический).
Нажать на пружинные фиксаторы соединителей трубок 1 и 2, рисунок 8-7, и движением вдоль оси штуцеров отсоединить трубки от топливного бака 3.

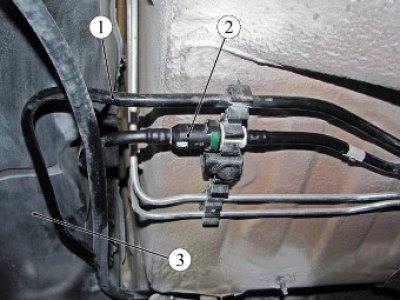

Рисунок 8-7 - Отсоединение трубок от топливного бака: 1 - трубка паропровода от топливного бака к адсорберу; 2 - трубка топливная; 3 - топливный бак
Отсоединить тросы 1, рисунок 8-8, стояночного тормоза от держателей на кузове и топливном баке.

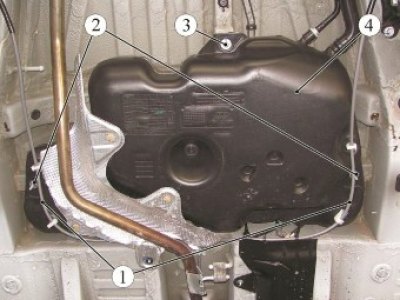

Рисунок 8-8 - Снятие топливного бака: 1 - трос стояночного тормоза; 2 - гайка крепления топливного бака; 3 - болт крепления топливного бака; 4 - топливный бак
Отвернуть две гайки 2 и два болта 3 крепления топливного бака (головка сменная 13, удлинитель, вороток).
Снять топливный бак 4. Операцию выполнять с помощником.
Установка
Установить топливный бак 4, рисунок 8-8. Операцию выполнять с помощником.
Установить гайки 2 и болты 3 крепления топливного бака. Моменты затяжки:
- гайка крепления топливного бака 18...24 Н·м (1,8...2,4 кгс·м);
- болт крепления топливного бака 18...24 Н·м (1,8...2,4 кгс·м) (головка сменная 13, удлинитель, вороток, ключ моментный).
Присоединить трубки 1 и 2, рисунок 8-7, к трубкам топливного бака 3 движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубок.
Закрепить тросы 2, рисунок 8-8, стояночного тормоза в держателях на кузове и топливном баке.
Установить теплозащитный экран 2, рисунок 8-6, топливного бака и закрепить держателями 1 теплозащитного экрана. Вышедшие из строя держатели заменить новыми (отвертка крестообразная).
Установить систему выпуска отработавших газов в соответствии с требованиями раздела 9 настоящей ТИ.
Установить защитный экран 3, рисунок 8-5, трубопроводов и закрепить гайками 1 и болтом 2.
Моменты затяжки:
- болт крепления защитного экрана трубопроводов 7...9 Н·м (0,7...0,9 кгс·м);
- гайка крепления защитного экрана трубопроводов 7...9 Н·м (0,7...0,9 кгс·м); (головка сменная 10, удлинитель, ключ моментный).
Закрепить винтами 1, рисунок 8-3, самонарезающими наливную горловину 2 топливного бака к кузову (отвертка с насадкой Torx Т20).
Присоединить провод 2, рисунок 8-4, "массы" к шпильке на кузове под аркой правого заднего колеса. Момент затяжки гайки 1 крепления провода "массы" к кузову 7...9 Н·м (0,7...0,9 кгс·м); (головка сменная 10, удлинитель, вороток, ключ моментный).
Установить правое заднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Присоединить колодку 1, рисунок 8-2, жгута проводов заднего к МЭБН 2.
Установить крышку 1, рисунок 8-1, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
