Примечание. Каталожные номера деталей переднего омывателя см. здесь, и заднего омывателя см. здесь. Обратите внимание, что насос (моторчик) стеклоомывателя отличается в зависимости от наличия заднего стеклоомывателя, т.е. может иметь один, или два штуцера.

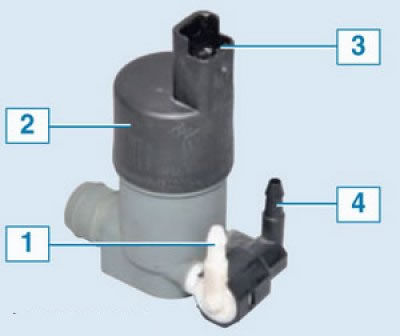

Насос омывателя с двумя штуцерами: 1 – штуцер подачи жидкости на стекло двери багажного отделения; 2 – электродвигатель; 3 – электрический разъем; 4 – штуцер подачи жидкости на ветровое стекло
Работу проводим при выходе из строя насоса и повреждении (негерметичности) бачка омывателя. Отсоединяем клемму провода от «минусового» вывода аккумулятора.

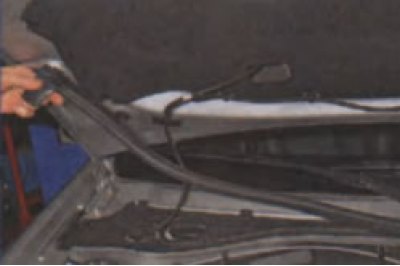

Снимаем уплотнитель с перегородки щитка передка.
Поддев отверткой штифт пистона, вынимаем пистон крепления правой облицовки ветрового окна
Вынимаем шланг из держателя на облицовке ветрового окна.

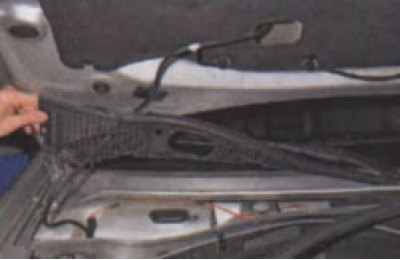

Снимаем правую облицовку ветрового окна.

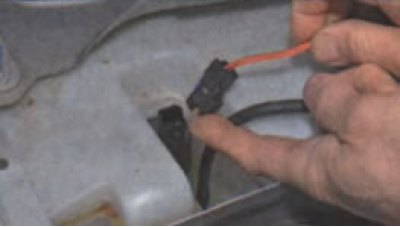

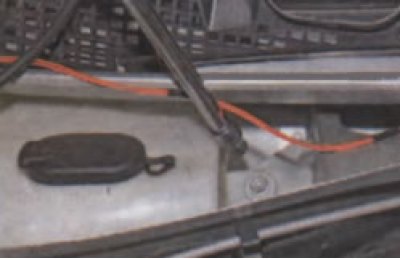

Отжав фиксатор колодки проводов, отсоединяем колодку от насоса омывателя.
Головкой «на 10» отворачиваем болт крепления бачка омывателя.
Вынимаем уплотнитель шланга из выемки в перегородке щитка передка.

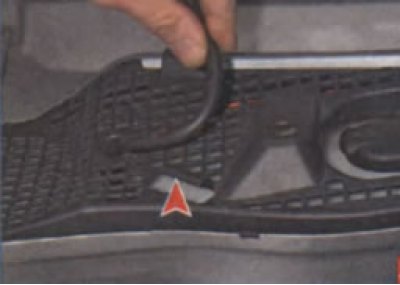

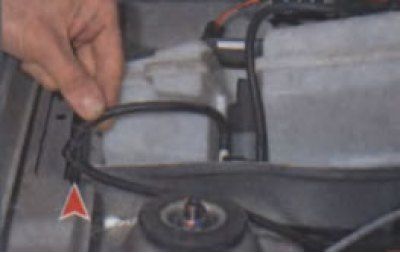

Повернув бачок, выводим шланг из выемки перегородки щитка передка (стрелкой показана выемка).
Выводим бачок из водоотводящего короба...

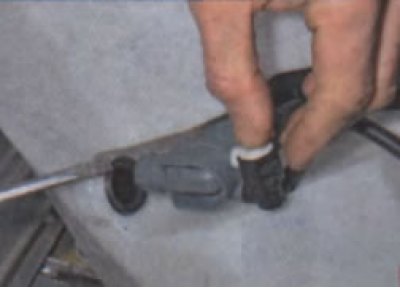

...и, поддев насос отверткой, вынимаем его из бачка.

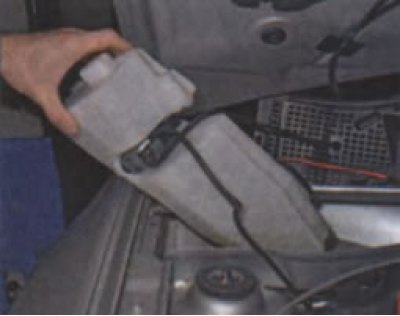

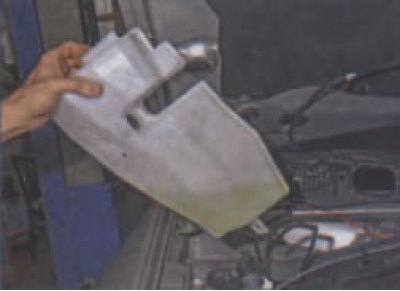

Снимаем бачок омывателя.

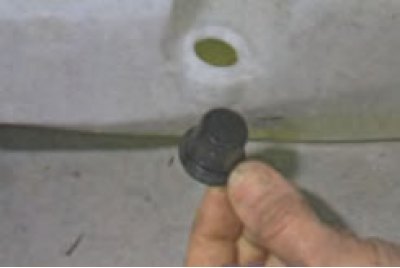

Вынимаем уплотнительную втулку насоса из бачка.
В нижней части уплотнительной втулки выполнен сетчатый фильтр. Если втулка порвана, потрескалась или потеряла эластичность, заменяем ее новой.

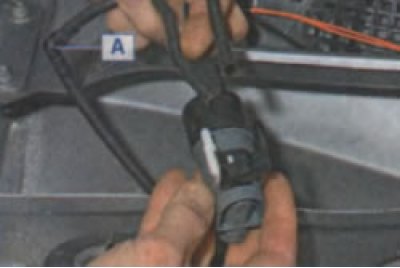

Снимаем со штуцеров насоса шланги подвода жидкости к форсункам омывателя и снимаем насос.
Устанавливаем насос и бачок омывателя в обратной последовательности. Подсоединяем шланги к штуцерам насоса: к штуцеру белого цвета - шланг подвода жидкости к форсунке на двери багажного отделения (с Г-образным штуцером, см. позицию А на предыдущем фото); к штуцеру черного цвета - шланг подвода жидкости к форсункам на капоте.
