Примечание. Каталожные номера деталей заднего стеклоочистителя см. здесь.
Задний стеклоочиститель установлен на левой двери багажного отделения, под обшивкой. Очиститель состоит из мотор-редуктора, рычага и щётки. Электродвигатель очистителя – двухщеточный с возбуждением от постоянных магнитов.
Работу проводим при замене моторчика стеклоочистителя двери багажного отделения, а также при снятии наружной ручки и привода замков левой двери багажного отделения.
Очиститель стекла двери багажного отделения закреплен на внутренней панели левой двери тремя специальными одноразовыми заклепками, которые имеют свой каталожный номер.

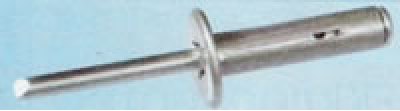

Заклёпка моторчика заднего стеклоочистителя
В случае, если установка мотора после снятия планируется оригинальным способом (т.е. на заклёпках), то необходимо иметь как сами заклёпки, так и специальный инструмент для их установки. Поскольку у большинства автовладельцев данный инструмент отсутствует, а покупка его затратна, в данном разделе предложены два простых способа крепления стеклоочиистителя, не требующих специнструмента.
Отсоединяем клемму провода от «минусового» вывода аккумулятора.
Снимаем обшивку двери багажника (см. здесь).

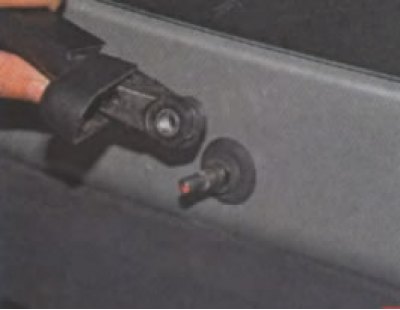

Поднимаем защитный колпак, закрывающий гайку крепления рычага очистителя.

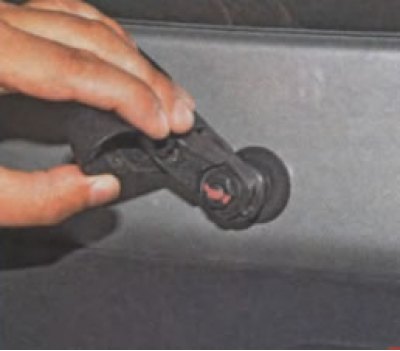

Накидным ключом «на 13» отворачиваем гайку крепления рычага...
...и снимаем рычаг со щеткой. Если рычаг не удается снять с валика очистителя, заворачиваем гайку, обратной стороной, на 3-4 оборота...
...и спрессовываем рычаг раздвижными пассатижами.
Отверткой нажимаем на фиксатор колодки проводов...
...и отсоединяем колодку от разъема мотор-редуктора.

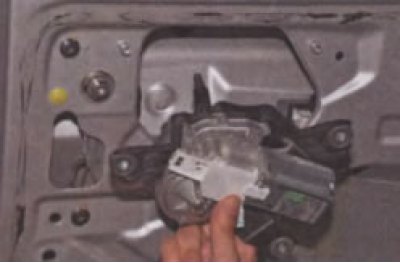

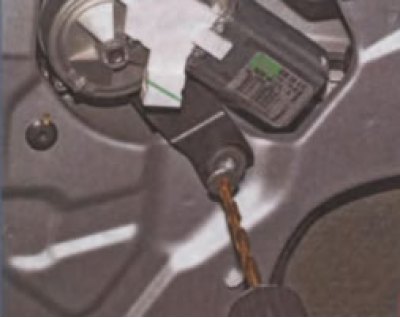

Дрелью со сверлом диаметром 8 мм, высверливаем заклепки крепления очистителя и снимаем очиститель.
Перед установкой нового очистителя переставляем на него резиновые подушки со старого очистителя.
Для этого...
...вынимаем из подушки распорную втулку 1, а затем вынимаем подушку 2 из кронштейна очистителя.
Аналогично вынимаем другие две подушки. Вставляем подушки в кронштейн нового очистителя и вставляем в них распорные втулки.
При установке закрепить очиститель можно с помощью саморезов, или изготовив специальные шпильки. При креплении саморезами...

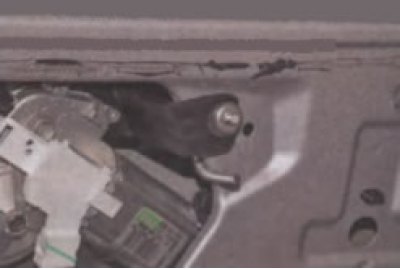

...устанавливаем очиститель на оставшиеся части заклепок...

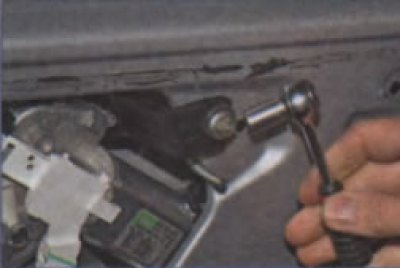

...и заворачиваем подходящие саморезы с шайбами в отверстия заклепок. Если заклепки выпали или проворачиваются в панели двери, закрепляем очиститель шпильками. Для этого...
...выбиваем остатки заклепок из панели двери.
Берем три шпильки длиной около 100 мм с резьбой М6 (можно купить в любом строительном магазине или в автозапчастях).
Загибаем шпильки, как показано на фото, и наворачиваем на загнутый конец гайку на расстоянии 25 мм от конца шпильки.
(Подробнее смотрите на странице: LadaMan.ru)
Надеваем шайбу на конец шпильки с гайкой.
Заводим загнутый конец шпильки с гайкой за внутреннюю панель двери...
...вставляем загнутый конец шпильки в отверстие, в котором ранее была установлена заклепка, и в подушку очистителя.

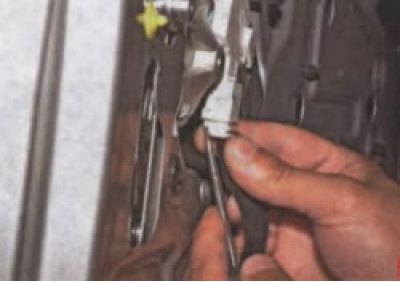

Надев шайбу, заворачиваем и затягиваем гайку с резьбой М6 (лучше использовать самоконтрящуюся гайку) крепления очистителя.
Аналогично устанавливаем оставшиеся две шпильки крепления очистителя. Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем, после чего выключаем и дожидаемся остановки вала мотор редуктора. В этом положении устанавливаем рычаг щетки так, чтобы щетка была расположена горизонтально и направлена к левой стороне автомобиля.
