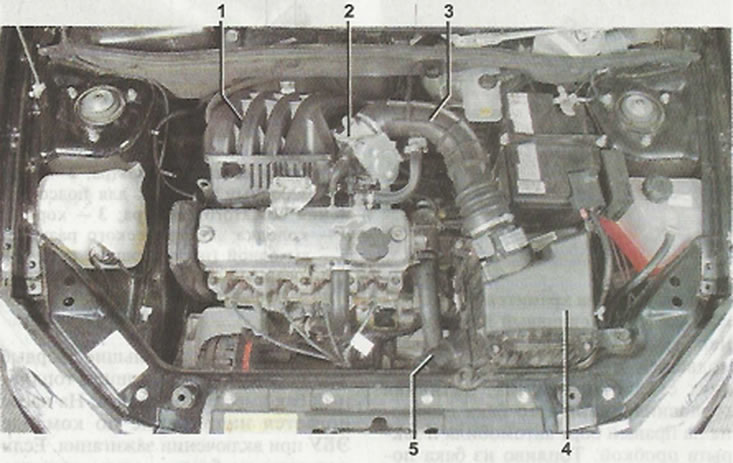

Расположение элементов системы питания двигателя в моторном отсеке: 1 - ресивер впускного трубопровода; 2 - дроссельный узел с электроприводом дроссельной заслонки; 3 - шланг подвода воздуха к дроссельной заслонке; 4 - воздушный фильтр; 5 - воздуховод.
Система питания состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, впускного трубопровода. а также системы улавливания паров бензина.
Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.
Дроссельная заслонка с электроприводом регулирует количество воздуха, поступающего в цилиндры двигателя. Заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце ресивера впускного трубопровода четырьмя болтами (подробнее см. «Система управления двигателем»). На ресивере имеются патрубки для соединения с адсорбером и системой вентиляции картера двигателя.

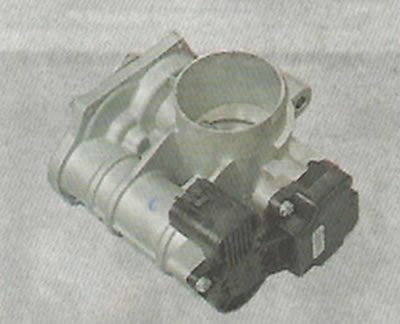

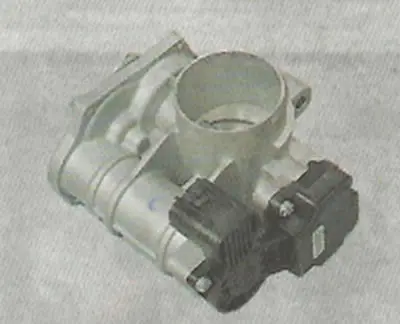

Корпус с дроссельной заслонкой с установленными на него датчиком положения и электроприводом заслонки, образуют дроссельный узел.
Запас топлива хранится в баке емкостью 50 л. Топливный бак выполнен из специальной пластмассы и подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.
Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушкой заднего сиденья выполнен люк с крышкой.
На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. На насос подается напряжение по команде ЭБУ при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2-3 с ЭБУ выключит топливный насос.

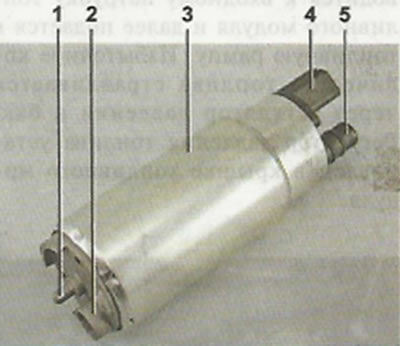

Топливный насос: 1 - выступ для крепления сетчатого фильтра: 2 - топливозаборный патрубок для подсоединения сетчатого фильтра; 3 - корпус; 4 - колодка электрического разъема; 5 - выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой.
Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый — электробензонасос).

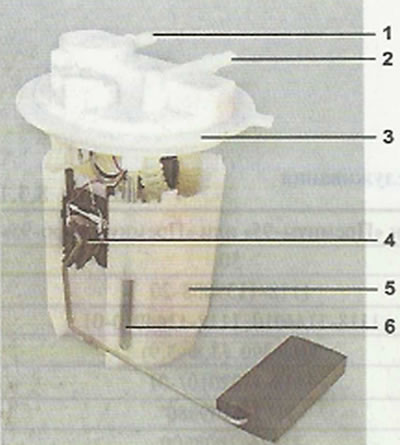

Топливный модуль двигателя: 1 - входной патрубок (для подвода топлива к регулятору давления); 2 - выходной (нагнетающий) патрубок; 3 - крышка модуля; 4 - датчик указателя уровня топлива; 5 - заборная камера; 6 - направляющая крышки модуля.
Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подастся в топливную рампу. Избыточное количество топлива стравливается через регулятор давления в бак. Регулятор давления топлива установлен в крышке топливного модуля.

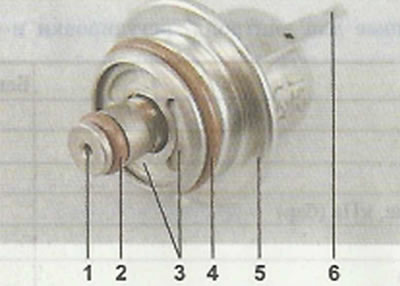

Регулятор давления топлива двигателя: 1 - отверстие для сброса избыточного топлива; 2, 4 - уплотнительные кольца; 3 - отверстия для подвода топлива в регулятор; 5 - корпус; 6 - вывод для соединения регулятора с «массой».
Регулятор давления топлива — перепускной клапан, который поддерживает в системе (топливопровод) рабочее давление 378-390 кПа, необходимое для правильной работы системы впрыска.

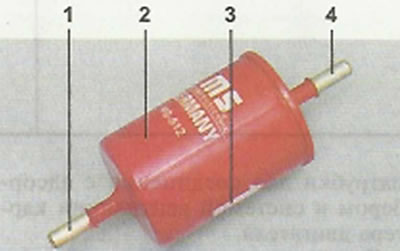

Топливный фильтр: 1 - входной патрубок; 2 - корпус; 3 - стрелка направления потока топлива (нарисована краской на корпусе фильтра): 4 - выходной патрубок.
Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе.
Очищенное топливо поступает по топливопроводу в топливную рампу.

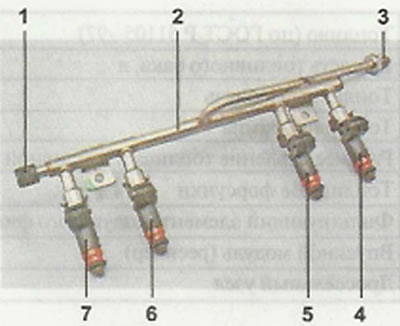

Топливная рампа в сборе с форсунками: 1 - диагностический штуцер; 2 - топливная рампа; 3 - штуцер для соединения с топливопроводом; 4, 5, 6 и 7 - форсунки.
Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами. Рампа закреплена на впускном трубопроводе болтами.
В соответствии с действующими экологическими требованиями, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из адсорбера, клапана продувки адсорбера, соединительных трубок и шлангов.
Пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер — это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного трубопровода.

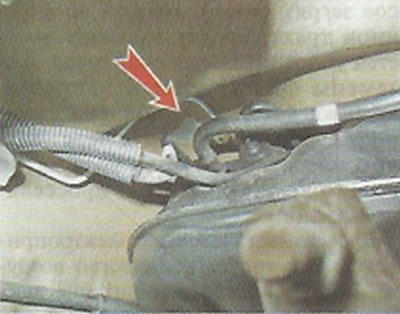

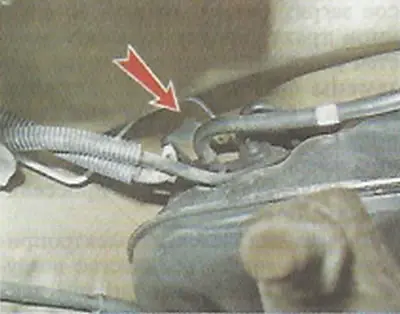

Адсорбер закреплен на топливном баке спереди с левой стороны и закрыт защитным экраном.
Воздух к впускным клапанам цилиндров двигателя подводится через ресивер и впускной трубопровод.
Ресивер двигателя выполнен из специальной пластмассы.

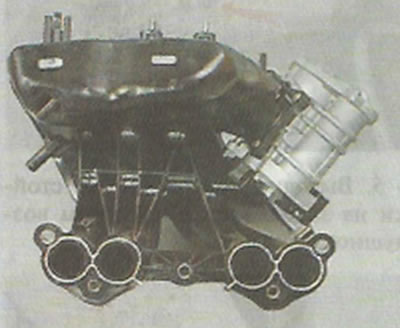

Ресивер
Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании топлива из бака (это исключает возникновение сильного разрежения в бакс).
