Разположението на органите за разпределение на въздушните потоци е показано на рис. 1.8, разположение на органите за управление на отоплението и вентилацията - на рис. 1.9.
На панелите на приборите са разположени следните органи за разпределение на въздушните потоци.
1 - воздуховоды подачи въздух към краката на пътниците на задното сиденье.
2 - бокови сопла подачи въздух към водача и пътника на предното сиденье или на стъклата на предните врати. Направлението на потока на въздуха регулира оборота на решетката (във вертикална посока) и образуването (в хоризонтално положение) за ръчката в средната решетка. Интензивността на потока на въздуха регулира движението в хоризонтална посока ръчки под соплото. В левия сопла в лявото крайно положение ручки поток въздух прекрит, в правия - поток максимален. Алгоритъм за управление на интензивността на потока от правия сопла симметричен.
3 - сопла обдува стекол предните двери.
4 - сопла обдува ветрового стекла.
5 - горното сопло подачи въздух в салона.
6 - централни сопла подачи въздух в салон. Насочването на въздушните потоци от централния сопел се регулира така, както от бокови сопел 2. Интензивността на въздушните потоци регулира преместването във вертикална посока на ръчките между сопламите. В крайно долното положение ръчки поток въздух прекрит, в върхен - въздух се подава през сопло 5. В промежуточно положение ръчки въздух се подава и през горно, и през централни сопла;
7 - ръчка на регулатора на централните сопел.
Вентилация на салона
За вентилация на салона установете регулаторите на блока за управление на вентилацията и отоплението в следните положения.
1. Завъртете по часовата стрелка до упора на ръчката на регулатора 1 (см. рис. 1.9) температурата на подавания въздух.

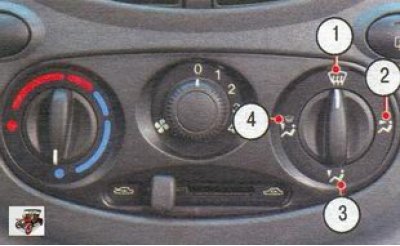

2. Установете срещу пиктограми 2 (см. снимка) ръчка на регулатора 3 (см. рис. 1.9) разпределение на въздушните потоци.
3. Откройте сопла 2 и 6 (см. рис. 1.8), завъртете ръчката между централните соплами надолу, ръчката под левия боков соплом направо, а под десния боков соплом влево.
Рис. 1.9. Ручки за управление на отоплението и вентилацията на салона: 1 - регулатор на температурата на подавания въздух; 2 - превключвател на режимите на вентилатора на отопителя; 3 - регулатор на разпределението на въздушните потоци; 4 - регулатор за подаване на външен въздух
4. Установете необходимата скорост на подаване на въздушен превключвател 2 (см. рис. 1.9) режими на работа на електровентилятора на отопителя.
5. При запотеване на ветрового стекла установете ръчката на регулатора 3 срещу пиктограмми 1 (см. снимка).
Предовръщане на запотеването на стекол
При висока влажност на въздуха (во време на интензивния дъжд) стеклата на автомобила Лада Калина могат да запотеват. За предотвращение запотевания ветрового стекла и стекол предните двери изпълнете следното.
1. Повернете срещу часовата стрелка до упора на ръчката на регулатора 1 (см. рис. 1.9).
2. Установете ръчката на регулатора 3 срещу пиктограми 1.
3. Преведете в положение «2» превключвател 2 режима на работа на електровентилятора на отопителя.
Очистка на стекол от снега и лда
За бързо почистване на ветровото стъкло и стеколите на предните врати от снега и лда изпълнете следното.
1. Повернете срещу часовата стрелка до упора на ръчката на регулатора 1 (см. рис. 1.9).
2. Установете ръчката на регулатора 3 срещу пиктограми 1.
3. Установете на максимална скорост превключвател 2 режима на работа на електровентилятора на отопителя.
Быстрый прогрев салона
За бързо загряване на въздуха в салона изпълнете следното.
1. Повернете срещу часовата стрелка до упора на ръчката на регулатора 1 (см. рис. 1.9).
2. Установете ръчката на регулатора 3 срещу пиктограми 2.
3. Превключвател 2 режима на работа на електровентилятора на отопителя преведете в положение «3».
4. Откройте боковые 2 и централни 6 сопла (см. рис. 1.8).
5. Ръкохватка на регулатора 4 установете в крайно право положение - външният въздух в салона не протича (режим на рециркулация).
Осигуряване на комфортна температура на въздуха в салона
Ако стеклата в салона на автомобила Лада Калина се очистиха, температурата не достигна желаемой, изпълнете следното.
1. Установете необходимата температура с помощта на регулатора 1 (см. рис. 1.9).
2. Ръкохватката на регулатора 3 установете срещу пиктограми 3.
3. Изберете необходимата интензивност на подаване на топъл въздух в салона с помощта на превключвателя 2 режима на работа на вентилатора на отопителя.

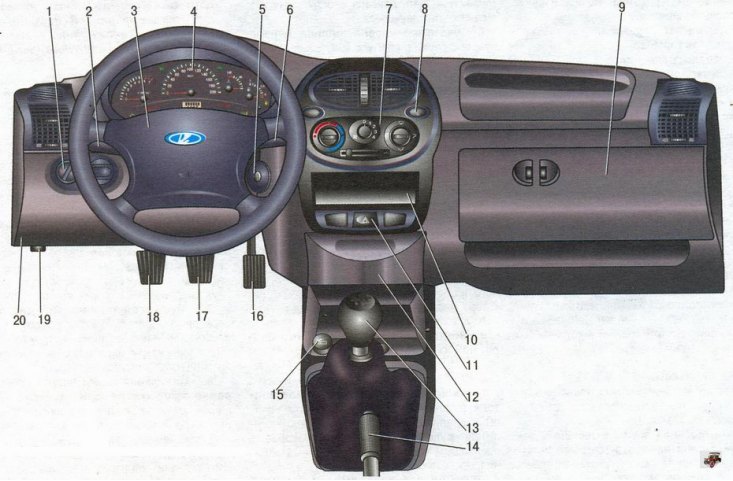

Рис. 1.6. Панел прибори и органи за управление Лада Калина ВАЗ 1118

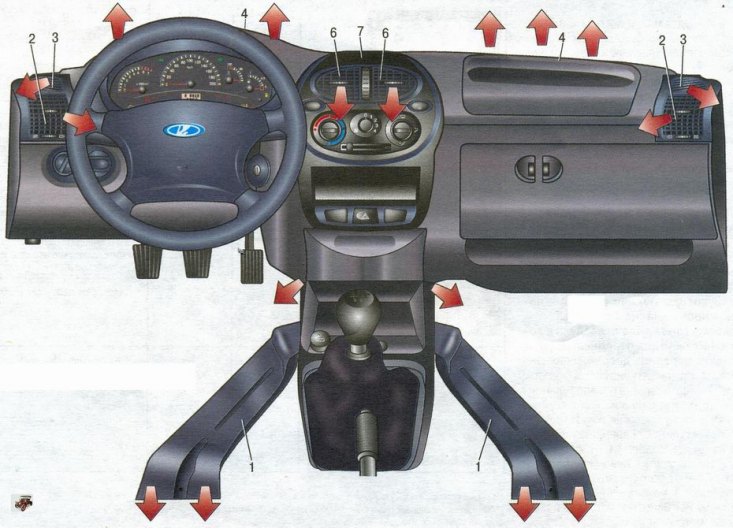

Рис. 1.8. Органы разпределения потоков въздух Лада Калина ВАЗ 1118
