При заміні плавких запобіжників та реле необхідно використовувати лише запобіжники та реле, типи яких рекомендовані для даного автомобіля та лише тих виробників, які мають схвалення ПАТ "АВТОВАЗ" та мають маркування відповідно до таблиць 1–4.
Увага!
- Не допускається застосування запобіжників та реле, що відрізняються за номіналом сили струму від рекомендованих у таблицях 1–4. Це може призвести до відмов у роботі електрообладнання автомобіля, коротких замикань та займання автомобіля.
- Несправний запобіжник або реле визначається за електричними ланцюгами, що вийшли з ладу, що захищаються відповідно до таблиць 1–4.

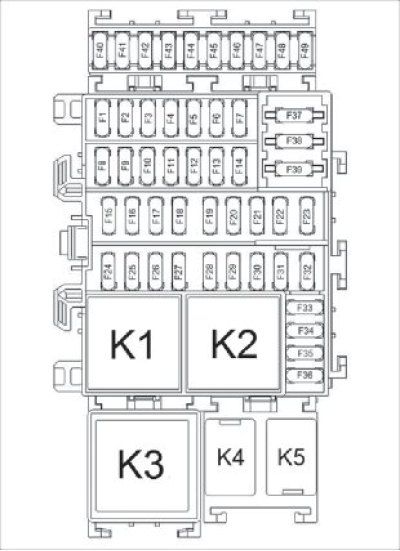

Мал. 8.27. блок запобіжників та реле салону
Електричні ланцюги, що захищаються плавкими запобіжниками, розташованими в блоці запобіжників та реле салону (Рис. 8.27)
Таблиця 1
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| F1 | 30А | Електросклопідйомники передніх дверей |
| F2* | 10А | Далеке світло (фара ліва) |
| F3* | 10А | Далеке світло (фара права) |
| F4* | 10А | Ближнє світло (ліворуч фара) |
| F5* | 10А | Ближнє світло (фара права) |
| F6* | 5А | Габаритні вогні (фари ліва та права) |
F7* | 5А | Габаритні вогні (задні ліхтарі лівий та правий) |
| Ліхтарі освітлення номерного знаку | ||
| Підсвічування перемикача коректора світла фар | ||
| Підсвічування вимикача центрального блокування замків дверей | ||
| Підсвічування вимикача аварійної сигналізації | ||
| Підсвічування панелі керування кондиціонером * | ||
| Підсвічування вимикача системи безпечного паркування | ||
| Підсвічування перемикача електросклопідйомників у двері водія | ||
| Підсвічування перемикача електросклопідйомників у дверях/дверях пасажирів | ||
| Підсвічування прикурювача | ||
| Підсвічування блоку освітлення салону | ||
| Підсвічування аудіосистеми/ мультимедійної системи | ||
F8 | 30А | Електросклопідйомники задніх дверей |
| Управління реле блокування задніх електросклопідйомників |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| F9* | 7,5А | Задній протитуманний вогонь |
| F10 | - | Резерв |
| F11 | 20А | Центральний блок кузовної електроніки (моторедуктори замків бічних дверей, моторедуктор замку багажника) |
F12 | 5А | Антена іммобілізатора |
| Контролер системи курсової стійкості | ||
| Датчик кута повороту кермового колеса | ||
| Вимикач сигналу гальмування | ||
F13 | 10А | Блок освітлення салону |
| Плафон освітлення багажника | ||
| Плафон освітлення речової скриньки | ||
| Контролер САУКУ** | ||
| Панель керування кліматичною установкою** | ||
| F14 ** | 5А | Датчик дощу |
F15 | 15А | Омивач вітрового та заднього скла |
| Центральний блок кузовної електроніки (очисник заднього скла) | ||
F16 | 15А | Автомобільний термінал системи "ЕРА-ГЛОНАСС" |
| Обігрівачі передніх сидінь | ||
| Аудіосистема/мультимедійна система | ||
| F17 * | 7,5А | Денні ходові вогні |
F18 | 7,5А | Лампи сигналів гальмування у задніх ліхтарях |
| Додатковий сигнал гальмування |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
F19 | 5А | Контролер системи керування двигуном |
| Центральний блок кузовної електроніки | ||
| Додатковий блок кузовної електроніки** | ||
| Комбінація приладів | ||
| Управління реле стартера | ||
| Управління реле паливного насосу | ||
| Селектор вибору режимів автоматизованої трансмісії | ||
| F20 | 5А | Блок керування системою надувних подушок безпеки |
F21 | 7,5А | Лампи світла заднього ходу |
| Контролер управління автоматизованою трансмісією | ||
| F22 | 5А | Електронасос гідропідсилювача рульового керування |
F23 | 5А | Блок управління системою безпечного паркування |
| Електрокоректор світла лівої фари | ||
| Електрокоректор світла правої фари | ||
| Перемикач електрокоректора світла фар | ||
| Управління реле обігріву вітрового скла | ||
| Управління реле обігріву вітрового скла | ||
| Управління реле обігріву заднього скла та зовнішніх дзеркал | ||
| F24 | 15А | Центральний блок кузовної електроніки (живлення запобіжників салону F12, F13, F36 із затримкою після вимкнення запалювання) |
F25 | 5А | Автомобільний термінал системи "ЕРА-ГЛОНАСС" |
| Додатковий блок кузовної електроніки** |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| F26 | 15А | Центральний блок кузовної електроніки (покажчики повороту) |
| F27* | 20А | Ближнє світло (фари ліва та права) |
F27** | 5А | Сигнал увімкнення ближнього світла фар |
| Сигнал увімкнення далекого світла фар | ||
| Сигнал увімкнення протитуманних фар | ||
| Сигнал увімкнення заднього протитуманного вогню | ||
F28 | 15А | Звуковий сигнал |
| Сигнал увімкнення габаритних вогнів ** | ||
F29* | 25А | Габаритні вогні (фари та задні ліхтарі) |
| Далеке світло (фари ліва та права) | ||
| Задній протитуманний вогонь | ||
| Управління реле звукового сигналу | ||
| F30 | - | Резерв |
| F31 | 5А | Комбінація приладів |
F32 | 7,5А | Центральний блок кузовної електроніки |
| Автомобільний термінал системи "ЕРА-ГЛОНАСС" | ||
| Аудіосистема/обладнання мультимедійне | ||
| Управління реле додаткової розетки в багажнику | ||
| Управління реле електровентилятора обігрівача | ||
| Панель керування кондиціонером* | ||
| F33 | 15А | Прикурювач |
| F34 | 15А | Діагностичний роз'єм |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| F34 | 15А | Аудіосистема/мультимедійна система |
| F35 | 5А | Обігрів зовнішніх дзеркал |
| F36 | 5А | Електропривод зовнішніх дзеркал |
| F37 | 30А | Ланцюг пуску стартера |
| F38* | 30А | Очищувач вітрового скла |
| F38** | 30А | Додатковий блок кузовної електроніки (очисник вітрового скла) |
| F39* | 40А | Електровентилятор обігрівача |
| F40 | - | Резерв |
| F41** | 25А | Додатковий блок кузовної електроніки (денний ходовий вогонь правої фари, передні габаритні вогні, ближнє світло лівої фари, дальнє світло правої фари) |
| F42 | - | Резерв |
| F43** | 15А | Додатковий блок кузовної електроніки (живлення споживачів після запобіжника салону F19) |
| F44 | 15А | Розетка для додаткових споживачів у багажнику |
| F45 | - | Резерв |
| F46** | 25А | Додатковий блок кузовної електроніки (габаритні вогні салону, протитуманні фари, задній протитуманний вогонь) |
| F47** | 25А | Додатковий блок кузовної електроніки (денний ходовий вогонь лівого борту, габаритні задні вогні, ближнє світло правої фари, дальнє світло лівої фари) |
* Запобіжники, які використовуються лише у виконанні "Optima" (без датчика дощу).
** Запобіжники, що використовуються лише у виконанні "Top" та "Luxe" (з датчиком дощу).
Реле, розташовані в блоці запобіжників та реле салону (Рис. 8.27)
Таблиця 2
| № реле | Максимальний постійний струм, А | Призначення реле |
| К1 | 40А | Реле електровентилятора обігрівача |
| К2 | 40А | Реле обігріву заднього скла та зовнішніх дзеркал |
| КЗ | 40А | Реле блокування задніх електросклопідйомників |
| К4 | - | Резерв |
| К5 | 20А | Реле розетки для додаткових споживачів у багажнику |
Електричні ланцюги, що захищаються плавкими запобіжниками, розташованими в блоці запобіжників та реле моторного відсіку (Рис. 8.28)
Таблиця 3
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| F1* | 10А | Протитуманні фари |
| F2 | 7,5А | Центральний блок кузовної електроніки |
F3 | 25А | Обігрівач заднього скла |
| Обігрівачі зовнішніх дзеркал | ||
| F4 | 25А | Контролер системи курсової стійкості |
| F5 | 70А | Споживачі бортової електромережі салону |
| F6 | 70А | Споживачі бортової електромережі салону |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| F7 | 50А | Контролер системи курсової стійкості |
| F8 | 40А | Обігрівач вітрового скла 1 |
| F8 (без обігріву вітрового скла) | 30А | Розетка для додаткових споживачів у багажнику |
| F9 | 40А | Обігрівач вітрового скла 2 |
| F9 (без обігріву вітрового скла) | - | Резерв |
| F10 | 30А | Розетка для додаткових споживачів у багажнику |
| F11 | - | Резерв |
| F12 ** | 30А | Ланцюг пуску стартера |
| F13 | - | Резерв |
| F14** | 25А | Електронна система керування двигуном |
| F14 *** | 30А | Електронна система керування двигуном |
| F15 | 15А | Муфта компресора кондиціонера |
| F15 ** (без кондиціонера) | 30А | Електровентилятор охолодження радіатора |
| F16 | 50А | Електровентилятор охолодження радіатора |
| F17 | 70А | Контролер автоматизованої трансмісії (АМТ) |
| F18 | 80А | Електронасос гідропідсилювача рульового керування |
| D1 (встановлений на місці F19) | - | Діод системи кондиціювання |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
| D2 (встановлений на місці F20) | - | Діод системи охолодження двигуна |
| F21 | - | Резерв |
| F22 | - | Резерв |
F23** | 15А | Управління реле електровентилятора охолодження радіатора |
| Управління реле кондиціонера | ||
| Датчик кисню 1 | ||
| Датчик кисню 2 | ||
| Клапан продування адсорбера | ||
| Датчик фаз | ||
F23 *** | 7,5А | Датчик кисню 1 |
| Датчик кисню 2 | ||
| Клапан керування довжиною впускної труби (тільки для 21129) | ||
| Клапан продування адсорбера | ||
| Датчик фаз | ||
| Клапан фазера (тільки для 21179) | ||
F24 *** | 15А | Контролер системи керування двигуном |
| Блок керування електровентилятора радіатора | ||
| Котушка запалювання 1 циліндра | ||
| Котушка запалювання 2 циліндри |
| № запобіжника | Максимальний постійний струм, А | Електричні ланцюги, що захищаються |
F24 *** | 15А | Котушка запалювання 3 циліндри |
| Котушка запалювання 4 циліндри | ||
| Форсунка 1 циліндра | ||
| Форсунка 2 циліндри | ||
| Форсунка 3 циліндри | ||
| Форсунка 4 циліндри | ||
| Модуль електробензонасоса з датчиком рівня палива | ||
| F25 *** | 15А | Паливний насос |
* Запобіжники, які використовуються лише у виконанні "Optima" (без датчика дощу).
** Запобіжники, що використовуються лише у виконанні з двигуном H4Mk.
*** Запобіжники, що використовуються тільки у виконанні з двигунами 21129 та 21179.
Реле, розташовані в блоці запобіжників та реле моторного відсіку (Рис. 8.28)
Таблиця 4
| № реле | Максимальний постійний струм, А | Призначення реле |
| К1 | 20А | Реле тривожного звукового сигналу |
| К2 | - | Резерв |
| К3** | 40А | Реле стартера |
| К3* | 20А | Реле стартера |
| К4 | 40А | Головне реле ЕСУД |
| К5 | 20А | Реле муфти компресора кондиціонера |
| К5* (без кондиціонера) | 20А | Реле електровентилятора охолодження радіатора |
| К6* | 20А | Реле паливного насоса та котушок запалювання |
| К6** | 20А | Реле паливного насосу |
| К7 | 40А | Реле обігріву вітрового скла |
| К7** (без кондиціонера) | 40А | Реле електровентилятора охолодження радіатора |
| К8 | 40А | Реле обігріву вітрового скла |
| К9 | 20А | Реле звукового сигналу |
* Реле, що використовуються тільки у виконанні з двигуном H4Mk.
** Реле, що використовуються тільки у виконанні з двигунами 21129 та 21179.

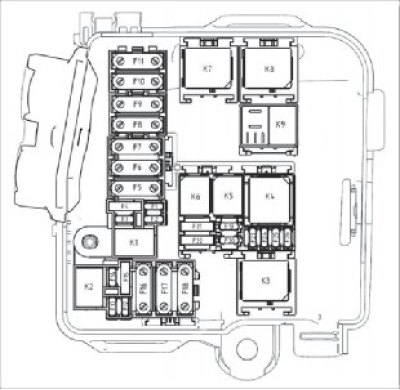

Мал. 8.28. блок запобіжників та реле моторного відсіку
Для доступу до запобіжників та реле від'єднайте кришку 1 (Мал. 8.29) за допомогою виїмки.

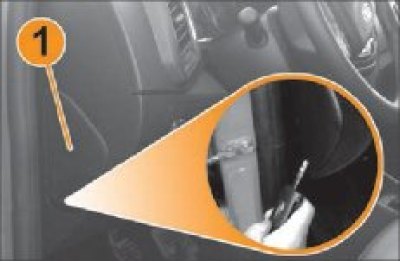

Мал. 8.29 домонтаж кришки блоку запобіжників та реле салону
Вийміть запобіжник за допомогою пінцета, розташованого на тильній стороні кришки блоку (Мал. 8.30).

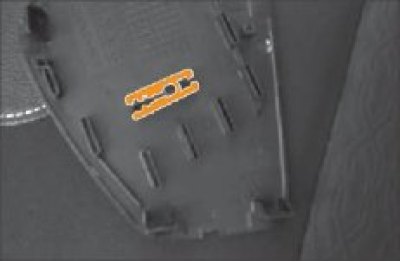

Мал. 8.30 Пінцет для вилучення запобіжників із блоку
Щоб витягти запобіжник із пінцету, посуньте його убік.
