Зняття
Зняти панель приладів (див. тут).
Злити охолоджувальну рідину (див. тут).
У автомобілів, обладнаних кліматичною установкою, слід виконати вивантаження холодоагенту з системи кондиціювання відповідно до інструкції з експлуатації на сервісне обладнання.
Відвернути два болта 1, малюнок 13-1, нижнього кріплення підсилювача 2 поперечини панелі приладів до основи кузова (головка змінна 13, комір).

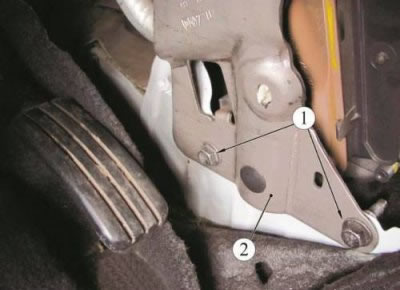

Рисунок 13-1 - Нижнє кріплення підсилювача поперечки панелі приладів: 1 - болт кріплення підсилювача поперечки панелі приладів; 2 - підсилювач поперечки панелі приладів
Відвернути дві гайки 1, малюнок 13-2, верхнього кріплення підсилювача 2 поперечки панелі приладів. Від'єднати колодку 3 джгута проводів і зняти підсилювач 2 (змінна головка 13, комір).

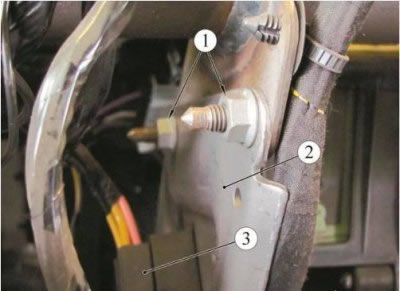

Малюнок 13-2 - Верхнє кріплення підсилювача поперечки панелі приладів: 1 - гайка кріплення підсилювача поперечки панелі приладів; 2 - підсилювач поперечки панелі приладів; 3 - колодка джгута проводів
Стиснути і зрушити два хомути 4, малюнок 13-3 (знімач хомутів типу 10614 "Stahlwille").
Зняти шланги 2, що підводить і відводить 1 обігрівача з патрубків 3 радіатора обігрівача.

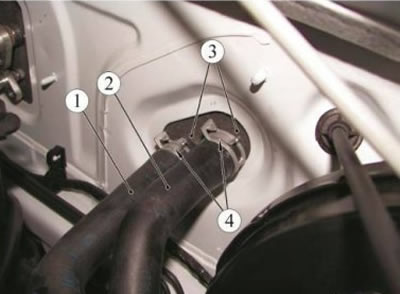

Малюнок 13-3 - Кріплення шлангів системи опалення: 1 - шланг відвідника, що відводить; 2 - шланг підвідний обігрівача; 3 - патрубки радіатора обігрівача; 4 - хомут
Відвернути два гвинти 2, малюнок 13-4, кріплення повітророзподільного блоку 1 до поперечки 3 (головка змінна Torx Т20, комір).

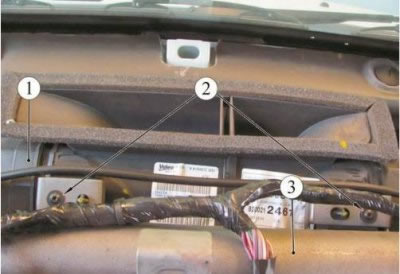

Малюнок 13-4 - Кріплення повітророзподільного блоку до поперечки панелі приладів: 1 - повітророзподільний блок; 2 - гвинт кріплення блоку до поперечки; 3 - поперечка панелі приладів
Відвернути гвинт 4, малюнок 13-5, кріплення лівого переднього повітроводу і зняти повітропровід, аналогічно зняти правий повітропровід (головка змінна Torx Т20, подовжувач, комір).
Відвернути по два гвинти 2 кріплення поперечки 1 панелі приладів праворуч і ліворуч, відвести поперечку (головка змінна 13, вороток).

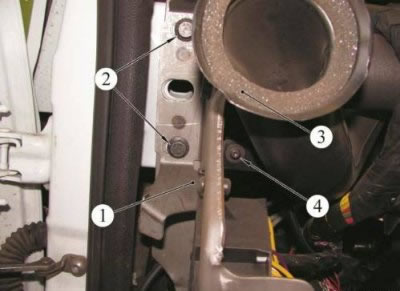

Малюнок 13-5- Кріплення поперечки панелі приладів та лівого переднього повітроводу: 1 - поперечка панелі приладів; 2 - гвинт кріплення поперечки; 3 - передній повітропровід; 4 - гвинт кріплення повітроводу
Для автомобілів, обладнаних системою кондиціонування: з моторного відсіку відвернути два болта 1, малюнок 13-6, кріплення трубопроводів до випарника, роз'єднати з'єднання та встановити на трубопроводи та блок випарника технологічні заглушки (головка змінна 10, подовжувач, комір).
Малюнок 13-6 - Кріплення трубопроводів випарника: 1 - болт кріплення штуцерів трубопроводів; 2 - трубопроводи системи кондиціювання
Від'єднати колодки джгута проводів від вентилятора, додаткового резистора.
Зняти блок обігрівача у зборі з блоком керування опаленням, кондиціюванням та вентиляцією.
Встановлення
Установку зробити в порядку зворотного зняття, при цьому:
- для автомобілів, обладнаних системою кондиціювання повітря: витягти заглушки з трубопроводів та блоку випарника, встановити на трубопроводи нові кільця ущільнювачів. На кільця ущільнювачів нанести масло компресорне;
- виконати вакуумування системи кондиціонування та завантажити систему холодоагентом, згідно з інструкцією з експлуатації на сервісне обладнання.
Перевірити працездатність системи опалення, кондиціювання та вентиляції.
Розбирання
Зняти блок керування опаленням, кондиціюванням та вентиляцією, від'єднавши тяги приводу заслінок від блоку обігрівача.
Зняти поролонові ущільнювачі 2, 13-7.
Відкрутити два гвинти 3 і зняти кронштейн патрубків 1 (змінна головка Torx Т20, подовжувач, комір).
Відвернути гвинт 4, і зняти патрубки 7, що підводить і відводить 8 радіатора 6 обігрівача (головка змінна Torx Т20, подовжувач, комір).
Відвернути два гвинти 5, віджати три фіксатори, витягнути радіатор 6 з корпусу обігрівача і злити залишки охолоджуючої рідини (змінна головка Torx Т20, комір).
Малюнок 13-7 - Блок обігрівача: 1 - кронштейн патрубків; 2 - поролонові ущільнювачі; 3 - гвинт кріплення кронштейна патрубків; 4 - гвинт кріплення патрубків; 5 - гвинт кріплення радіатора; 6 – радіатор; 7 - підводний патрубок; 8 - відвідний патрубок
Відвернути шість гвинтів 1, малюнок 13-8, і роз'єднати блок обігрівача на дві частини.

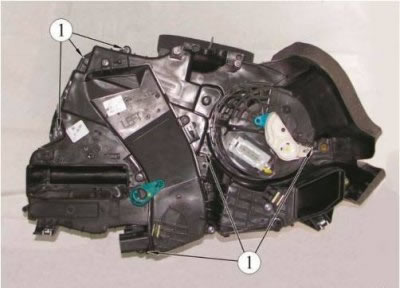

Малюнок 13-8 - Блок обігрівача: 1 - гвинти блоку обігрівача
Витягти випарник 1, малюнок 13-9, з блоку обігрівача.

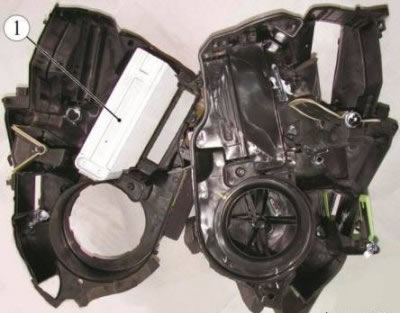

Малюнок 13-9 - Випарник системи кондиціювання: 1 - випарник системи кондиціювання
Складання
Зібрати блок обігрівача у зворотній послідовності, при цьому:
- встановити нові поролонові ущільнювачі;
- встановити на патрубки системи опалення нові кільця ущільнювачів.
