Odstránenie
Postavte vozidlo na pracovný stojan, zatiahnite parkovaciu brzdu, vypnite zapaľovanie a odpojte uzemňovaciu svorku od batérie (kľúč na 10).
Uvoľnite dve skrutky, ktoré upevňujú kryty stĺpika riadenia, a prekonaním sily svoriek odstráňte horný a dolný kryt stĺpika riadenia (skrutkovač Torx T20).

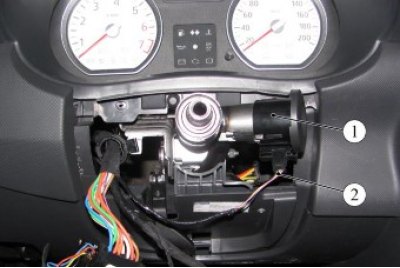

Obrázok 5-1 – Demontáž prijímacej cievky transpondéra: 1 - cievka na príjem transpondéra; 2 - káblový zväzok prístrojovej dosky k prijímacej cievke transpondéra
(Informácie prevzaté z webovej stránky: LADAman)
Odpojte konektor káblového zväzku prístrojovej dosky od prijímacej cievky transpondéra a vyberte cievku z krytu spínača zapaľovania.

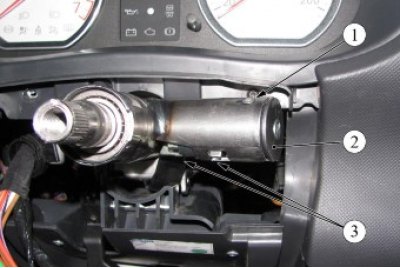

Obrázok 5-2 – Demontáž spínača zapaľovania: 1 - montážna skrutka spínača zapaľovania; 2 - spínač zapaľovania; 3 - svorky
Odstráňte konektor káblového zväzku spínača zapaľovania z držiaka na výstuži priečky prístrojovej dosky.
Odpojte konektor káblového zväzku spínača zapaľovania od konektora káblového zväzku prístrojovej dosky (plochý skrutkovač).
Uvoľnite skrutku 1, Obrázok 5-2, ktorá upevňuje spínač zapaľovania k stĺpiku riadenia (skrutkovač Torx T20).

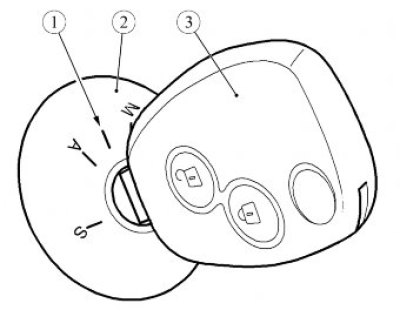

Obrázok 5-3 – Demontáž spínača zapaľovania: 1 - poloha kľúča na vytiahnutie spínača zapaľovania; 2 - spínač zapaľovania 3 - kľúč zapaľovania
Nastavte kľúč 3, obrázok 5-3, spínača zapaľovania do polohy 1, stlačte zámky 3, obrázok 5-2, a vyberte spínač zapaľovania 2.
Inštalácia
Pozor: Skrutka, ktorá upevňuje spínač zapaľovania k stĺpiku riadenia, sa nesmie opätovne použiť. Skrutka sa musí vymeniť.
Nastavte kľúč zapaľovania do polohy 1, obrázok 5-3.
Nainštalujte spínač zapaľovania na stĺpik riadenia a zaistite ho skrutkou (skrutkovač Torx T20).
Pripojte konektor káblového zväzku spínača zapaľovania ku konektoru káblového zväzku prístrojovej dosky a upevnite konektory v držiaku na výstuži priečky prístrojovej dosky.
Nainštalujte prijímaciu cievku transpondéra na spínač zapaľovania a pripojte k nej konektor káblového zväzku prístrojovej dosky.
Nainštalujte horný a dolný kryt stĺpika riadenia a upevnite ho dvoma skrutkami (skrutkovač Torx T20).
Pripojte uzemňovací vodič k batérii (kľúč na 10).
Predložte vozidlo oddeleniu kontroly kvality. Oddelenie kontroly kvality skontroluje, či vozidlo spĺňa požiadavky TU 017200-254-00232934, odseky 1.19.20, 1.19.21 v rozsahu vykonanej práce.
