Датчики температуры охлаждающей жидкости и воздуха

В ЭСУД автомобилей ГАЗ и ВАЗ используются датчик температуры 19.3828 и его аналоги (рис. 4.2), устройство которых описано в гл. 3. Датчик температуры охлаждающей жидкости автомобилей ГАЗ установлен на корпусе термостата системы охлаждения, а датчик температуры воздуха - в бобышке патрубка четвертого цилиндра впускного трубопровода. Датчик температуры охлаждающей жидкости, применяемый в ЭСУД автомобилей ВАЗ, установлен в выпускном патрубке системы охлаждения на головке блока цилиндров (рис. 4.3).

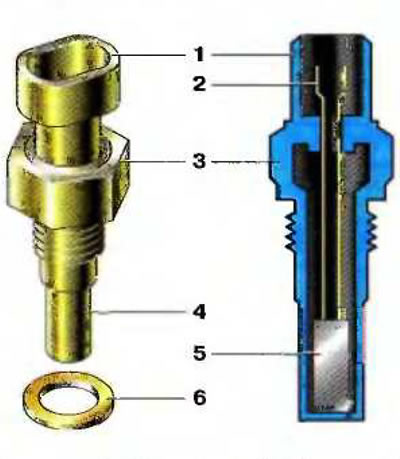

Рис. 4.2 Датчик температуры 19.3828: 1 - разъем; 2 - контакты; 3 - корпус; 4 - термочувствительный элемент; 5 - терморезистивная микросхема; 6 - уплотнительное кольцо

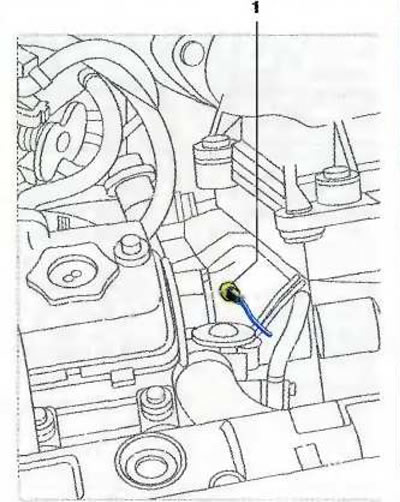

Рис. 4.3. Размещение датчика температуры охлаждающей жидкости (1) ЭСУД автомобилей ВАЗ

(Источник находится на сайте LadaMan)
