Ispustite rashladnu tekućinu u skladu sa zahtjevima Odjeljka 3, TI 3100.25100.20582.
Ispraznite rashladno sredstvo za vozila s klima uređajem, u skladu sa zahtjevima priručnika za opremu.
Skinite oblogu s prednjeg štitnika motornog prostora.
Odvojite dovodnu 7, sl. 14-1 i izlaznu 5 cijev sustava grijanja u unutrašnjosti od cijevi radijatora grijača stiskanjem stezaljki 6 i 8 (kliješta).
Odvojite cijevi 1 i 3 klima uređaja od isparivača odvrtanjem vijaka 2 i 4 (zamjenjiva glava 8, produžetak, račva).

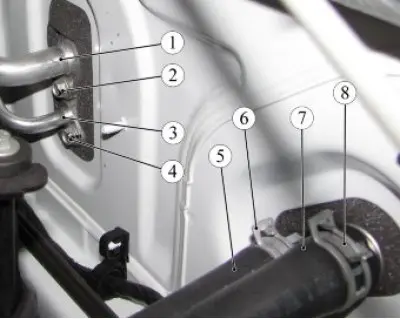

Slika 14-1 - Cijevi isparivača klima uređaja i crijeva hladnjaka grijača: 1 - cjevovod niskog tlaka; 2, 4 - vijak za pričvršćivanje cjevovoda isparivača klima uređaja; 3 - visokotlačni cjevovod; 5 - izlazna cijev hladnjaka grijača; 6, 8 - stezaljka; 7 - dovodna cijev radijatora grijača
Uklonite okvir instrumentne ploče u skladu sa zahtjevima odjeljka 15 ovog TI-ja.
Otpustite vijke 3, sl. 14-2, koji pričvršćuju osovinu 2 upravljačke jedinice, odvojite pričvrsne točke kabelskog svežnja 4 od nosača osovine volana, spustite osovinu volana na pod putničkog prostora (zamjenjiva glava 13 ili Torx T30, račva).

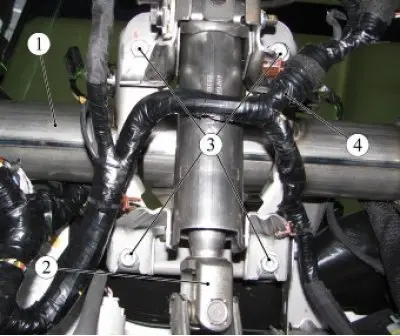

Slika 14-2 Montaža osovine volana: 1 - prečka instrumentne ploče; 2 - osovina volana; 3 - vijak za montažu osovine volana; 4 - kabelski svežanj
Odvrnite vijak 1, slika 14-3, koji pričvršćuje lijevi 2 i vijak 4 koji pričvršćuje desni 3 kanal za zrak na prečku 6 instrumentne ploče (zamjenjiva glava Torx T30, račva).
Skinite lijevi kanal za zrak grijanja prostora za noge 7 odvajanjem od prečke instrumentne ploče i kućišta 8 jedinice sustava grijanja, ventilacije i klimatizacije (odvijač s ravnom glavom).
Otpustite vijke 5 koji pričvršćuju prečku 6 instrumentne ploče na karoseriju (zamjenjiva glava 13, račva).

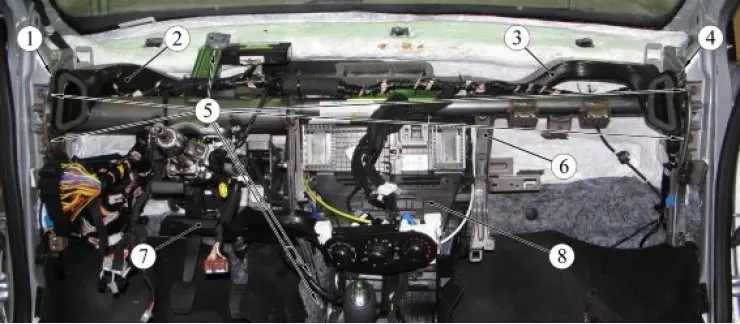

Slika 14-3 - Prečka instrumentne ploče: 1, 4 - vijak za montažu zračnog kanala kabine; 2 - lijevi kanal za zrak u kabini; 3 - desni kanal za zrak u kabini; 5 - Vijak za pričvršćivanje prečke instrumentne ploče; 6 - prečka instrumentne ploče; 7 - kanal za grijanje lijevog prostora za noge; 8 - kućište jedinice sustava grijanja, ventilacije i klimatizacije
Otpustite vijke 2, slika 14-4, koji pričvršćuju jedinicu 3 sustava grijanja, ventilacije i klimatizacije na poprečni nosač 1 (zamjenska glava 10, račva).

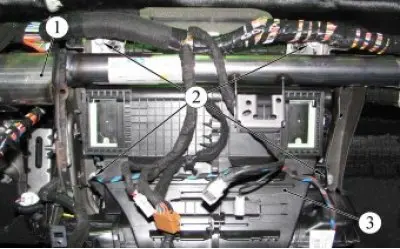

Slika 14-4 - Pričvršćivanje HVAC jedinice: 1 - prečka instrumentne ploče; 2 - vijak za pričvršćivanje jedinice sustava grijanja, ventilacije i klimatizacije; 3 - kućište jedinice sustava grijanja, ventilacije i klimatizacije
Uklonite prečku instrumentne ploče odvajanjem točaka pričvršćivanja kabelskog svežnja s nje.
Odvojite cijev za odvod kondenzata od kućišta jedinice sustava grijanja, ventilacije i klimatizacije i izvadite jedinicu iz unutrašnjosti vozila.
Ugradite jedinicu sustava grijanja, ventilacije i klimatizacije obrnutim redoslijedom od uklanjanja.
Prije spajanja cijevi klima uređaja na isparivač, ugradite nove brtvene prstenove, prethodno ih podmazavši kompresorskim uljem.
Napunite sustav hlađenja motora rashladnom tekućinom.
Ulijte rashladno sredstvo u skladu s uputama za opremu (rashladno sredstvo Ya-134a ili HFO (1234) yf, ovisno o konfiguraciji) u količini od 390±20 g.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima ovog TI i TU 017200-254-0023934 u okviru obavljenog posla.
