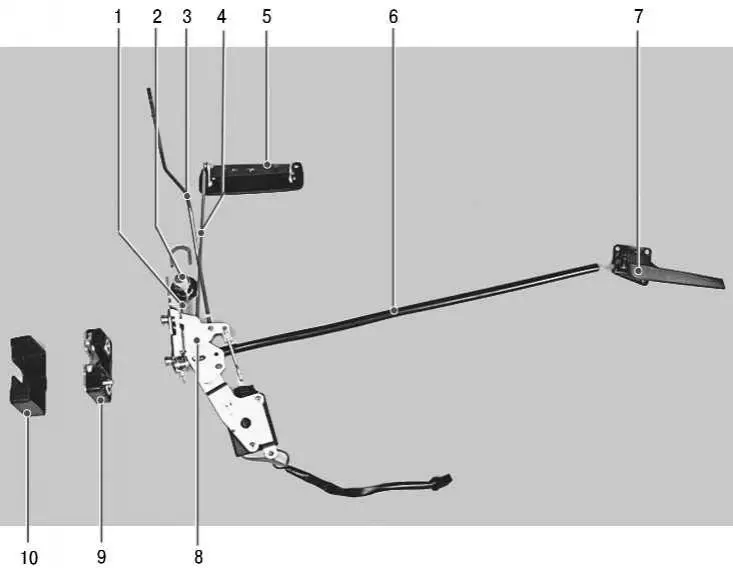

Slika 11.2. Brava, pogonske šipke i ručke prednjih vrata: 1 – šipka prekidača za zaključavanje; 2 – prekidač za zaključavanje; 3 – šipka gumba za zaključavanje; 4 – vanjska ručka; 5 – vanjska ručka; 6 – unutarnja ručka za povlačenje; 7 – unutarnja ručka; 8 – unutarnja brava; 9 – vanjska brava; 10 – vanjski poklopac brave
Brava, njezine pogonske šipke i ručke prednjih vrata prikazane su na slici 11.2.
Trebat će vam odvijač s ravnom glavom i križni odvijač.
1. Odspojite žicu s negativnog pola akumulatora.
2. Uklonite oblogu prednjih vrata (pogledajte "Uklanjanje i ponovno postavljanje presvlake na prednja vrata").

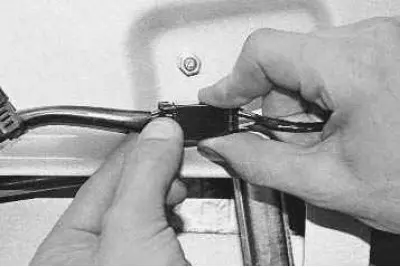

3. Stisnite držač cipele…

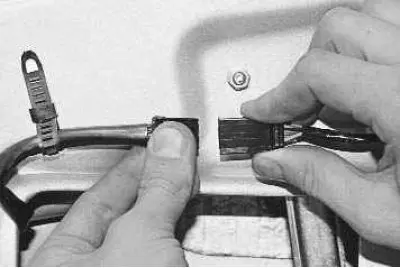

4. …i odspojite konektor kabelskog svežnja reduktora motora brave vrata.

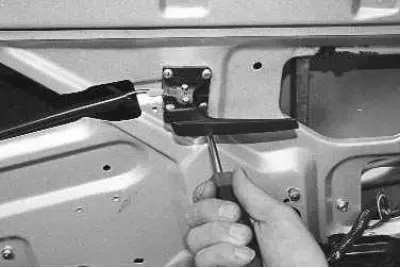

5. Odvijte tri vijka koji pričvršćuju unutarnju ručku vrata.

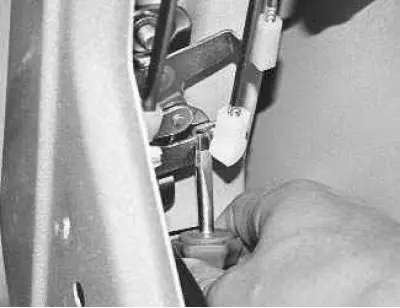

6. Odvijačem podignite i odvojite šipku vanjske ručke vrata od brave.

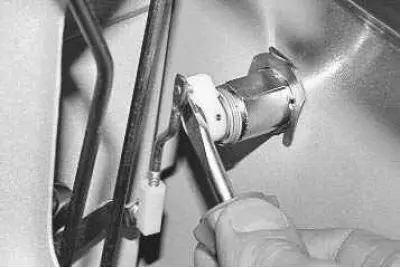

7. Odvijačem podignite i odvojite šipku od prekidača za zaključavanje.

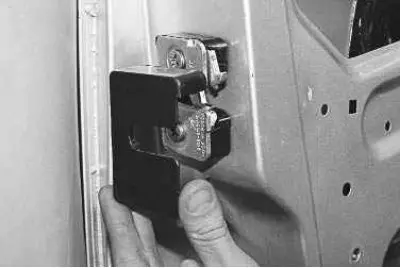

8. Uklonite vanjski poklopac brave.

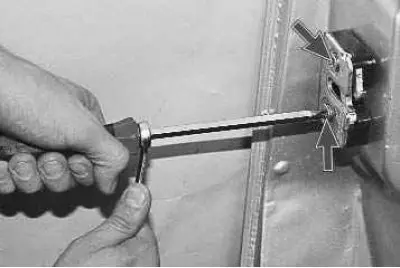

9. Pomoću križnog odvijača odvrnite dva vijka koji pričvršćuju vanjsku bravu…

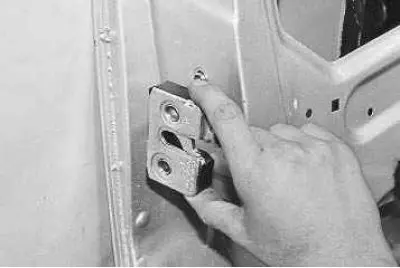

10. …i uklonite vanjsku bravu.

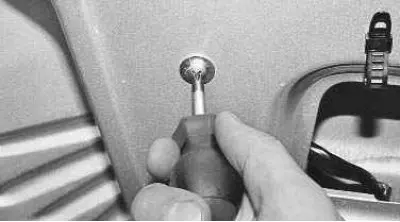

11. Odvrnite vijak koji pričvršćuje unutarnju bravu.

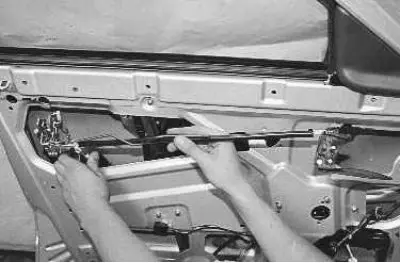

12. Uklonite unutarnju bravu zajedno s unutarnjom ručkom i šipkama vrata.

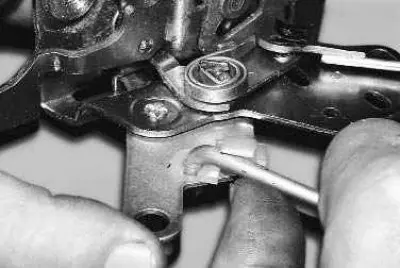

13. Uklonite plastični držač s šipke brave i odvojite ga od poluge.

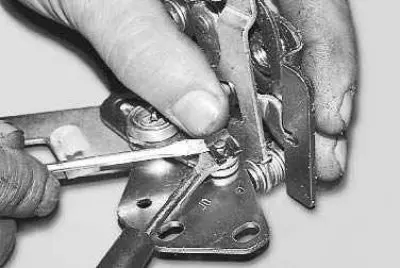

14. Uklonite nosač za zaključavanje i odvojite unutarnju šipku ručke od poluge.

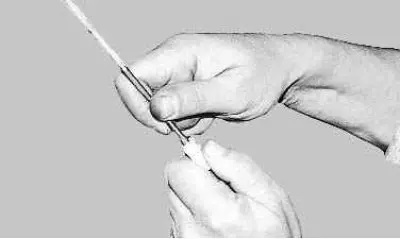

15. Duljina šipki se podešava odvijanjem ili zavrtanjem plastičnih vrhova. Prilikom zamjene kraja spone, odvrnite ga s spone, brojeći broj okretaja. Zategnite novi vrh istim brojem okretaja, to će vam omogućiti održavanje potrebne duljine šipke.

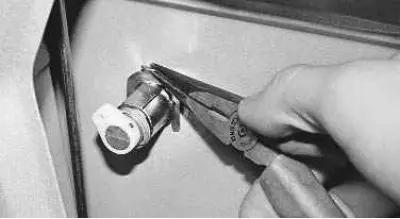

16. Uklonite nosač prekidača za zaključavanje.

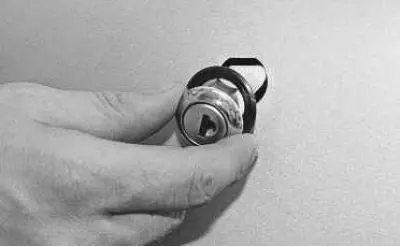

17. Uklonite prekidač za bravu s vrata.
18. Ugradite bravu obrnutim redoslijedom od uklanjanja, nakon što ste sve dijelove koji se trljaju podmazali konzistentnom mašću.
