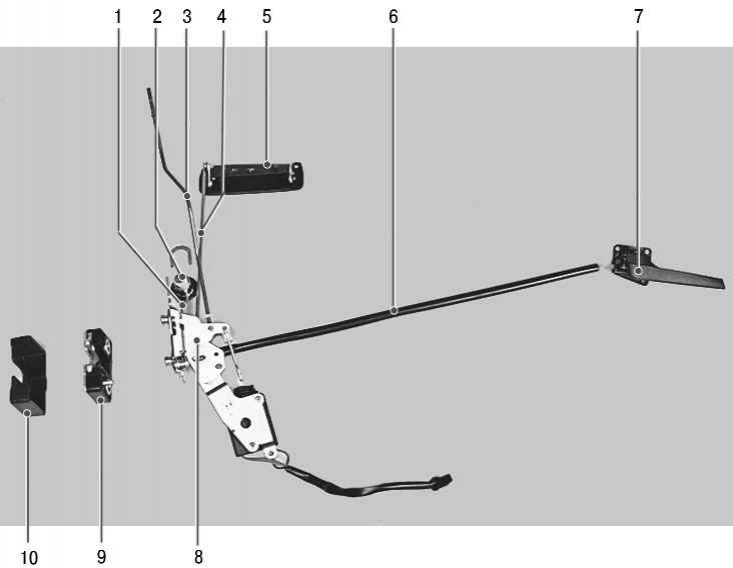

Рис. 11.2. Замок, тяги привода и ручки передней двери: 1 – тяга выключателя замка; 2 – выключатель замка; 3 – тяга кнопки блокировки; 4 – тяга наружной ручки; 5 – наружная ручка; 6 – тяга внутренней ручки; 7 – внутренняя ручка; 8 – внутренний замок; 9 – наружный замок; 10 – накладка наружного замка
Замок, тяги его привода и ручки передней двери показаны на рис. 11.2.
Вам потребуются отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»).

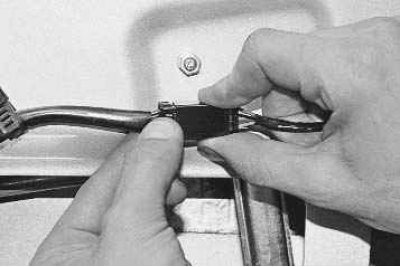

3. Сожмите фиксатор колодки…

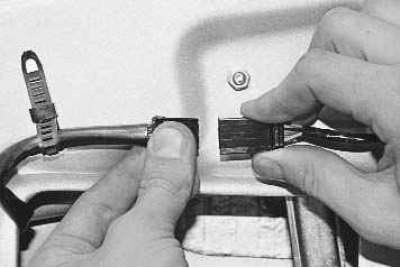

4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.

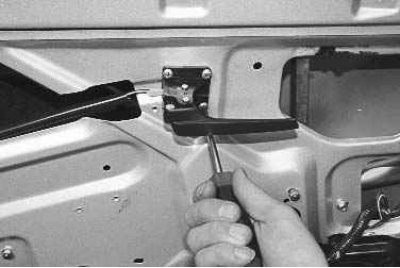

5. Выверните три винта крепления внутренней ручки двери.
6. Подденьте отверткой и отсоедините тягу наружной ручки двери от замка.

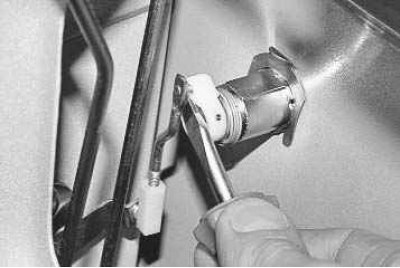

7. Подденьте отверткой и отсоедините тягу от выключателя замка.

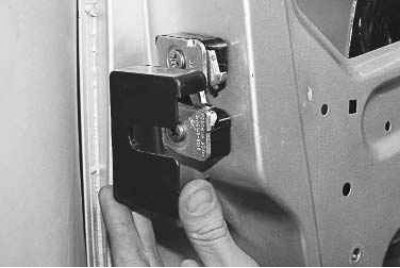

8. Снимите накладку наружного замка.

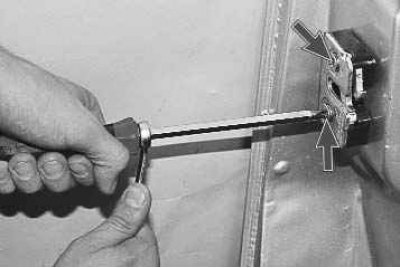

9. Отверткой с крестообразным лезвием выверните два винта крепления наружного замка…

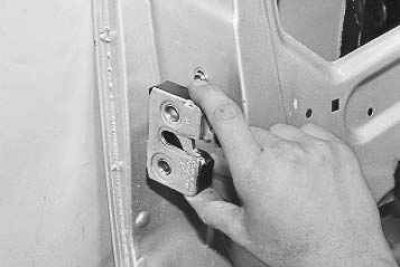

10. …и снимите наружный замок.

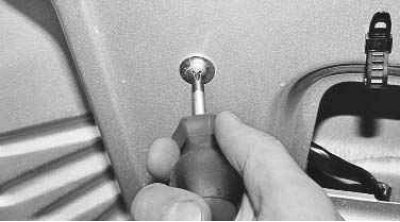

11. Выверните винт крепления внутреннего замка.
12. Снимите внутренний замок вместе с внутренней ручкой двери и тягами.

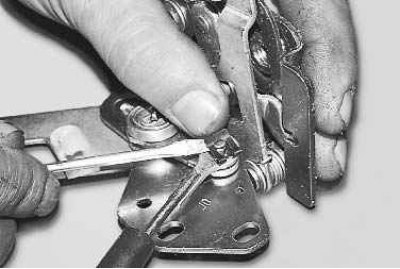

13. Снимите с тяги блокировки замка пластмассовый держатель и отсоедините ее от рычага.

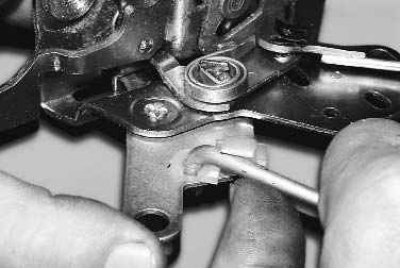

14. Снимите стопорную скобу и отсоедините тягу внутренней ручки от рычага.

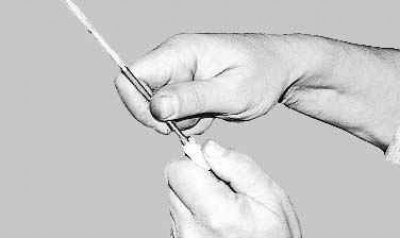

15. Длину тяг регулируют отворачиванием или заворачиванием пластмассовых наконечников. При замене наконечника тяги отверните его с тяги, подсчитав количество оборотов. Заверните новый наконечник на такое же количество оборотов, это позволит сохранить необходимую длину тяги.

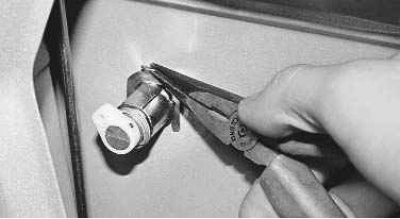

16. Снимите стопорную скобу выключателя замка.
Информация взята из сайта: ladaman

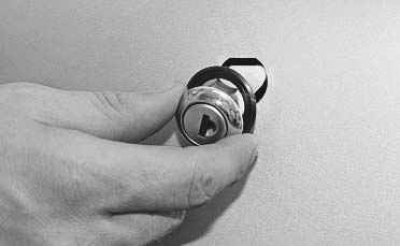

17. Выньте выключатель замка из двери.
18. Установите замок в порядке, обратном снятию, предварительно смазав все трущиеся детали консистентной смазкой.
