Kalina Granta Priora Vesta Largus XRAY

Largus 1 (2012-2023)

Servo upravljač (Largus 1)

0

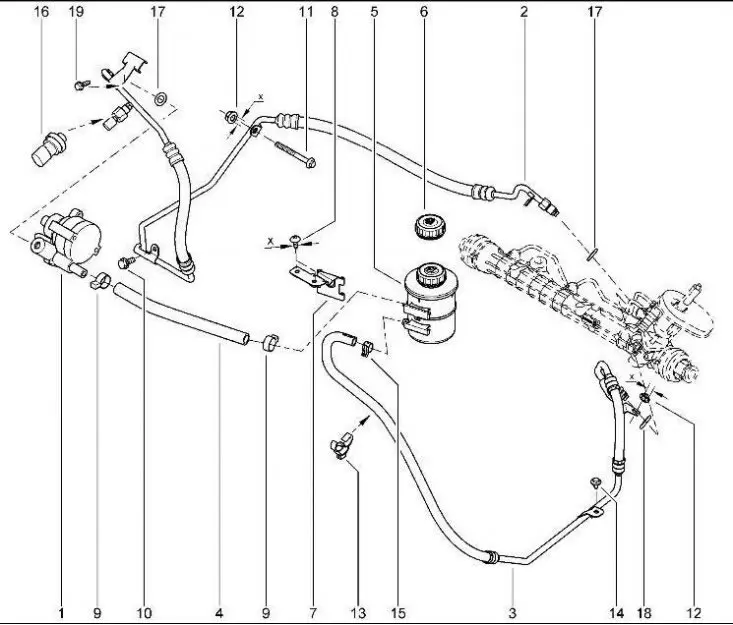

Servo upravljač

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
1			+	491100699R		sa servo upravljačem, bez klima uređaj	1	GURU pumpa
2			+	8200849632		bez klima uređaja	1	Cjevovod visokotlačne pumpe hidraulički pojačivač
3			+	497257535R		sa servo upravljačem	1	Povratno crijevo niskog tlaka spremnika GURU
4			+	8200742060		sa servo upravljačem, bez klima uređaj	1	Niskotlačno crijevo pumpe servo upravljača
5			+	8200005185		sa servo upravljačem, bez klima uređaj	1	Spremnik za ulje GURU, s čepom
6			+	7700816919		sa servo upravljačem	1	Čep spremnika GURU
7			+	6001550688		sa servo upravljačem, bez klima uređaj	1	Nosač za spremnik ulja GURU
8			+	7703008162		sa servo upravljačem	1	Nosač za spremnik ulja GURU
9			+	7703083470		sa servo upravljačem	1	Opružna stezaljka 01
10			+	7703602226		sa servo upravljačem	1	Šesterokutni vijak s prirubnicom
11			+	7703001241		sa servo upravljačem	1	Šesterokutni vijak 8x80

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
12			+	7703033206		sa servo upravljačem	1	Šesterokutna matica s prirubnicom
13			+	7703179080		sa servo upravljačem	1	Nosač za montažu
14			+	7703101447		sa servo upravljačem	1	Šesterokutni vijak s podloškom
15			+	7703083469		sa servo upravljačem	1	Stezaljka za pričvršćivanje 01
16			+	497610324R		sa servo upravljačem	1	Senzor tlaka GURU
17			+	7703065106		sa servo upravljačem	1	Brtva 7,6x10,8x1,6
18			+	7703065243		sa servo upravljačem	1	Brtva 9,5x12,3-1,4

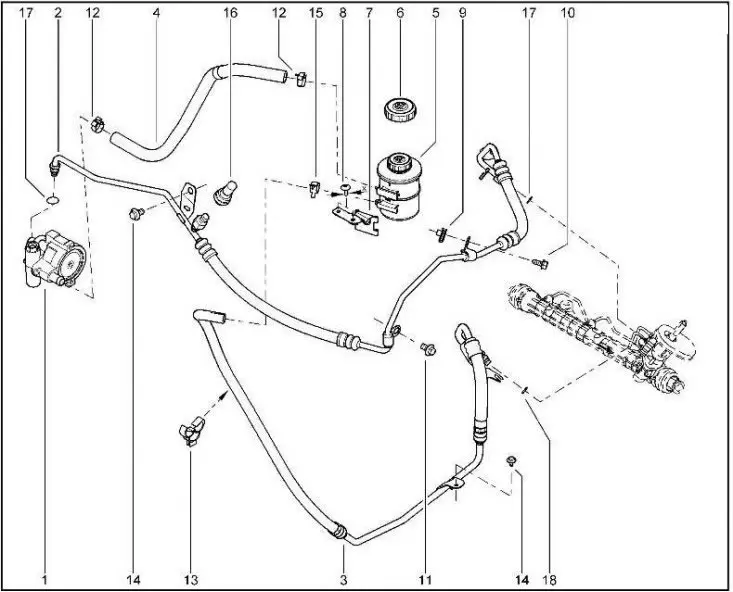

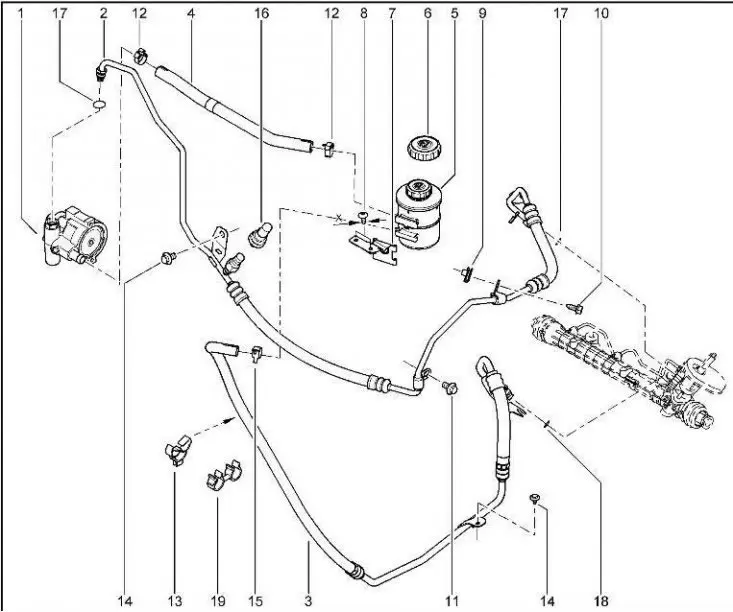

Servo upravljač

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
1			+	491100522R		sa servo upravljačem, s klima uređaj	1	GURU pumpa
2			+	8201002068		s klima uređajem	1	Cjevovod visokotlačne pumpe hidraulički pojačivač
3			+	497257535R			1	Povratno crijevo niskog tlaka spremnika GURU
4			+	8201002076		sa servo upravljačem, s klima uređaj	1	Niskotlačno crijevo pumpe servo upravljača
5			+	8200005185		sa servo upravljačem, bez klima uređaj	1	Spremnik za ulje GURU, s čepom
6			+	7700816919		sa servo upravljačem	1	Čep spremnika GURU
7			+	6001550688		sa servo upravljačem, bez klima uređaj	1	Nosač za spremnik ulja GURU
8			+	7703008162		sa servo upravljačem	1	Vijak s okruglom glavom
9			+	7703083470		sa servo upravljačem	1	Opružna stezaljka 01
10			+	7703602226		sa servo upravljačem	1	Šesterokutni vijak s prirubnicom
11			+	7703001241		sa servo upravljačem	1	Šesterokutni vijak 8x80

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
12			+	7703033206		sa servo upravljačem	1	Šesterokutna matica s prirubnicom
13			+	7703179080		sa servo upravljačem	1	Nosač za montažu
14			+	7703101447		sa servo upravljačem	1	Šesterokutni vijak s podloškom
15			+	7703083469		sa servo upravljačem	1	Stezaljka za pričvršćivanje 01
16			+	497610324R		sa servo upravljačem	1	Senzor tlaka GURU
17			+	7703065106		sa servo upravljačem	1	Brtva 7,6x10,8x1,6
18			+	7703065243		sa servo upravljačem	1	Brtveni prsten 9,5x12,3x1,4
19			+	7703019215		sa servo upravljačem, s klima uređaj	1	Navojni ekstruzijski vijak s prirubnicom

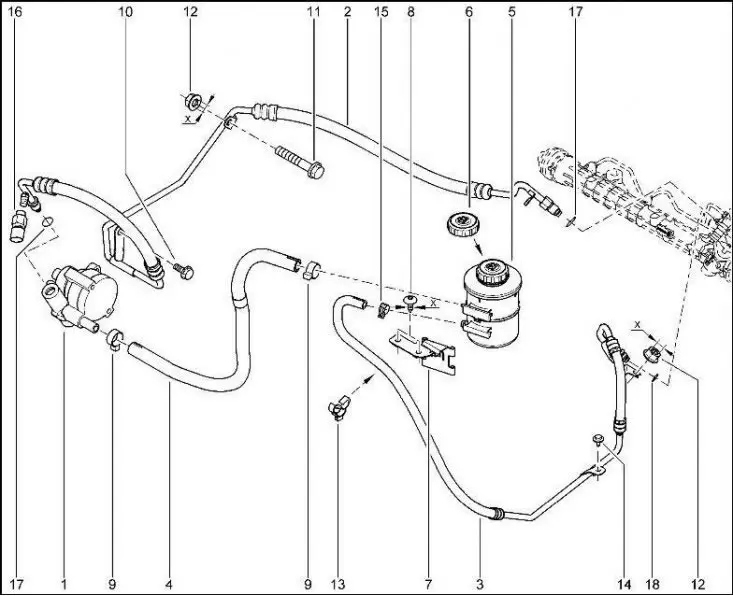

Servo upravljač

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
1			+	491109998R		sa servo upravljačem, bez klima uređaj	1	GURU pumpa
2			+	6001550707		sa servo upravljačem, bez klima uređaj	1	Cijev visokotlačne pumpe hidraulički pojačivač
3			+	8200900246		sa servo upravljačem	1	Povratno crijevo niskog tlaka spremnika GURU
4			+	8201004559		sa servo upravljačem, bez klima uređaj	1	Niskotlačno crijevo pumpe servo upravljača
5			+	8200005185		sa servo upravljačem, bez klima uređaj	1	Spremnik za ulje GURU, s čepom
6			+	7700716919		sa servo upravljačem	1	Čep spremnika GURU
7			+	6001550710		sa servo upravljačem	1	Zagrada
8			+	7703008162		sa servo upravljačem	1	Vijak s okruglom glavom
9			+	7703046151		sa servo upravljačem	1	Matica za lim M
10			+	7703602226		sa servo upravljačem	1	Šesterokutni vijak s prirubnicom
11			+	7703002943		sa servo upravljačem	1	Šesterokutni vijak 8x80

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
12			+	7703083470		sa servo upravljačem	1	Opružna stezaljka 01
13			+	7703179080		sa servo upravljačem	1	Nosač za montažu
14			+	7703101447		sa servo upravljačem	1	Šesterokutni vijak s podloškom
15			+	7703083469		sa servo upravljačem	1	Stezaljka za pričvršćivanje 01
16			+	497610324R		sa servo upravljačem	1	Senzor tlaka GURU
17			+	7703065109		sa servo upravljačem	1	Brtva 7,6x10,8x1,6
18			+	7703065243		sa servo upravljačem	1	Brtveni prsten 9,5x12,3x1,4

Servo upravljač

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
1			+	491100522R		sa servo upravljačem, s klima uređaj	1	GURU pumpa
2			+	8200893942		sa servo upravljačem, s klima uređaj	1	Visokotlačne uljne cijevi
3			+	8200900246		sa servo upravljačem	1	Niskotlačno crijevo GURU spremnika
4			+	8200893942		sa servo upravljačem, s klima uređaj	1	Dovodno crijevo pumpe servo upravljača
5			+	8200005185		sa servo upravljačem, bez klima uređaj	1	Spremnik za ulje GURU, s čepom
6			+	7700816919		sa servo upravljačem	1	Čep spremnika GURU
7			+	6001550710		sa servo upravljačem	1	Zagrada
8			+	7703008162		sa servo upravljačem	1	Veliki vijak s okruglom glavom
9			+	7703046151		sa servo upravljačem	1	Matica za lim M
10			+	7703602226		sa servo upravljačem	1	Šesterokutni vijak s prirubnicom
11			+	7703002943		sa servo upravljačem	1	Šesterokutni vijak s prirubnicom
12			+	7703083470		sa servo upravljačem	1	Opružna stezaljka 01

KS015-41 KSOY5-42 RS015-41 RSOY5-42 FS015-40 FS015-41
№ poz.	№ obavješten. o promjeni.	Datum izdanje izv.	Na. u s/h	Broj dijela	Vari -mrav	Primjenjivost	Količina.	Ime
13			+	7703179080		sa servo upravljačem	1	Nosač za montažu
14			+	7703101447		sa servo upravljačem	1	Šesterokutni vijak s podloškom
15			+	7703083469		sa servo upravljačem	1	Stezaljka za pričvršćivanje 01
16			+	497610324R		sa servo upravljačem	1	Senzor tlaka GURU
17			+	7703065106		sa servo upravljačem	1	Brtva 7,6x10,8x1,6
18			+	7703065243		sa servo upravljačem	1	Brtveni prsten 9,5x12,3x1,4
19			+	8200717021		sa servo upravljačem	1	Nosač za montažu
