Рычаг пераключэння перадач аўтаматызаванай каробкай перадач

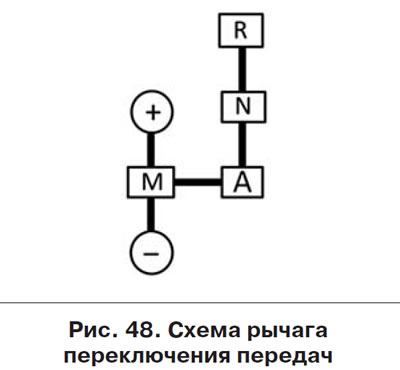

Рычаг пераключэння перадач мае 2 лініі (мал. 48) - адна для пераключэння з нейтральнага становішча (N) на задні ход (R) або аўтаматычны рэжым (А) і іншая для пераключэння на больш высокую ці нізкую перадачу ў рэжыме ручнога кіравання (М) . Дзве лініі злучаны для пераключэння паміж аўтаматычным рэжымам (А) і рэжымам ручнога кіравання.



Рэжым ручнога кіравання (М) можа быць уключаны толькі з аўтаматычнага рэжыму (А). Перадачу задняга ходу (R) можна запытваць толькі з нейтральнага становішча (N). Пераключэнне на больш высокую (+) або нізкую перадачу (-) магчыма толькі ў рэжыме ручнога кіравання (М).

Палажэнні (N), (R), (А), (М) з'яўляюцца фіксаванымі, палажэнні (+) і (-) - нефіксаваныя.
