Забележка: Работата е трудоемка. В автомобил с климатична система работата се усложнява от наличието на кондензатор, монтиран пред радиатора. При демонтиране на радиатора има голяма вероятност от понижаване на налягането в климатичната система. Ето защо се препоръчва тази работа да се извърши в специализиран сервиз.
Премахване
1. Източете охлаждащата течност (вижте "Охлаждаща течност - подмяна"). След източване на течността, не свързвайте маркуча към радиатора.
2. Свалете предната броня (вижте "Предна броня - премахване и монтиране").

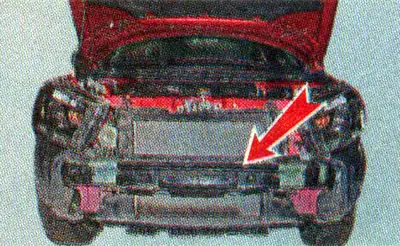

3. Свалете подсилващата греда на предната броня...
...за което развиваме осемте монтажни болта с 10 мм гаечен ключ.

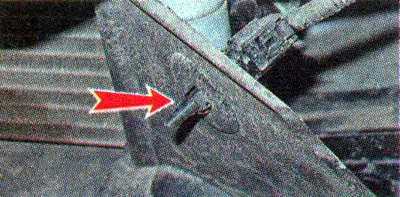

4. Извадете температурния сензор от дифузора на радиатора.
5. Разкачете кабелните блокове от електрическия вентилатор и блока за управление на електрическия вентилатор (вижте по-горе, "Електрически вентилатор за охлаждане - демонтаж, проверка и подмяна").

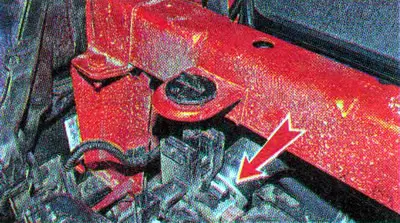

6. С помощта на клещи разхлабете скобата, плъзнете я по маркуча и разкачете горния маркуч на радиатора.

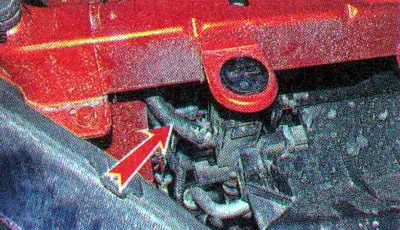

7. По подобен начин разкачете маркуча за пара на радиатора.

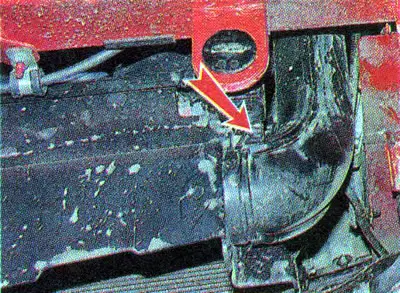

8. Разкачете тръбата за всмукване на въздух от дифузора на радиатора.

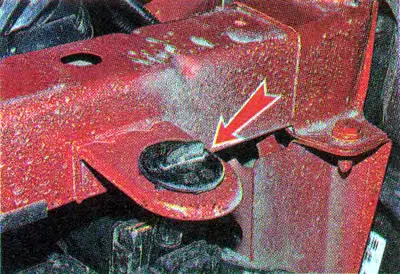

9. На автомобил без климатик, развийте крепежните елементи от дясната и лявата страна на радиатора...
...и свалете радиаторния блок с електрическия вентилатор.
При автомобил с климатик, свалете водачите на дифузора на радиатора, преместете лявата страна на кондензатора напред и внимателно извадете радиатора.
10. Извадете електрическия вентилатор от радиатора (вижте "Електрически вентилатор за охлаждане - демонтаж, проверка и подмяна").
Инсталация
Препоръка. Ако радиаторът е бил използван, почистете го от замърсявания отвън преди монтажа. Измийте вътрешността му с почистващ препарат за охладителната система (вижте "Материали за експлоатация и ремонт"), а отвън - със струя вода.
1. При смяна на радиатор, преместваме гумените опори и пробката за източване с уплътнението към новия радиатор (ако липсват на новия радиатор).
2. Монтирайте радиатора на място в обратен ред на демонтиране.
3. Монтирайте електрическия вентилатор и свържете блоковете на кабелния сноп.
4. Напълнете охладителната система на двигателя с течност (вижте "Охлаждаща течност - подмяна").
5. Уверете се, че няма теч на охлаждаща течност в точките на свързване. Ако е необходимо, сменете скобите на маркучите с винтови скоби. Подменяме повредени маркучи.
