Снятие
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора в соответствии с требованиями ТИ 3100.25100.12044.
Выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снять модуль надувной подушки безопасности водителя (МНПБВ) в соответствии с требованиями ТИ 3100.25100.20598.
Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.
Снять рулевое колесо в соответствии с требованиями п. 2 настоящей ТИ.
Исходный текст можно найти на сайте LADAman

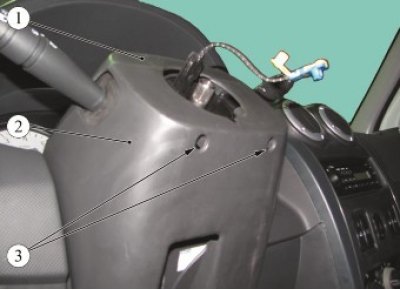

Рисунок 3-1 - Снятие кожухов рулевой колонки: 1 - верхний кожух рулевой колонки; 2 - нижний кожух рулевой колонки; 3 - винты крепления кожухов рулевой колонки
Отвернуть два винта 3, рисунок 3-1, крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний 1 и нижний 2 кожухи рулевой колонки (отвертка Torx Т20).
Внимание. Перед снятием блока подрулевых переключателей с устройством вращающимся обязательно зафиксировать контактный диск устройства, закрепив его поворотную часть с помощью липкой ленты, при этом передние колеса должны находиться в положении соответствующем прямолинейному движению автомобиля.
Отвернуть винт 4, рисунок 3-2, крепления блока 2 подрулевых переключателей к корпусу рулевой колонки (отвертка Torx Т20).
Отсоединить колодки жгута проводов панели приборов от переключателя 1 указателей поворота и света фар, от переключателя 7 режимов стеклоочистителя и от устройства 5 вращающегося.

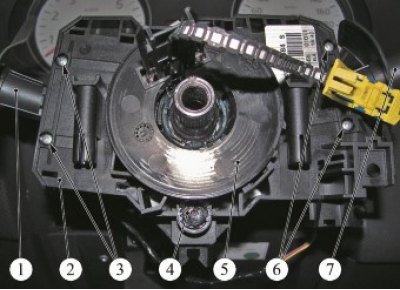

Рисунок 3-2 - Снятие блока подрулевых переключателей: 1 - переключатель указателей поворота и света фар; 2 - блок подрулевых переключателей; 3 - винты крепления переключателя указателей поворота и света фар; 4 - винт крепления блока переключателей; 5 - устройство вращающееся; 6 - винты крепления переключателя режимов стеклоочистителя; 7 - переключатель режимов стеклоочистителя
Снять блок 2 подрулевых переключателей с устройством вращающимся с рулевой колонки.
При необходимости замены:
- отвернуть два винта 3 крепления и извлечь переключатель 1 указателей поворота и света фар из корпуса блока 2 переключателей (отвертка крестообразная);
- отвернуть два винта 6 крепления и извлечь переключатель 7 режимов стеклоочистителя из корпуса блока переключателей (отвертка крестообразная).
Установка
Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.
Внимание. Во избежание поломки устройства вращающегося установку блока подрулевых переключателей выполнять при соблюдении следующих условий:
- передние колеса автомобиля должны находиться в положении, соответствующем прямолинейному движению автомобиля;
- поворотный контактный диск устройства вращающегося должен находится в среднем положении.
Внимание. В случае замены новая деталь поставляется с контактным диском в отцентрированном положении, зафиксированным липкой этикеткой, которая разрывается при первом повороте рулевого колеса.
Внимание. Некоторые модели вращающихся устройств оборудованы блокировкой. Перед установкой необходимо разблокировать поворотный контактный диск.
Регулировка устройства вращающегося (установка поворотного контактного диска в среднее положение).
Для установки поворотного контактного диска в среднее положение:
- определить максимальное количество оборотов контактного диска - осторожно, без применения усилий, вращая его из крайнего левого в крайнее правое положение;
- повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;
- совместить метки на дисках.
Регулировку устройства вращающегося допускается производить как на снятом блоке подрулевых переключателей, так и на блоке, установленном на рулевую колонку, непосредственно перед операцией по установке рулевого колеса.
Если было снято:
- установить в корпус блока переключателей переключатель указателей поворота и света фар и закрепить двумя винтами (отвертка крестообразная);
- установить в корпус блока переключателей переключатель режимов стеклоочистителя и закрепить двумя винтами (отвертка крестообразная).
Установить блок подрулевых переключателей с устройством вращающимся на рулевую колонку и подсоединить колодки жгута панели приборов к переключателю указателей поворота и света фар, к переключателю режимов стеклоочистителя и к устройству вращающемуся.
Завернуть не затягивая винт крепления блока подрулевых переключателей (отвертка Torx Т20).
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами (отвертка Torx Т20).
Отрегулировать положение рычагов блока переключателей относительно комбинации приборов и окончательно затянуть винт крепления блока подрулевых переключателей (отвертка Torx Т20).
Установить рулевое колесо в соответствии с требованиями п. 2 настоящей ТИ.
Установить модуль надувной подушки безопасности водителя (МНПБВ) в соответствии с требованиями ТИ 3100.25100.20598.
Подсоединить клемму провода "массы" к аккумуляторной батарее и включить зажигание (ключ гаечный 10).
Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора в соответствии с требованиями ТИ 3100.25100.12044.
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося, для чего:
- повернуть рулевое колесо в крайнее левое положение;
- повернуть рулевое колесо в крайнее правое положение;
- вернуть рулевое колесо в центральное положение;
- убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20, 1.19.21 в объеме выполненных работ.
