Подрулевые переключатели закреплены в соединителе защелками.
Положения рычагов подрулевых переключателей показаны на рис. 9.6, замыкаемые при этом контакты приведены в табл. 9.7.

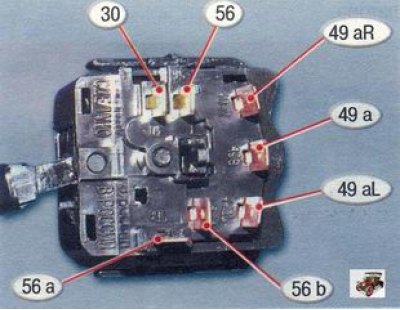

Номера контактов подрулевого переключателя указателей поворота и света фар

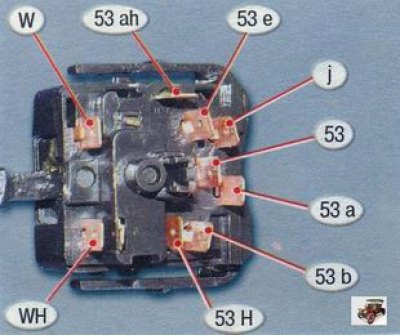

Номера контактов подрулевого переключателя очистителя и омывателя ветрового стекла
Для проверки и замены подрулевых переключателей на автомобиле вам потребуется ключ «на 8».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).
3. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
4. Отсоедините разъемы с проводами от левого и правого рычагов подрулевых переключателей.

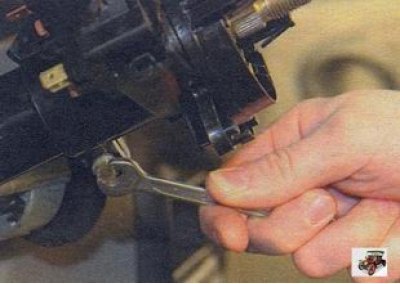

5. Ослабьте затяжку болта крепления и снимите подрулевые переключатели вместе с их основанием.

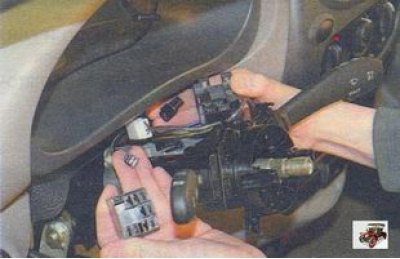

6. Сожмите две фиксирующие защелки и извлеките подрулевой переключатель из основания.

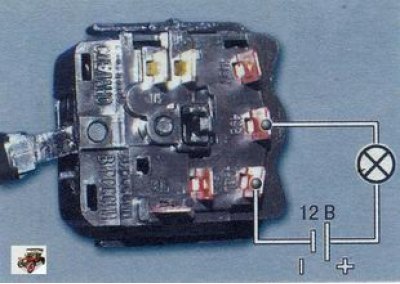

Для проверки подрулевых переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 9.7 (здесь показана проверка включения левого указателя поворота). Переведите рычаг подрулевого переключателя в положение, соответствующее проверяемым контактам. Лампа должна загореться. В противном случае подрулевой переключатель неисправен. Устанавливают подрулевые переключатели на автомобиль в порядке, обратном снятию.

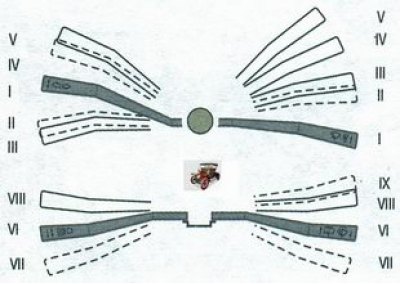

Рис. 9.6. Положения рычагов подрулевого переключателя
Таблица 9.7 Контакты, замыкаемые при различных положениях рычагов подрулевых переключателей
| Положение рычага подрулевого переключателя (рис. 9.6) | Замкнутые контакты | Включаемые приборы |
| Левый рычаг подрулевого переключателя | ||
| I II* III IV* V VI VII* VIII | - 49a-49aR 49a-49aR 49a-49aL 49a-49aL 56-56b 56-56b 30-56a 56-56a | Выключены указатели поворотов Указатели левого поворота Указатели левого поворота Указатели правого поворота Указатели правого поворота Ближний свет фар Ближний свет фар Сигнализация дальним светом фар Дальний свет фар |
| Правый рычаг подрулевого переключателя | ||
| I II* III IV V VI VII* VIII IX* | 53e-53 53e-53 53a-j 53e-53 53a-j 53a-53 53a-53b - 53ah-W 53ah-53H 53ah-WH 53ah-53H | Выключен очиститель ветрового стекла Очиститель ветрового стекла (прерывистый режим) Очиститель ветрового стекла (прерывистый режим) 1-я скорость очистителя ветрового стекла 2-я скорость очистителя ветрового стекла Выключены омыватель и очиститель заднего стекла Омыватель ветрового стекла Очиститель заднего стекла Омыватель заднего стекла Очиститель заднего стекла |
* Нефиксированные положения рычагов подрулевого переключателя.
