Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Поднять автомобиль на высоту, удобную для выполнения работ.

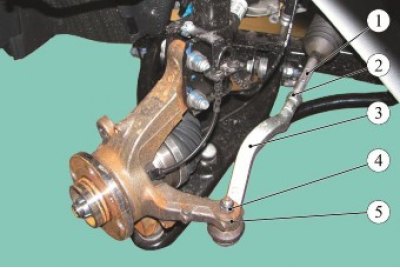

Рисунок 8-1 - Снятие наружного наконечника рулевой тяги: 1 - рулевая тяга; 2 - контргайка регулировки схождения колес; 3 - наружный наконечник рулевой тяги; 4 - гайка крепления пальца шарового шарнира; 5 - рычаг поворотного кулака
Ослабить контргайку 2, рисунок 8-1, регулировки схождения колес (ключ гаечный 21, ключ гаечный 19).
Отвернуть гайку 4 крепления пальца шарового шарнира наружного наконечника рулевой тяги и выпрессовать палец из рычага 5 поворотного кулака (головка сменная 16, вороток, приспособление Tav. 476).
Вывернуть и снять наружный наконечник 3 с рулевой тяги, отметив количество оборотов для дальнейшей установки (ключ гаечный 19, ключ гаечный 13).
Установка
Проверить состояние чехла и шарнира наружного наконечника рулевой тяги и при необходимости заменить наконечник.
Завернуть наружный рулевой наконечник на рулевую тягу на число оборотов, отмеченное при снятии (ключ гаечный 19, ключ гаечный 13).
Установить палец шарового шарнира наружного наконечника рулевой тяги в поворотный рычаг и закрепить гайкой крепления. Момент затяжки гайки 37 Н·м (3,7 кгс·м) (головка сменная 16, вороток, ключ моментный).
Затянуть контргайку регулировки схождения колес. Момент затяжки гайки 53 Н·м (5,3 кгс·м) (ключ гаечный 13, ключ гаечный 19, ключ гаечный 21, вставка сменная 21 типа 58 21 40 21 ф. "Stahlwille", ключ моментный типа 50 18 00 12 ф. "Stahlwille").
Установить переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Проверить и при необходимости отрегулировать углы установки колес в соответствии с требованиями ТИ 3100.25100.13060.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20 в объеме выполненных работ.
