Снятие
Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки (отвертка Torx Т20).
Снять приемную катушку транспондера с корпуса выключателя зажигания в соответствии с требованиями п.5 настоящей ТИ.
Отвернуть болт 2, рисунок 7-1, крепления рукоятки механизма регулировки рулевой колонки и снять рукоятку 1 (отвертка Torx Т20).
Отвернуть гайку 3 крепления оси 4 механизма регулировки, снять шайбы, игольчатый подшипник и ось в сборе с механизмом блокировки (головка сменная 10, ключ трещоточный).

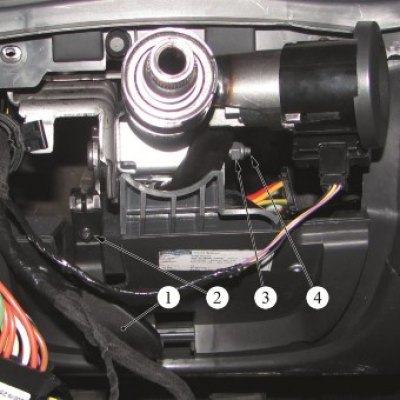

Рисунок 7-1 - Снятие механизма регулировки рулевой колонки: 1 - рукоятка механизма регулировки рулевой колонки; 2 - болт крепления рукоятки; 3 - гайка крепления оси; 4 - ось механизма регулировки рулевой колонки
Установка
Внимание. При установке механизма регулировки рулевой колонки убедиться в правильности установки двух зубчатых сегментов 1, рисунок 7-2.

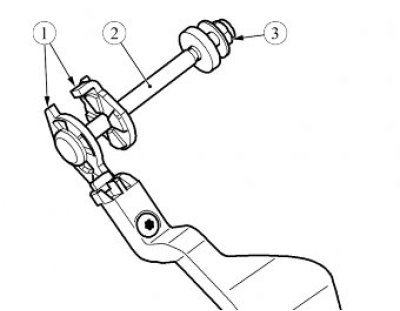

Рисунок 7-2 - Механизм регулировки рулевой колонки: 1 - зубчатые сегменты; 2 - ось механизма регулировки рулевой колонки; 3 - гайка крепления оси
(Статья основана на информации с сайта: ladaman.ru)
Установить на рулевую колонку ось 2, рисунок 7-2, механизма регулировки в сборе с механизмом блокировки, установить игольчатый подшипник, шайбы и закрепить ось гайкой 3 (головка сменная 10, ключ трещоточный).
Установить на место рукоятку механизма регулировки и закрепить ее болтом (отвертка Torx Т20).
Отрегулировать усилие хода рукоятки механизма регулировки, изменяя момент затяжки гайки 3 крепления оси (головка сменная 13, ключ трещоточный).
Проверить работу механизма регулировки рулевой колонки.
Установить приемную катушку транспондера в соответствии с требованиями п. 5 настоящей ТИ.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами (отвертка Torx Т20).
Подсоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20, 1.19.21 в объеме выполненных работ.
