Uklanjanje
Postavite vozilo na radni stalak, povucite ručnu kočnicu, isključite paljenje i odvojite priključak uzemljenja od akumulatora (ključ 10).
Otpustite dva vijka koji pričvršćuju poklopce stupa upravljača i, prevladavajući silu stezaljki, uklonite gornji i donji poklopac stupa upravljača (torx T20 odvijač).
Uklonite zavojnicu za prijem transpondera iz kućišta prekidača za paljenje u skladu sa zahtjevima stavka 5. ovog TI-ja.
Otpustite vijak 2, slika 7-1, koji pričvršćuje ručku mehanizma za podešavanje stupa upravljača i uklonite ručku 1 (torx T20 odvijač).
Odvrnite maticu 3 koja osigurava osovinu 4 mehanizma za podešavanje, uklonite podloške, igličasti ležaj i sklop osovine s mehanizmom za zaključavanje (zamjenska glava 10, ključ s račvom).

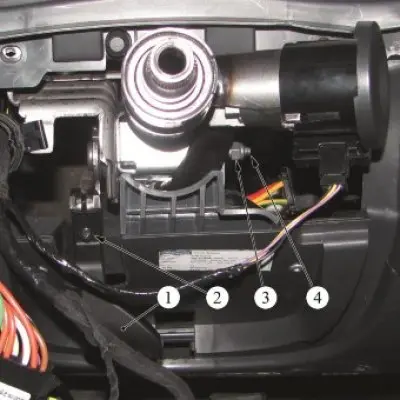

Slika 7-1 - Uklanjanje mehanizma za podešavanje stupa volana: 1 - ručka mehanizma za podešavanje stupa volana; 2 - vijak za montažu ručke; 3-osovinska matica za montažu; 4 - os mehanizma za podešavanje stupa volana
Montaža
Oprez: Prilikom ugradnje mehanizma za podešavanje stupa volana, provjerite jesu li dva nazubljena segmenta 1, slika 7-2, ispravno ugrađena.

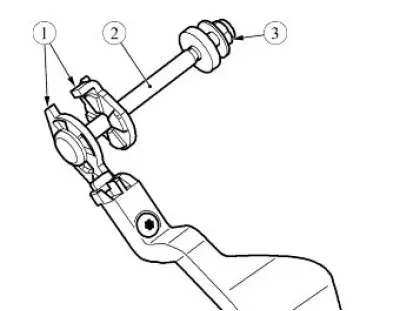

Slika 7-2 - Mehanizam za podešavanje stupa upravljača: 1 - nazubljeni segmenti; 2 - os mehanizma za podešavanje stupa volana; 3-osovinska matica za montažu
Ugradite osovinu 2, slika 7-2, mehanizma za podešavanje sastavljenog s mehanizmom za zaključavanje na stupu upravljača, ugradite igličasti ležaj, podloške i pričvrstite osovinu maticom 3 (zamjenska glava 10, ključ s račvom).
Ugradite ručku mehanizma za podešavanje na mjesto i pričvrstite je vijkom (torx T20 odvijač).
Podesite silu hoda ručke mehanizma za podešavanje promjenom momenta zatezanja matice 3 pričvršćivača osovine (zamjenjiva glava 13, ključ s čegrtaljkom).
Provjerite rad mehanizma za podešavanje stupa volana.
Ugradite zavojnicu za prijem transpondera u skladu sa zahtjevima stavka. 5 pravih TI.
Ugradite gornji i donji poklopac stupa volana i pričvrstite ga s dva vijka (torx T20 odvijač).
Spojite terminal žice za uzemljenje na bateriju (ključ 10).
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će je li vozilo u skladu sa zahtjevima TU 017200-254-00232934, stavci 1.19.20, 1.19.21 u okviru obavljenog posla.
