Pažnja. Kako biste spriječili oštećenje upravljačkog mehanizma prilikom uklanjanja unutarnjih zglobova šipki upravljača, obavezno koristite uređaj Dir. 1306-01. Uređaj je ugrađen na lijevu stranu upravljačkog mehanizma i fiksira kutni položaj letve u odnosu na kućište upravljačkog mehanizma. Prije ugradnje uređaja na upravljački mehanizam, prvo uklonite lijevi zaštitni poklopac u skladu sa zahtjevima stavka. 9. ovog TI-a.
Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje (elektrohidraulična dizalica tipa P-3.2G nosivosti 3,2 t).
Skinite prednji kotač u skladu sa zahtjevima TI 3100.25100.20594.
Skinite vanjski kraj spone u skladu sa zahtjevima stavka. 8. ovog TI-a.
Uklonite zaštitni poklopac unutarnjeg zgloba volana u skladu sa zahtjevima stavka. 9. ovog TI-a.
Otključajte volan.
Ugradite uređaj 3, slika 10-1, za pričvršćivanje letve 2 upravljačkog prijenosnika (uređaj Direktiva 1306-01).
Odvijte unutarnji zglob s kraja letve volana i uklonite ga zajedno s volanskom šipkom (zamjenska glava 21, račva, uređaj Dir. 1305-010).

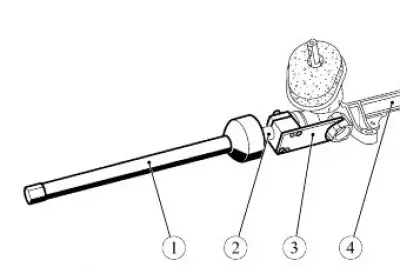

Slika 10-1 - Uklanjanje upravljačke šipke s unutarnjim zglobnim sklopom: 1 - uređaj Dir. 1305-010; 2 - letva volana; 3 - uređaj Direktiva 1306-01; 4 - mehanizam upravljanja
Montaža
Nanesite visokočvrsto sredstvo za zaključavanje na navojnu površinu unutarnjeg šarnira (visokočvrsta smjesa za zaključavanje, broj dijela 77 11 230 112).
Unutarnji zglob zajedno s volanskom šipkom pričvrstite vijcima u navojni otvor u letvi volana. Moment zatezanja spoja 80 N·m (8,0 kgf·m) (zamjenska glava 21, račva, moment ključ, uređaj Dir. 1305-010).
Uklonite uređaj prema smjernici 1306-01 za pričvršćivanje letve volana.
Nanesite silikonsku mast na letvu volana i unutarnji zglob spone (mast koja sadrži silikon, broj dijela 77 11 236 168).
Ugradite zaštitni poklopac unutarnjeg zgloba volana u skladu sa zahtjevima stavka. 9. ovog TI-a.
Ugradite kraj vanjske spone u skladu sa zahtjevima stavka. 8. ovog TI-a.
Ugradite prednji kotač u skladu sa zahtjevima TI 3100.25100.20594.
Provjerite i, ako je potrebno, podesite kutove poravnanja kotača u skladu sa zahtjevima TI 3100.25100.13060.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima TU 017200-254-00232934, stavak 1.19.20 u okviru obavljenog posla.
