Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje (elektrohidraulična dizalica tipa P-3.2G nosivosti 3,2 t).
Skinite prednje kotače u skladu sa zahtjevima TI 3100.25100.20594.

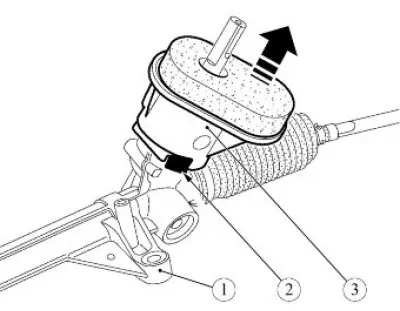

Slika 12-1 - Uklanjanje prednje brtve štita: 1 - mehanizam upravljanja; 2 - Držač brtve prednjeg štita; 3 - brtva prednjeg štita
Uklonite zaštitu kućišta radilice motora u skladu sa zahtjevima TI 3100.25100.20594.
Uklonite upravljački mehanizam u skladu sa zahtjevima stavka. 11. ovog TI-a.
Skinite brtvu 3, slika 12-1, prednjeg štita s kućišta upravljačkog mehanizma savijanjem držača 2 unatrag (odvijač s ravnom glavom).
Montaža
Ugradite prednju brtvu štita na mehanizam upravljača i pričvrstite je na mjesto.
Ugradite upravljački mehanizam u skladu sa zahtjevima stavka. 11. ovog TI-a.
Ugradite zaštitu kućišta radilice motora u skladu sa zahtjevima TI 3100.25100.20594.
Ugradite prednje kotače u skladu sa zahtjevima TI 3100.25100.20594.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima TU 017200-254-00232934, stavak 1.19.20 u okviru obavljenog posla.
