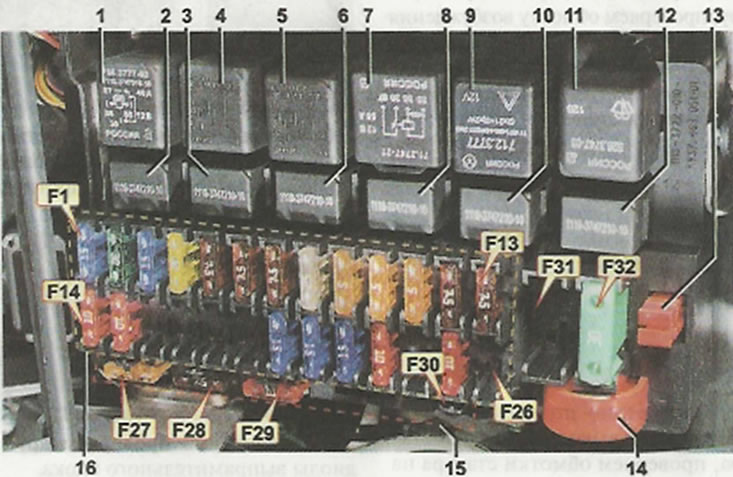

Монтажный блок предохранителей и реле: 1 - реле включения электровентилятора системы охлаждения двигателя, К1; 2 - реле включения дальнего света фар, К.7; 3 реле включения звукового сигнала К8; 4 - реле включения стеклоподъемников дверей. К2; 5 - реле стартера К3; 6 - реле включения дальнего света фар, К7; 7 - дополнительное реле, К 15/1; 8 - реле включения обогрева заднего стекла К10; 9 - реле включения указателей поворота и аварийной сигнализации, К5; 10 - главное реле системы управления двигателем. К11; 11 - реле включения стеклоочистителя, К6; 12 - реле включения топливного насоса, К12; 13 - пинцет для извлечения предохранителей; 14 - пинцет для извлечения реле; 15 - запасные предохранители F27-F30; 16 - рабочие предохранители F1-F26.
Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цени обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.
Таблица 13.6.1. Предохранители и защищаемые цепи
| № | Ток, А | Защищаемые цепи |
| F1 | 15 | Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушка безопасности |
| F5 | 7.5 | Реле (клемма 15) |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | Электронный блок управления двигателем |
| F8 | 25 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны автомобиля |
| F11 | 5 | Фонарь заднего противотуманного света |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| F14 | 10 | Лампа дальнего света правой блок-фары |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | Резерв | |
| F17 | Резерв | |
| F18 | Резерв | |
| FI9 | Резерв | |
| F20 | 15 | Звуковой сигнал, прикуриватель, замок багажного отделения, диагностический разъем |
| F21 | 15 | Топливный насос |
| F22 | 15 | Блок дистанционного управления центральным замком |
| F23 | 10 | Лампы дневных ходовых огней |
| F24 | Резерв | |
| F25 | 10 | Плафон освещения салона, сигналы торможения |
| F26 | Резерв | |
| F27 | Запасной | |
| F28 | Запасной | |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Резерв | |
| F32 | 30 | Электроусилитель рулевого управления*, климатическая установка |
Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.
* Устанавливается на часть автомобилей.
