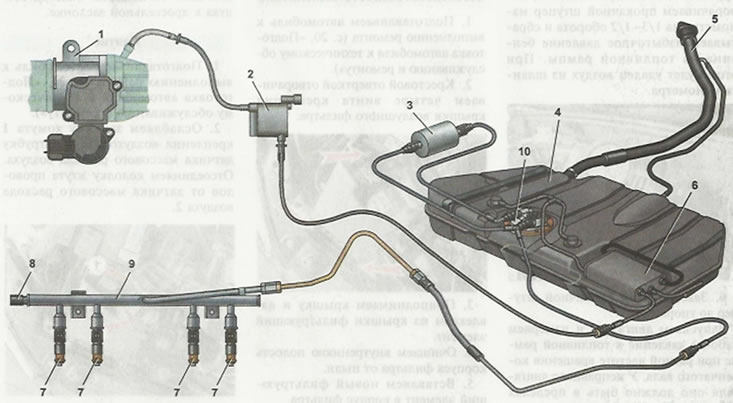

Schemat układu zasilania silnika: 1 zespół przepustnicy; 2 zawór odpowietrzający adsorbera; 3 - filtr paliwa; 4 - zbiornik paliwa; 5 - rura wlewowa; 6 - adsorber; 7 - wtryskiwacze; 8 - złącze diagnostyczne listwy paliwowej; 9 - listwa paliwowa; 10 - moduł paliwowy.
