Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje (elektrohidraulična dizalica tipa P-3.2G nosivosti 3,2 t).
Skinite stražnji kotač u skladu sa zahtjevima TI 3100.25100.20584.
Podignite vozilo na visinu koja je prikladna za obavljanje posla.
Otpustite vijak 1, slika 16-4, koji pričvršćuje senzor brzine 2 na stražnji štitnik kočnice 3 i uklonite senzor (zamjenski bit Torx T30, produžetak, ključ s čegrtaljkom).
Izvornik objavljen na web stranici Ladaman.ru

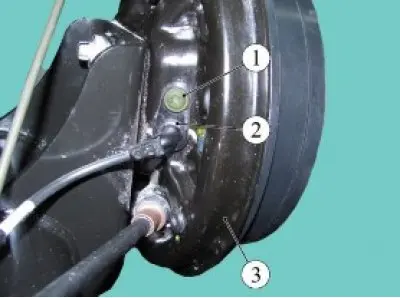

Slika 16-4 - Uklanjanje senzora brzine stražnjeg kotača: 1 - vijak za pričvršćivanje senzora brzine; 2 - senzor brzine stražnjeg kotača; 3 - štitnik stražnje kočnice
Uklonite kabelski svežanj 1, slika 16-5, žica senzora brzine iz utora nosača 2 i nosača za montažu na stražnjoj vilici ovjesa, iz utora nosača 3 i nosača za montažu 4 na karoseriji (odvijač s ravnom glavom).

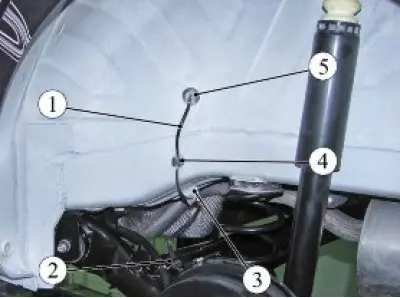

Slika 16-5 - Odspajanje kabelskog svežnja senzora brzine stražnjeg kotača: 1 - Kabelski svežanj senzora brzine stražnjeg kotača; 2 - nosač za pričvršćivanje kabelskog svežnja senzora brzine na stražnju vilicu ovjesa; 3 - nosač za pričvršćivanje kabelskog svežnja senzora brzine na karoseriju; 4 - nosač za pričvršćivanje kabelskog svežnja senzora brzine na karoseriju; 5 - utikač
Izvadite utikač 5 kabelskog svežnja senzora brzine iz otvora u stražnjem blatobranu (odvijač s ravnom glavom).
Skinite ukrasnu oblogu stražnjeg luka kotača s unutarnje strane u skladu sa zahtjevima TI 3100.25100.20589.
Odspojite konektor 1, slika 16-6, kabelskog svežnja senzora brzine od kabelskog svežnja 2 stražnjih žica i držača montaže karoserije te uklonite senzor brzine.

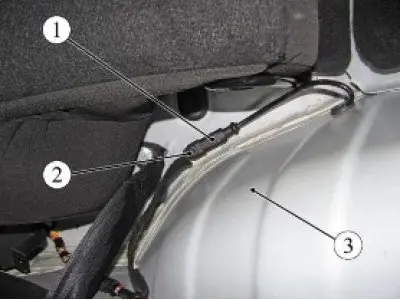

Slika 16-6 - Odspajanje kabelskog svežnja senzora brzine od kabelskog svežnja stražnje osovine (pogled odozgo): 1 - konektor kabelskog svežnja senzora brzine; 2 - konektor stražnjeg kabelskog svežnja; 3 - luk stražnjeg kotača
Montaža
Umetnite konektor 1, slika 16-6, kabelskog svežnja senzora brzine u otvor u luku 3 stražnjeg kotača i spojite ga na držač na karoseriji i konektor 2 stražnjeg kabelskog svežnja.
Ugradite utikač 5, slika 16-5, kabelskog svežnja senzora brzine u otvor u stražnjem luku kotača (odvijač s ravnom glavom).
Ugradite ukrasnu oblogu stražnjeg kotača s unutarnje strane u skladu sa zahtjevima TI 3100.25100.20589.
Ugradite senzor 2, slika 16-4, brzinu u otvor kočionog štita 3 i pričvrstite ga vijkom 1. Moment zatezanja vijka 6...7 N·m (0,6...0,7 kgf·m) (zamjenski bit Torx T30, produžetak, ključ s čegrtaljkom, moment ključ).
Ugradite kabelski svežanj 1, slika 16-5, žica senzora brzine u utor nosača 2 i nosača za montažu na stražnjem ramenu ovjesa, u utor nosača 3 i nosača za montažu 4 na karoseriji.
Ugradite stražnji kotač u skladu sa zahtjevima TI 3100.25100.20584.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će je li vozilo u skladu sa zahtjevima TU 017200-254-00232934, stavci 1.19.21, 1.19.22 u okviru obavljenog posla.
