Provjera i zamjena prekidača na stupu volana (Priora 2170)

Sklop prekidača na stupu upravljača sastoji se od konektora pričvršćenog stezaljkom na nosač osovine prijenosnika upravljača i dva prekidača s ručicama. Lijevi prekidač uključuje pokazivače smjera i prebacuje prednja svjetla, desni kontrolira pranje i brisač vjetrobranskog stakla, kao i putno računalo u instrumentnoj ploči.

Prekidači su pričvršćeni u konektoru pomoću zasuna.

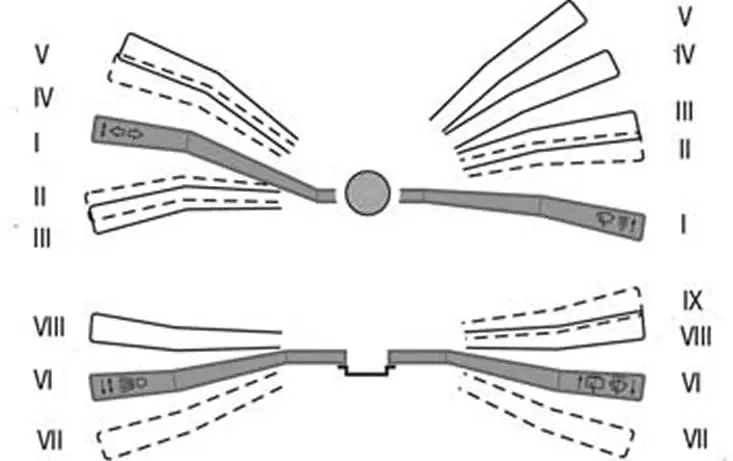

Položaji prekidača prikazani su na slici 10.8, kontakti zatvoreni u ovom slučaju prikazani su u Tablici. 10.7.

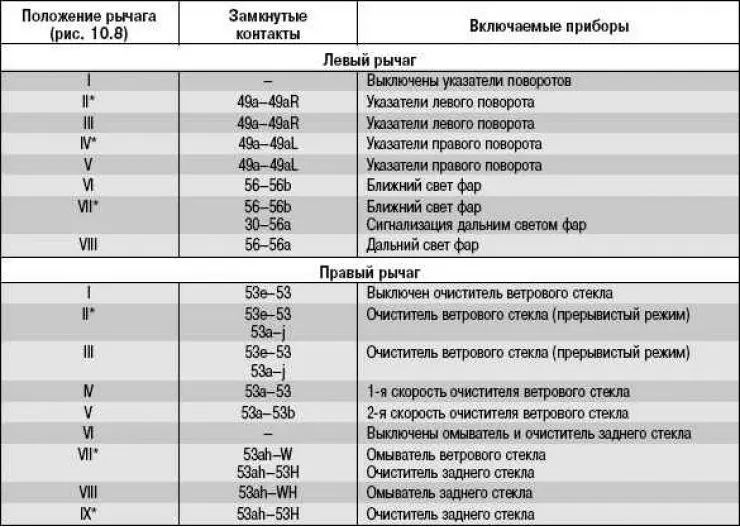

Tablica 10.7. Kontakti zatvoreni u različitim položajima prekidača na stupu upravljača

* Nefiksirani položaji poluga.

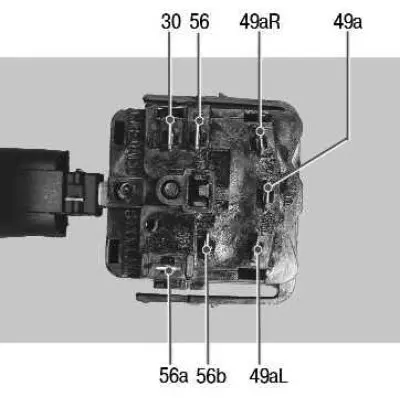

Kontaktni brojevi prekidača pokazivača smjera i prednjih svjetala

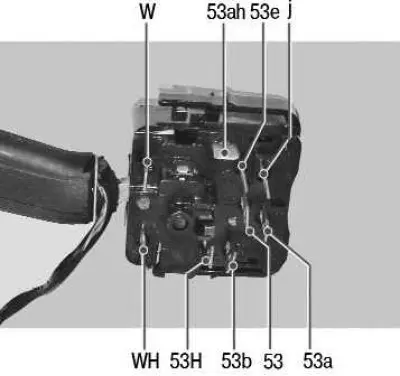

Kontaktni brojevi prekidača brisača i perača vjetrobranskog stakla

Trebat će vam tester.



1. Odspojite žicu s negativnog pola akumulatora.

2. Skinite poklopac stupa volana (pogledajte "Uklanjanje i ponovno postavljanje obloge kućišta stupa upravljača").

3. Skinite volan (pogledajte "Uklanjanje i ponovno postavljanje upravljača").

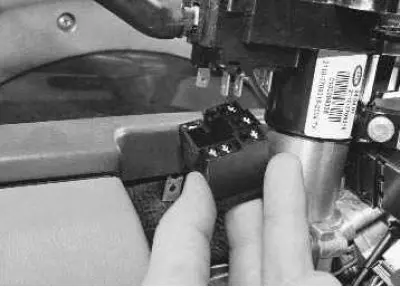

4. Odspojite konektore s žicama s lijevog prekidača na stupu upravljača…

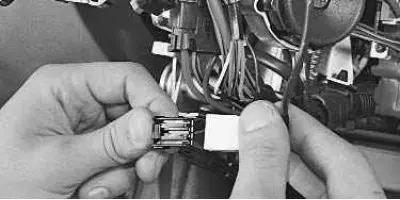

5. …iz kontrolnog bloka putnog računala…

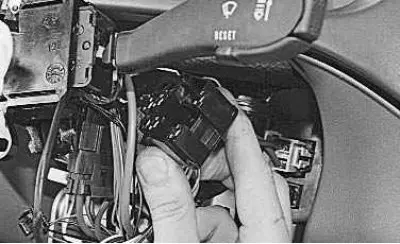

6. …i s desnog prekidača na stupu upravljača.

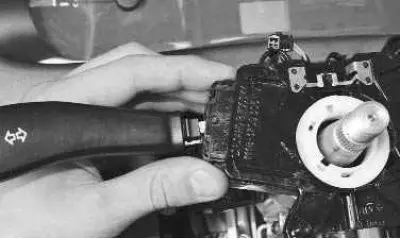

7. Pritisnite plastične kopče lijevog prekidača na stupu volana zajedno s obje strane…

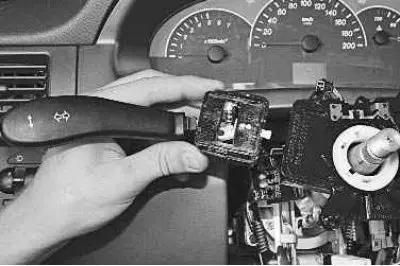

8. …i uklonite prekidač iz konektora.

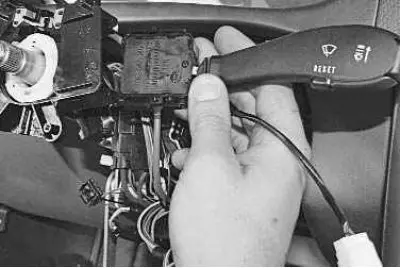

9. Na isti način uklonite desni prekidač na stupu upravljača.

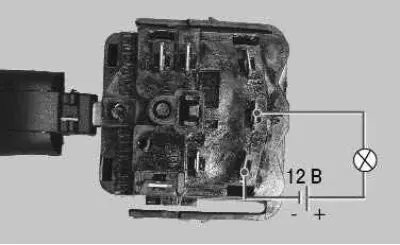

10. Za provjeru prekidača, spojite ispitnu lampu od 12 V na odgovarajuće priključke prikazane u Tablici. 10.7 (evo provjere aktiviranja lijevog pokazivača smjera). Pomaknite ručicu prekidača u položaj koji odgovara kontaktima koji se testiraju - lampica bi se trebala upaliti. U suprotnom, prekidač je neispravan.

11. Ugradite prekidače na stupu upravljača obrnutim redoslijedom od uklanjanja.
